1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

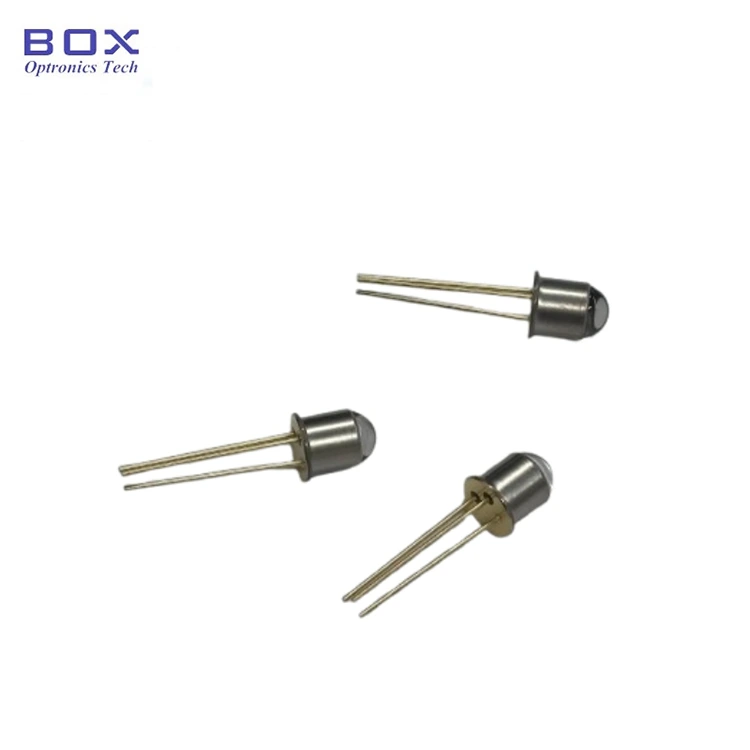

Box Optronics ले TO-46 हर्मेटिक प्याकेजमा 1mm सक्रिय क्षेत्र InGaAs PIN Photodiode प्रदान गर्दछ (मोडेलहरू: BPD-1STO46B-BL बल लेन्स र BPD-1STO46B-FW फ्ल्याट विन्डोको साथ)। 1mm व्यास InGaAs फोटोसेन्सिटिभ क्षेत्र, 900nm देखि 1650nm सम्मको फराकिलो स्पेक्ट्रल प्रतिक्रिया, उच्च उत्तरदायित्व, कम गाढा वर्तमान, र नजिकको इन्फ्रारेड मापन र अनुगमन अनुप्रयोगहरूको लागि कम जंक्शन क्यापेसिटन्स फिचर गर्दै। समाक्षीय पिगटेल प्याकेज पनि वैकल्पिक छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उत्पादन अवलोकन - 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

बक्स अप्ट्रोनिक्सको 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड (मोडेलहरू: BPD-1STO46B-BL र BPD-1STO46B-FW) एक कम्प्याक्ट, उच्च-संवेदनशीलता InGaAs PIN फोटोडेटेक्टर हो जुन 1mm 0m1 0m 19th 0m 1thnlerange मा नजिकको इन्फ्रारेड अप्टिकल पत्ता लगाउनको लागि डिजाइन गरिएको हो। 1mm व्यास सक्रिय क्षेत्रको साथ, यसले प्रकाश सङ्कलन क्षमता, युग्मन सहनशीलता, र अप्टिकल पावर मापन, फाइबर अप्टिक उपकरण, र अप्टिकल निगरानी अनुप्रयोगहरूको लागि पत्ता लगाउने प्रदर्शनको सन्तुलित संयोजन प्रदान गर्दछ।

दुई TO46 प्याकेज कन्फिगरेसनहरू उपलब्ध छन्: BPD-1STO46B-BL बल लेन्स विन्डोको साथ फोकस वा फाइबर-कपल्ड अप्टिकल संकेतहरूका लागि सुधारिएको युग्मन दक्षताको लागि, र BPD-1STO46B-FW फ्रि-स्पेस अप्टिकल पत्ता लगाउनको लागि फ्ल्याट विन्डोको साथ र अनुप्रयोगहरू अन्तरिक्ष योजनाहरू आवश्यक पर्दछ। दुबै संस्करणहरूमा भरपर्दो दीर्घकालीन सञ्चालनको लागि हर्मेटिक TO46 धातु प्याकेजिङ्ग सुविधा छ।

मुख्य विशेषताहरू - 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

· १ मिमी सक्रिय क्षेत्र व्यास

· फराकिलो वर्णक्रमीय प्रतिक्रिया दायरा: 900nm-1650nm

· उच्च उत्तरदायित्व: 0.9A/W 1310nm मा सामान्य, 0.95A/W 1550nm मा

· कम गाढा वर्तमान र कम जंक्शन क्यापेसिटन्स

· कम्प्याक्ट TO46 हर्मेटिक धातु प्याकेज

· दुई सञ्झ्याल विकल्पहरू: बल लेन्स (BL) सुधारिएको युग्मन दक्षताको लागि, समतल विन्डो (FW) खाली ठाउँ पत्ता लगाउनको लागि

विशिष्ट अनुप्रयोगहरू - 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

· अप्टिकल पावर मिटर र अप्टिकल पावर निगरानी प्रणाली

· फाइबर अप्टिक परीक्षण र मापन उपकरण

· EDFA र अप्टिकल एम्पलीफायर पावर निगरानी

· NIR स्पेक्ट्रोस्कोपी र अप्टिकल सेन्सिङ प्रणाली

· फ्री-स्पेस अप्टिकल पत्ता लगाउने अनुप्रयोगहरू

· अप्टिकल कम्पोनेन्ट विशेषता र क्यालिब्रेसन

· फोटोनिक्स इन्स्ट्रुमेन्टेसन र OEM एकीकरण

उत्पादन निर्दिष्टीकरण - 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

निरपेक्ष अधिकतम मूल्याङ्कन (TC = 25°C)

प्यारामिटर	प्रतीक	मूल्याङ्कन	एकाइ
उल्टो भोल्टेज	VRmax	20	V
अपरेटिङ केस तापमान	शीर्ष	-४० ~ +८५	°C
भण्डारण तापमान	TST	-५५ ~ +१२०	°C

इलेक्ट्रो-अप्टिकल विशेषताहरू (TC = 25°C)

प्यारामिटर	प्रतीक	परीक्षण अवस्था	न्यूनतम	टाइप गर्नुहोस्।	अधिकतम	एकाइ
सक्रिय क्षेत्र व्यास	φ	-	-	1	-	mm
स्पेक्ट्रल प्रतिक्रिया दायरा	λ	-	900	-	1650	nm
1310nm मा उत्तरदायित्व	R	-	0.85	0.9	-	A/W
1550nm मा उत्तरदायित्व	R	-	-	0.95	-	A/W
सञ्चालन भोल्टेज	V	VR = -5V	-	-	-५	V
अँध्यारो वर्तमान	आईडी	VR = -5V	-	1.5	5.0	nA
जंक्शन क्षमता	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB ब्यान्डविथ	Bw	VR = 0V, RL = 50Ω	-	40	-	MHz

प्याकेज र पिन परिभाषा - 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

प्याकेज प्रकार: TO46 हर्मेटिक धातु प्याकेज

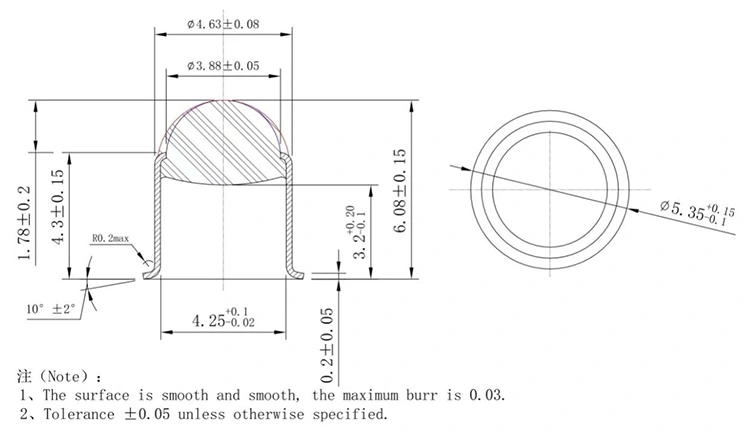

बल लेन्स:

समतल विन्डो:

आदेश जानकारी - 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

मोडेल नामकरण

BPD - X X TO XX - X - X

उदाहरण: BPD-1STO46B-FW

क्षेत्र	कोड	विवरण
उत्पादन श्रृंखला	BPD	बक्स फोटोडियोड श्रृंखला
सक्रिय क्षेत्र आकार	१ एस	1S = 1mm व्यास (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm)
प्याकेज प्रकार	TO46	TO46 हर्मेटिक धातु प्याकेज
उप-प्रकार	B	बी प्रकारको पिन
विन्डोको प्रकार	BL / FW	BL = बल लेन्स; FW = समतल विन्डो

डाटाशीट -1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

BPD-1STO46B-BL

BPD-1STO46B-FW

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न: BL (बल लेन्स) र FW (फ्ल्याट विन्डो) संस्करणहरू बीच के भिन्नता छ?

A: BPD-1STO46B-BL ले 1mm सक्रिय क्षेत्रमा घटना प्रकाश फोकस गरेर अप्टिकल युग्मन दक्षता सुधार गर्ने बल लेन्स सञ्झ्यालको सुविधा दिन्छ। यो फाइबर युग्मित अप्टिकल संकेतहरू, फोकस बीमहरू, र उच्च युग्मन सहिष्णुता चाहिने अनुप्रयोगहरूको लागि उपयुक्त छ, जस्तै अप्टिकल पावर मापन र फाइबर अप्टिक परीक्षण उपकरण।

BPD-1STO46B-FWले अप्टिक्स फोकस नगरी फ्ल्याट अप्टिकल सञ्झ्यालको सुविधा दिन्छ, जहाँ मौलिक बीम प्रोफाइल कायम राख्नु महत्त्वपूर्ण हुन्छ, खाली-स्पेस अप्टिकल पत्ता लगाउन र मापन अनुप्रयोगहरूको लागि प्रत्यक्ष अप्टिकल इन्टरफेस प्रदान गर्दछ।

दुबै संस्करणहरूले उही InGaAs PIN photodiode चिप र TO46 हर्मेटिक प्याकेज प्रयोग गर्दछ, जबकि अप्टिकल विन्डो कन्फिगरेसन युग्मन विधि र अनुप्रयोग आवश्यकताहरू अनुसार चयन गर्न सकिन्छ।

प्रश्न: यो 1mm InGaAs फोटोडियोडले कुन तरंगदैर्ध्य दायरा पत्ता लगाउन सक्छ?

A: यो InGaAs PIN फोटोडियोडले 1310nm र 1550nm संचार ब्यान्डहरू सहित सामान्यतया प्रयोग हुने अप्टिकल तरंगदैर्ध्यहरू ढाकेर 900nm देखि 1650nm सम्मको फराकिलो नजिक इन्फ्रारेड स्पेक्ट्रल प्रतिक्रिया दायरा प्रदान गर्दछ। उत्तरदायित्व 1310nm (0.9A/W विशिष्ट) र 1550nm (0.95A/W विशिष्ट) मा निर्दिष्ट गरिएको छ। यो अप्टिकल पावर मापन, लेजर निगरानी, अप्टिकल सेन्सिङ, र विश्वसनीय NIR पत्ता लगाउन आवश्यक उपकरण अनुप्रयोगहरूको लागि उपयुक्त छ।

Q: न्यूनतम अर्डर मात्रा (MOQ) के हो?

A: 1mm InGaAs PIN Photodiode TO46 को लागि MOQ 1pc हो। हामी लचिलो अर्डर मात्राहरू समर्थन गर्छौं, R&D को लागि एकल एकाइहरू र उपकरण उत्पादन र OEM कार्यक्रमहरूको लागि ठूला भोल्युमहरूमा प्रोटोटाइप।

प्रश्न: के म यो 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोडको फाइबर पिगटेल संस्करण प्राप्त गर्न सक्छु?

A: हो। Box Optronics ले फाइबर pigtailed InGaAs photodiode मोड्युलहरू कनेक्टर विकल्पहरू सहित प्रत्यक्ष फाइबर जडानको लागि पनि प्रदान गर्दछ। यी मोड्युलहरूले InGaAs फोटोडियोड चिपलाई कम्प्याक्ट प्याकेजमा फाइबर कपलिङको साथ एकीकृत गर्दछ, अप्टिकल उपकरणहरू र फाइबर अप्टिक प्रणालीहरूमा OEM एकीकरणको लागि उपयुक्त।

सम्बन्धित उत्पादनहरू -1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

· Coaxial Pigtailed InGaAs PIN फोटोडियोड डिटेक्टर

· 2mm InGaAs PIN Photodiode TO5 (Model BPD-2STO5B-FW)

· 3mm InGaAs PIN फोटोडियोड TO5 (मोडेल BPD-3STO5B-FW)

· 5mm InGaAs PIN Photodiode TO5 (Model BPD-5STO5B-FW)
