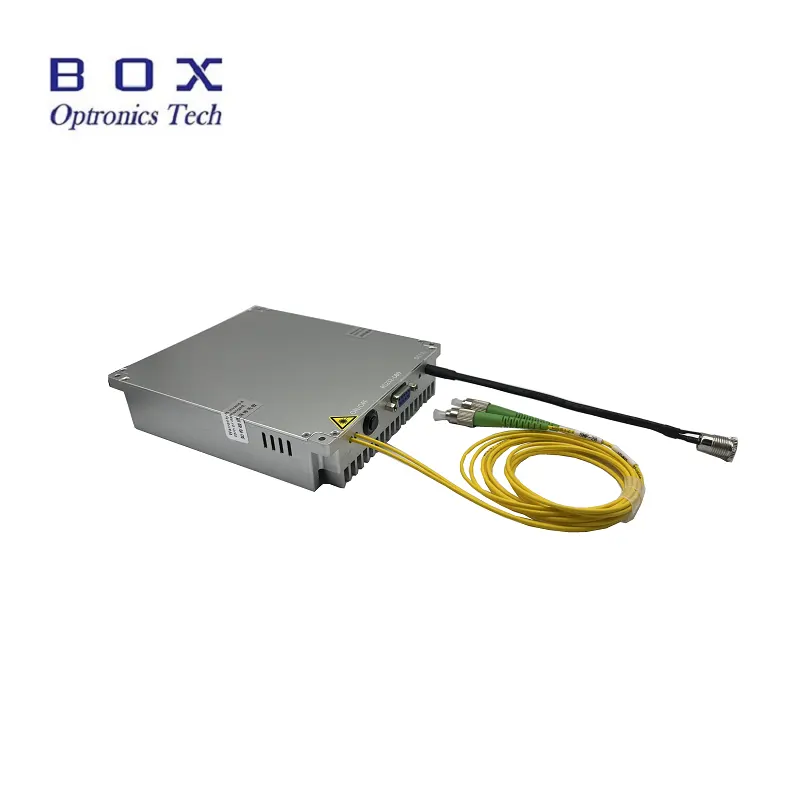

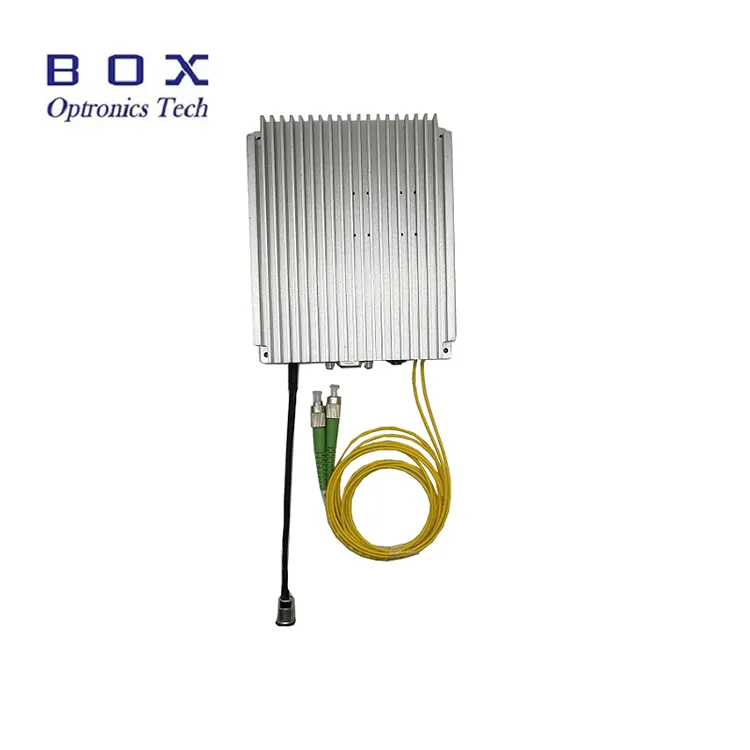

सी-ब्यान्ड एर्बियम-डोपेड फाइबर प्रि-एम्प्लीफायरहरू डिजाइन गरिएका छन् अप्टिकल रिसीभर अघि संवेदनशीलता सुधार गर्न। प्रि-एम्पलीफायर हो को दायरामा साना अप्टिकल संकेतहरूको प्रवर्धनको लागि विशेष रूपमा प्रयोग गरिन्छ -45~25dbm। एउटा सानो संकेत को सामान्य लाभ 35 ~ 45dB को रूपमा उच्च छ, र शोर 4.5dB भन्दा कम छ। तिनीहरू लेजरको शक्ति प्रवर्धनको लागि प्रयोग गर्न सकिन्छ सी-ब्यान्ड 1530 ~ 1565nm तरंगदैर्ध्य दायरामा संकेतहरू। स्वचालित वर्तमान नियन्त्रण (ACC) कार्य मोड। आदेश र नियन्त्रण सफ्टवेयर पीसी को लागी प्रदान गरिएको छ सञ्चालन।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|
|
भाग नम्बर |
- |
EDFA-PA-35 |
EDFA-PA-45 |
|
|
स्पेक्ट्रल दायरा |
nm |
१५३०~१५६५ |
सी-ब्यान्ड |
|
|
इनपुट पावर |
dBm |
-35~-25 |
-४५~-२५ |
|
|
गुणांक प्राप्त गर्नुहोस् |
dB |
35@-35dBm इनपुट |
45@-45dBm इनपुट |
35@-25dBm इनपुट |
|
शोर चित्र |
dB |
≤४.५ |
|
|
|
PDG |
dB |
≤०.३ |
|
|
|
PMD |
ps |
≤०.५ |
|
|
|
इनपुट/आउटपुट अलगाव |
dB |
≥३५ |
|
|
|
पावर मोनिटर |
dB |
आउटपुट शक्ति |
|
|
|
सञ्चालन मोड |
- |
ACC |
|
|
|
पिगटेल फाइबर |
- |
SMF-28 |
एफसी/एपीसी |
|
|
सञ्चार इन्टरफेस |
- |
टच स्क्रिन/DB9 महिला (RS232) |
बेन्चटप |
|
|
- |
DB9 महिला (RS232) |
मोड्युल |
||
|
बिजुली आपूर्ति |
- |
AC 110~240V, <30W |
बेन्चटप |
|
|
- |
DC 5V, <15W |
मोड्युल |
||
|
आयामहरू |
mm |
260(W)×280(D)×120(H) |
बेन्चटप |
|
|
150(W)×125(D)×20(H) |
मोड्युल |
|||
|
७०(W)×90(D)×15(H) |
मोड्युल |
|||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
|
परिचालन आर्द्रता |
℃ |
०~७०% |
|
|
● चौडा तरंगदैर्ध्य दायरा-1530~1565nm;
● कम शोर <4.5dB;
● टच स्क्रिन/DB9 महिला (RS232) संचार इन्टरफेस को लागी सजिलो सञ्चालन।
● अप्टिकल फाइबर संचार;
● अप्टिकल फाइबर सेन्सर;
● फाइबर लेजर।

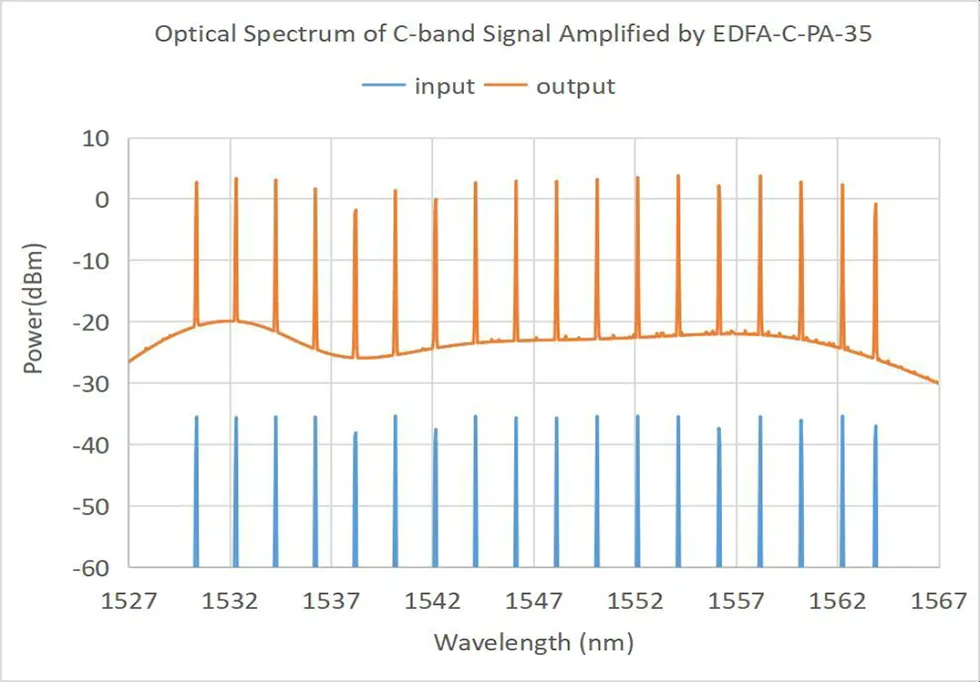

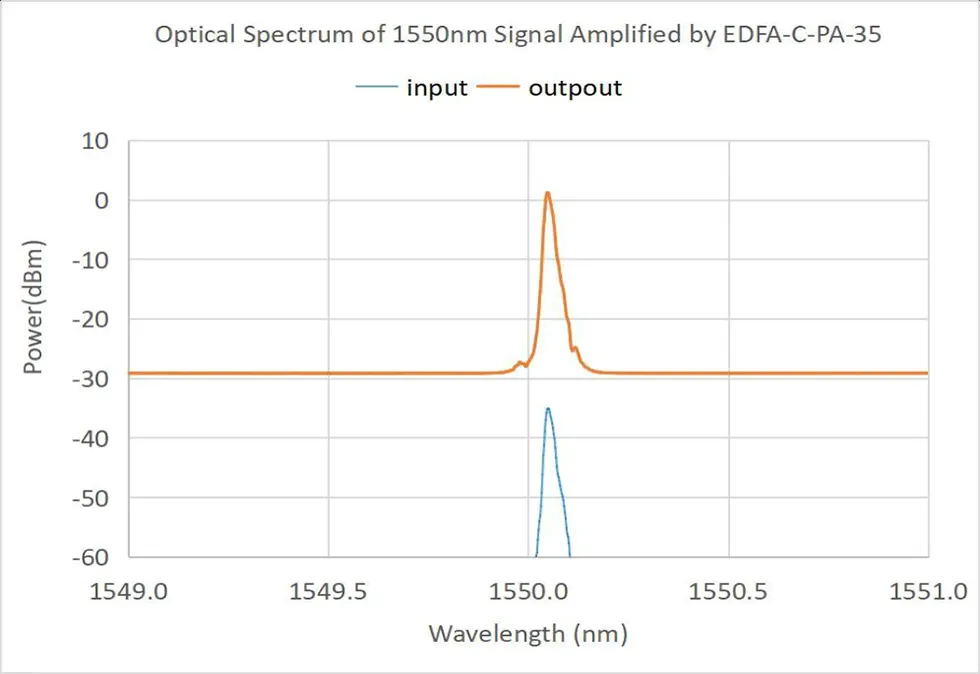

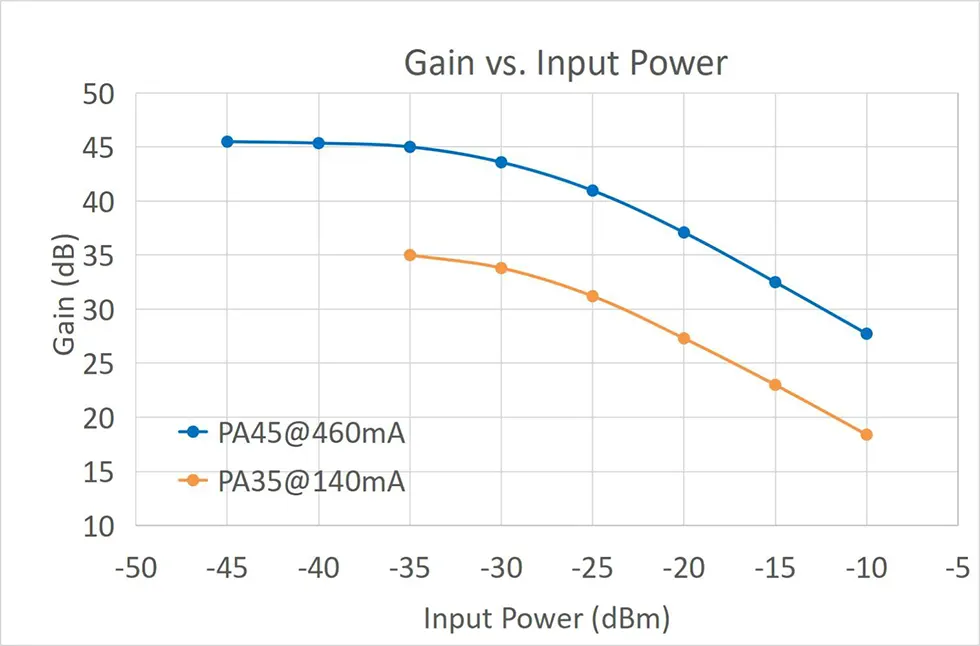

● विशिष्ट विशेषता वक्र
|
नाम |
EDFA प्रकार |
तरंगदैर्ध्य |
सानो संकेत लाभ |
फाइबर प्रकार |
आयाम |
|
EDFA |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
एर्बियम-डोपेड फाइबर एम्पलीफायर |
PA: Pre-Amp |
सी: सी-ब्यान्ड |
35: 35dB@-35dBm 45: 45dB@-45dBm |
SM:SMF-28e |
M15: मोड्युल M20: मोड्युल B: बेन्चटप |
उदाहरण: EDFA-PA-C-35-SM-M
(अर्डर जानकारी: C-band Erbium-doped फाइबर पूर्व एम्प्लीफायर, 35dBmsmall सिग्नल लाभ, SMF-28efiber, मोड्युल प्याकेजको साथ)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
यसले उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लिन्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो हुनेछ पठाइयो।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।

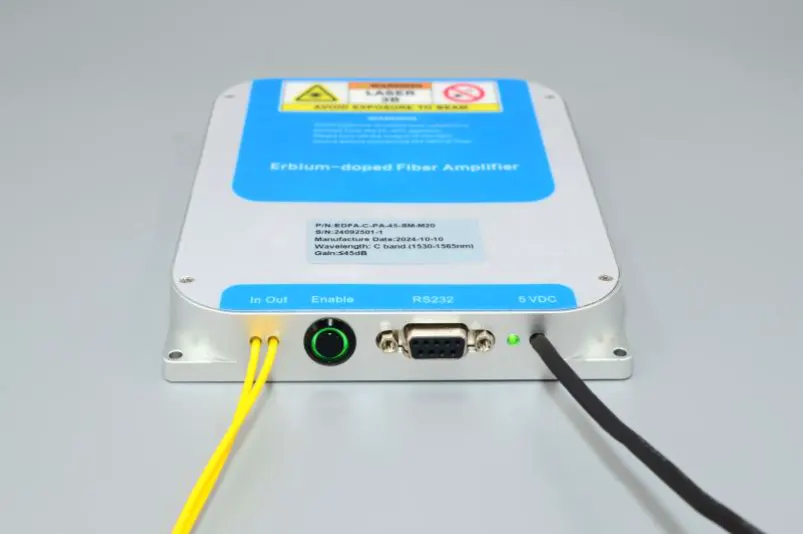

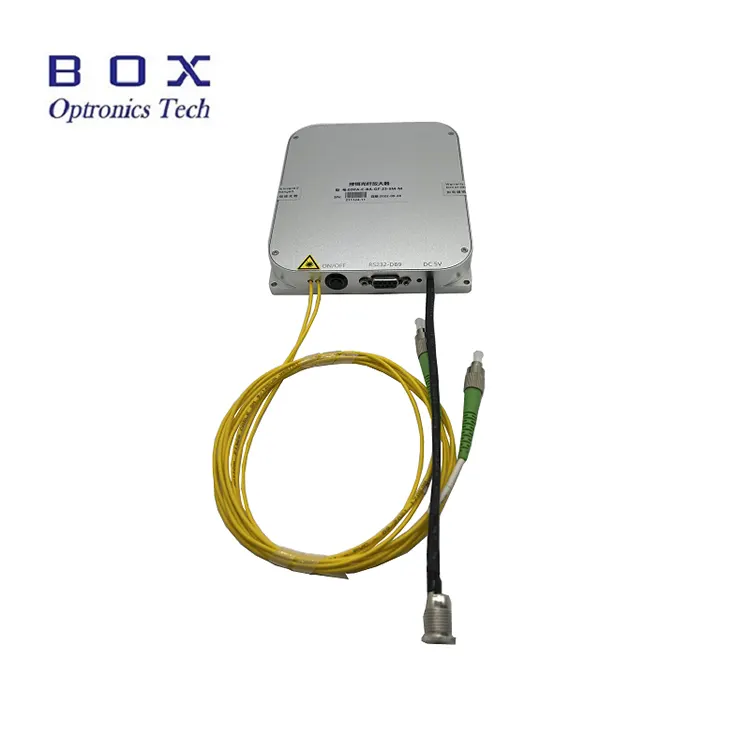

चरण 1. उपस्थिति: अगाडि पक्ष EDFA को क्रमिक रूपमा इनपुट र आउटपुट अप्टिकल फाइबर संग सुसज्जित छ, एक अप्टिकल प्रवर्धन आउटपुट सक्रियता स्विच, एक होस्ट कम्प्युटर संचार इन्टरफेस (पूर्वनिर्धारित RS232 DB9), एक शक्ति सूचक प्रकाश, र पावर कर्ड (पूर्वनिर्धारित DC 5V)।
चरण 2. विद्युत आपूर्ति: शक्ति पोर्ट पूर्वनिर्धारित DC5.5×2.1mm पावर हो इन्टरफेस, र मिल्दो DC5V DC पावर एडाप्टर प्रदान गरिनेछ जब उत्पादन कारखाना छोड्छ। पावर एडाप्टर र बीच जडान विधि EDFA मोड्युल तलको चित्रमा देखाइएको छ। कृपया प्रयोग गर्न निश्चित हुनुहोस् मूल मिल्दो पावर एडाप्टर। अनुपयुक्त पावर एडाप्टर प्रयोग गर्दा हुनेछ EDFA लाई ठीकसँग काम गर्न वा EDFA लाई नोक्सान गर्न असफल बनाउनुहोस्। U आकारको जडानकर्ता पावर सप्लाई लाइन पनि प्रयोगकर्ताहरूलाई जडान गर्न प्रदान गर्न सकिन्छ बिजुली आपूर्ति स्विच गर्दै, तर यो समयमा अग्रिम प्रस्तावित हुनुपर्छ खरिद।
Step3. फाइबर जम्परहरू जडान गर्दै: खोल्नुहोस् अप्टिकल फाइबर कनेक्टरको धुलो टोपी, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र अन्य अप्टिकल जडान गर्नु अघि त्यहाँ कुनै प्रदूषण र क्षति छैन भनेर पुष्टि गर्नुहोस् फाइबर उपकरण वा परीक्षण उपकरण। उच्च शक्ति EDFA को उत्पादन फाइबर को लागी मोडेल, यो जडान लागि फ्यूजन splicing विधि प्रयोग गर्न सिफारिस गरिएको छ।
Setp4.Heat dissipation: यो erbium-doped फाइबर एम्पलीफायर मोड्युल गर्मी को एक निश्चित मात्रा उत्पन्न गर्दछ। द एम्पलीफायरको तल्लो सतह (पाठ बिनाको छेउ) नजिक हुनुपर्छ तातो सिंक, तातो अपव्यय फिन, वा धातुको सतहसँग सम्पर्क गर्नुहोस् प्रयोगकर्ताको चेसिसको तल। प्राप्त गर्न उपयुक्त हावा कूलिंग सिफारिस गरिएको छ राम्रो गर्मी अपव्यय प्रभाव। सिफारिस गरिएको इष्टतम कार्य वातावरण तापमान -5 ~ +35 ℃ छ। जब द परिवेशको तापमान 50 डिग्री सेल्सियस भन्दा बढी छ स्ट्यान्डबाइ अवस्थामा एम्पलीफायर सुरु हुने छैन। जब परिवेश तापमान 55 ℃, द काम गर्ने अवस्थामा एम्पलीफायरले स्वचालित रूपमा लेजर आउटपुट बन्द गर्नेछ र प्रविष्ट गर्नेछ आत्म-सुरक्षाको लागि स्ट्यान्डबाइ राज्य। जब परिवेशको तापक्रम ५० डिग्री सेल्सियसमा झर्छ, एम्पलीफायरले स्वचालित रूपमा आउटपुट पुन: सुरु गर्नेछ।
Step5.Input Optical Power: यो erbium-doped फाइबर एम्पलीफायरको कुनै थ्रेसहोल्ड आवश्यकता छैन इनपुट अप्टिकल सिग्नल पावरको लागि। जब इनपुट अप्टिकल को औसत शक्ति सिग्नल लगभग शून्य पावरमा घटाइएको छ, एम्पलीफायरले अझै पनि कायम राख्नेछ काम गर्ने अवस्था, र आउटपुट पोर्टमा सहज उत्सर्जन आउटपुट हुनेछ। यद्यपि, थप आदर्श प्रवर्धन प्रभाव र संकेत-देखि-शोर अनुपात प्राप्त गर्न, यो पावर दायरा भित्र इनपुट अप्टिकल शक्ति नियन्त्रण गर्न सिफारिस गरिएको छ परीक्षण पाना वा उत्पादन विशिष्टतामा वर्णन गरिएको छ।
Step6.Host कम्प्युटर नियन्त्रण: यो एम्पलीफायर एक मोड्युलर उत्पादन हो र आवश्यक छ समायोजन र अनुगमन गर्न समर्पित होस्ट कम्प्युटर सफ्टवेयरसँग जोड्नुहोस् कार्य अवस्था र EDFA को सञ्चालन मापदण्डहरू। प्रयोगकर्ताको कम्प्युटर आवश्यक छ USB-232 सिरियल पोर्ट ड्राइभर प्रोग्राम र EDFA होस्ट कम्प्युटर स्थापना गर्न हाम्रो कम्पनी द्वारा प्रदान गरिएको नियन्त्रण सफ्टवेयर। USB-232 सिरियल पोर्ट चालक कार्यक्रम स्थापित हुनुपर्छ, अन्यथा होस्ट कम्प्युटर सफ्टवेयर जडान हुन सक्दैन र EDFA मोड्युलसँग सामान्य रूपमा सञ्चार गर्नुहोस्। यो ध्यान दिनुपर्छ कि USB-232 सिरियल पोर्ट ड्राइभर कार्यक्रम वास्तविक USB-232 सँग अनुरूप हुनुपर्छ सिरियल पोर्ट केबल प्रयोग गरियो। EDFA होस्ट कम्प्युटरको सफ्टवेयर संस्करण नम्बर सफ्टवेयर मा रेकर्ड गरिएको सफ्टवेयर संस्करण नम्बर संग अनुरूप हुनुपर्छ उत्पादन परीक्षण पाना।

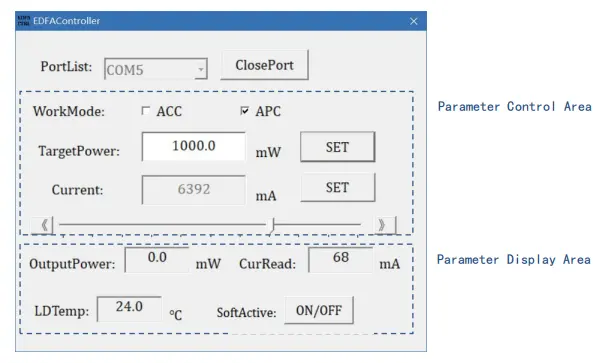

चरण7। होस्ट कम्प्युटर सफ्टवेयर इन्टरफेस: होस्ट कम्प्युटर सफ्टवेयर द्वारा प्रदर्शन गर्न सकिने जानकारी समावेश छ एम्पलीफायर काम गर्ने मोड, आउटपुट अप्टिकल पावर लक्ष्य मूल्य, पम्प लेजर वर्तमान लक्ष्य मूल्य, र तापमान निगरानी स्थिति।
चरण ८। विशिष्ट सञ्चालन: सुरु पछि होस्ट कम्प्युटर सफ्टवेयर, पहिले सही सिरियल पोर्ट नम्बर चयन गर्नुहोस् सिरियल पोर्ट अनुक्रम पोर्टलिस्ट, सीरियल खोल्न OpenPort बटन क्लिक गर्नुहोस् पोर्ट। यस समयमा, हालको पढाइ र LDTemp विन्डोहरूले प्रदर्शन गर्नेछ मोड्युलको वर्तमान र पम्प तापमान काम गर्दै। लक्ष्य अप्टिकल प्रविष्ट गर्नुहोस् TargetPower विन्डोमा पावर मान र SET बटन क्लिक गर्नुहोस्। जब बटन EDFA मोड्युलको स्विच र सफ्टवेयरमा SoftActive बटन स्विच हो दुबै सक्रिय छन्, सेटिङले प्रभाव पार्छ र EDFA सँग अप्टिकल पावर आउटपुट छ।
चरण ९। नियन्त्रण मोड: मानक मोडेल यस फाइबर एम्पलीफायरको दुई कार्य मोडहरू, स्वचालित वर्तमान नियन्त्रण समर्थन गर्दछ मोड (ACC मोड) र स्वचालित पावर नियन्त्रण मोड (APC मोड)। तपाईं स्विच गर्न सक्नुहुन्छ WorkMode विकल्प मार्फत यी दुई काम गर्ने मोडहरू बीच। स्विच गर्दा, कृपया पहिले सक्रिय बटन स्विच बन्द गर्न नोट गर्नुहोस्। (* केही एम्पलीफायर मोडेलहरूले मात्र ACC मोडलाई समर्थन गर्दछ, जस्तै EDFA-C-PA)। ACC मोडमा, पम्प प्रविष्ट गर्नुहोस् हालको सञ्झ्यालमा वर्तमान मान र SET बटन क्लिक गर्नुहोस्, वा सीधा तान्नुहोस् पम्प हालको मान सेट गर्न बायाँ र दायाँ स्लाइडरहरू। APC मोडमा, प्रविष्ट गर्नुहोस् TargetPower विन्डोमा लक्षित अप्टिकल पावर मान र SET मा क्लिक गर्नुहोस् बटन।
चरण १०। आउटपुट सक्रियता: जब मोड्युल र SoftActive बटनको अगाडि बटन स्विच सक्षम गर्नुहोस् सफ्टवेयरमा स्विच दुवै सक्रिय छन्, सेटिङ प्रभाव लिन्छ र एम्पलीफायरमा लेजर आउटपुट छ, र लेजर सूचक प्रकाश सक्रिय छ। ON/OFF बटन रातोमा प्रदर्शित हुनेछ। प्यारामिटर निगरानी मा आउटपुट पावर क्षेत्रले हालको वास्तविक आउटपुट अप्टिकल पावर देखाउँछ, CurRead ले वर्तमान देखाउँछ पम्प वर्तमान, र LDTemp आन्तरिक तापमान देखाउँछ।
चरण ११। बन्द: पहिले बन्द गर्नुहोस् एम्पलीफायर र SoftActive बटनको छेउमा रहेको अन/अफ बटन स्विच सफ्टवेयरमा स्विच गर्नुहोस्, सीरियल पोर्ट बन्द गर्न क्लोजपोर्ट क्लिक गर्नुहोस्, र त्यसपछि सफ्टवेयर बन्द गर्नुहोस्।
चरण १२। प्यारामिटर मेमोरी: मोड र नियन्त्रण सफ्टवेयर द्वारा सेट प्यारामिटरहरू स्वचालित रूपमा भित्र सुरक्षित हुनेछ EDFA मोड्युल र पावर-अफ मेमोरीको प्रकार्य छ। यदि आवश्यक छैन भने EDFA प्यारामिटरहरू परिमार्जन गर्नुहोस्, यो होस्ट कम्प्युटरमा जडान गर्न आवश्यक छैन फेरि प्रयोग गर्दा।
● यदि आउटपुट फाइबर अर्को फाइबरमा जडान गर्न आवश्यक छ भने, यो हो एक फ्यूजन splicer प्रयोग गर्न सिफारिस गर्नुभयो।
● सुरु गर्दा, पहिले पावर स्विच र कुञ्जी स्विच पुष्टि गर्नुहोस् बन्द छन्, र त्यसपछि बिजुली आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले कुञ्जी स्विच बन्द गर्नुहोस्, र त्यसपछि आउटपुट पछि बिजुली आपूर्ति विच्छेद गर्नुहोस् सूचक प्रकाश बाहिर जान्छ। सिधै बिजुली आपूर्ति बन्द नगर्नुहोस् जब EDFA मा काम गर्नुहुन्छ
● लिन्ट-फ्री वाइपद्वारा फाइबर कनेक्टरहरू सफा गर्नुहोस् र ए मार्फत निरीक्षण गर्नुहोस् जडान अघि फाइबर अन्त-फेस डिटेक्टर। सधैं फाइबरहरू जडान/विच्छेद गर्नुहोस् अन्त-अनुहार जलनबाट बच्नको लागि शक्ति बिना। फाइबर अप्टिक जडानहरू हुनुपर्छ धुलो टोपीले ढाकिएको।
● यो बारम्बार सम्मिलित र आउटपुट अनप्लग गर्न सिफारिस गरिएको छैन फाइबर कनेक्टरहरू धूलो प्रदूषणबाट बच्न, जसले वृद्धि हुन सक्छ सम्मिलित हानि वा फाइबर कनेक्टर अन्त अनुहार जलन।
● उपकरणलाई सुक्खा राख्नुहोस् र सुक्खा ठाउँमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
