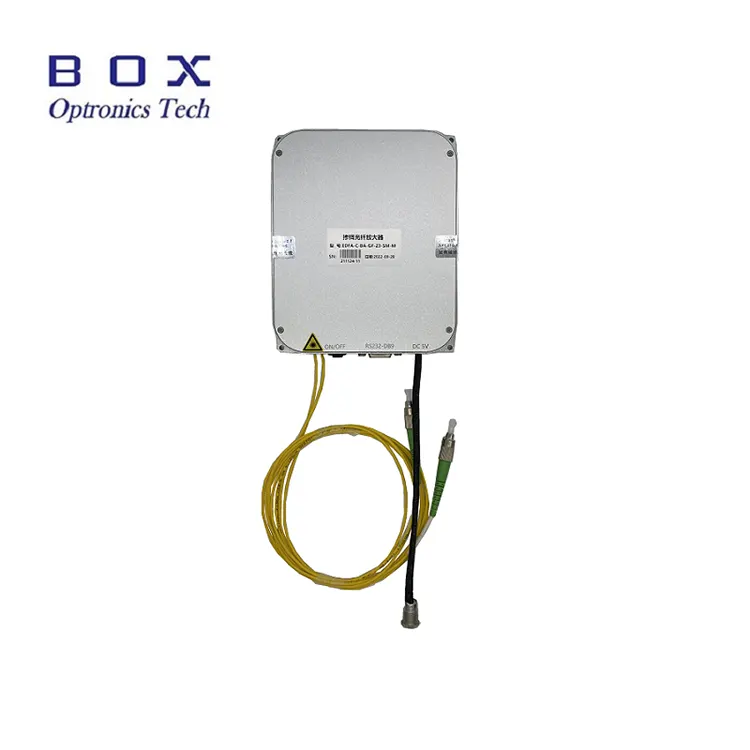

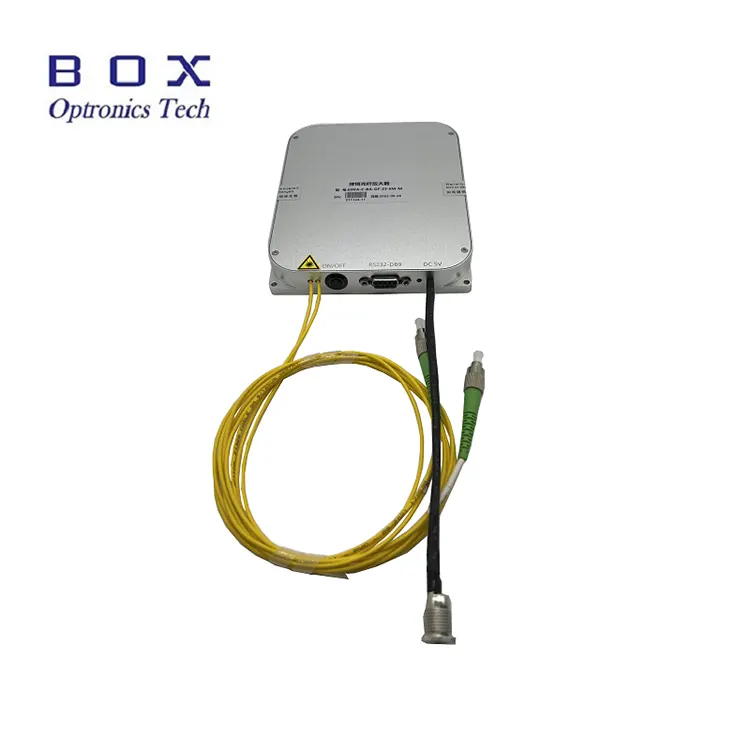

C-band Erbium-doped फाइबर इन-लाइन एम्पलीफायरहरू हुन् फाइबर लेजर वा फाइबर संचार प्रणालीमा लाइन रिलेको लागि डिजाइन गरिएको। तिनीहरूले सक्छन् सी-ब्यान्ड 1530~1565nm मा लेजर संकेतहरूको शक्ति प्रवर्धनको लागि प्रयोग गरिन्छ तरंगदैर्ध्य दायरा। तिनीहरूले 15/17/20/23/25/26dBm उच्च शक्ति, र कम सुविधा दिन्छ कोलाहल। कमेन्ट र सफ्टवेयर PC सञ्चालनको लागि प्रदान गरिएको छ। यी प्रयोग गर्दा मोड्युलहरू, सुनिश्चित गर्नुहोस् कि फाइबरको अन्तिम अनुहार सफा छ, लेजर इनपुटको बारेमा सचेत रहनुहोस् सीमाहरू, र आवश्यक लेजर सुरक्षा सावधानीहरू लिनुहोस्।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|||||
|
तरंगदैर्ध्य दायरा |
nm |
१५३०~१५६५ |
सी-ब्यान्ड |
|||||
|
इनपुट पावर |
dBm |
-२५~+३ |
|
|||||
|
आउटपुट शक्ति |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm इनपुट |
|
सानो लाभ गुणांक |
dB |
35 |
@-25dBm इनपुट |
|||||
|
शोर चित्र |
dB |
≤५.५ |
@-10dBm इनपुट |
|||||
|
PDG |
dB |
≤०.३ |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
इनपुट/आउटपुट अलगाव |
dB |
≥३५ |
|
|||||
|
पावर मोनिटर |
dB |
आउटपुट शक्ति |
|
|||||
|
सञ्चालन मोड |
- |
ACC/APC |
|
|||||
|
पिगटेल फाइबर |
- |
SMF-28 |
एफसी/एपीसी |
|||||
|
सञ्चार इन्टरफेस
|
- |
टच स्क्रिन / DB9 महिला(RS232) |
बेन्चटप |
|||||
|
- |
DB9 महिला (RS232) |
मोड्युल |
||||||
|
बिजुली आपूर्ति
|
- |
AC 110~240V, <30W |
बेन्चटप |
|||||
|
- |
DC 5V, <15W |
मोड्युल |
||||||
|
आयामहरू
|
mm
|
260(W)×280(D)×120(H) |
बेन्चटप |
|||||
|
150(W)×125(D)×20(H) |
मोड्युल |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
मोड्युल |
||||||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|||||
|
परिचालन आर्द्रता |
℃ |
०~७०% |
|
|||||
● चौडा तरंगदैर्ध्य दायरा-1530~1565nm;
● उच्च लाभ कारक;
● कम शोर <5.5dB;
● उच्च उत्पादन शक्ति 15/17/20/23/25/26dBm वैकल्पिक।
● अप्टिकल फाइबर संचार;
● अप्टिकल फाइबर सेन्सर;
● फाइबर लेजर।

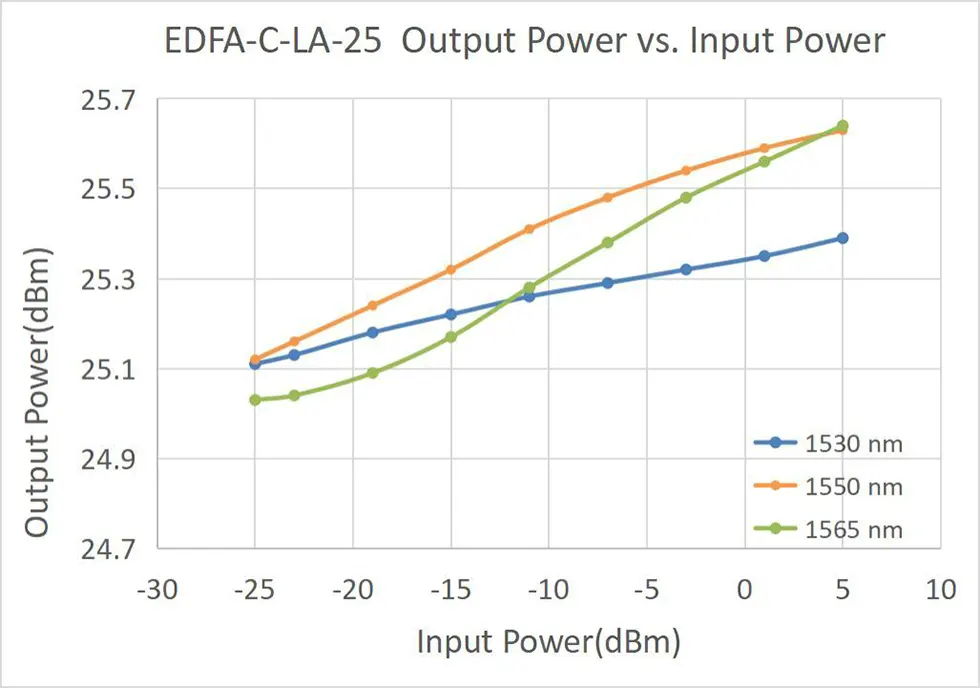

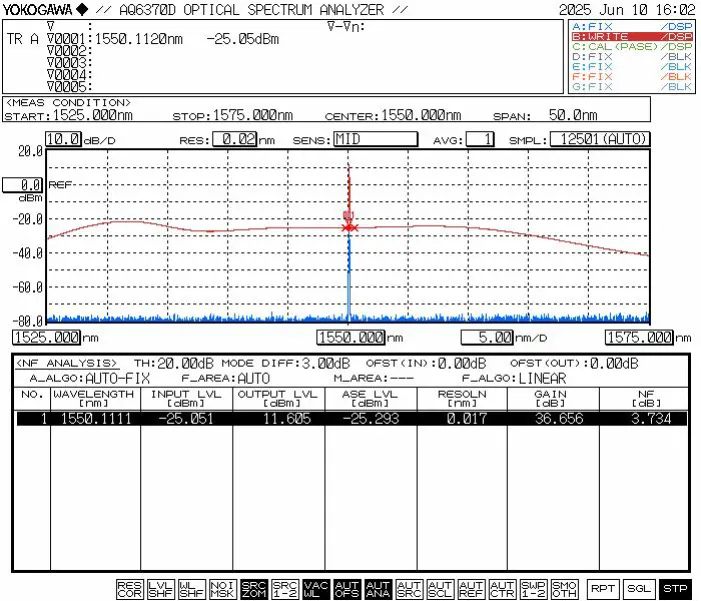

● विशिष्ट विशेषता वक्र
|
नाम |
EDFA प्रकार |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
आयाम |
|
EDFA |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
एर्बियम-डोपेड फाइबर एम्पलीफायर |
LA: इन-लाइन-एम्प |
सी: सी-ब्यान्ड |
१५:१५dBm १७:१७dBm 20:20dBm २३:२३dBm २५:२५dBm २६:२६dBm |
SM:SMF-28e |
M15 : मोड्युल M20 : मोड्युल B: बेन्चटप |
उदाहरण: EDFA-LA-C-15-SM-M
(अर्डर जानकारी: C-band Erbium-doped फाइबर इन-लाइन एम्पलीफायर, 15dBmoutput पावर, SMF-28efiber संग, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
यसले उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लिन्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो हुनेछ पठाइयो।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● एकल-मोड फाइबरहरूको लागि (Hi-1060, PM980, G652D, PM1550, आदि), निरन्तर प्रकाशको लागि सैद्धान्तिक शक्ति सहिष्णुता लगभग 200mW छ जब अन्त अनुहार सफा छ। तसर्थ, उत्पादन शक्ति <200mW संग EDFA मोडेल गर्न सक्छन् तिनीहरूको आउटपुट फाइबर कनेक्टरहरू मार्फत अन्य एकल-मोड फाइबर उपकरणहरूमा जडान गर्नुहोस् चल एडेप्टर (फाइबर flanges)।
● एम्प्लीफायर हुँदा सीधै बिजुली आपूर्ति बन्द नगर्नुहोस् सञ्चालन
● फाइबर जलाउनबाट जोगाउन फाइबर कनेक्टरहरूलाई धुलोबाट मुक्त राख्नुहोस् कनेक्टर अन्त अनुहार। फाइबर कनेक्टरलाई डस्ट-फ्री लेन्स पेपरले सफा गर्नुहोस् जडान, यसलाई फाइबर एन्ड फेस इन्स्पेक्टरसँग निरीक्षण गर्नुहोस्, र फ्ल्यान्ज मार्फत जडान गर्नुहोस् स्वच्छता पुष्टि गरेपछि मात्र। अन्यथा, फाइबर कनेक्टर अन्त अनुहार हुन सक्छ लेजर खोल्दा जलाइन्छ। लेजर-मुक्त सञ्चालन सुनिश्चित गर्नुहोस् जब फ्ल्याङ्गहरू जडान गर्दै, र प्रयोगमा नभएको बेला फाइबर डस्ट क्यापहरू लगाउनुहोस्।
● आउटपुट फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लगिङ होइन सिफारिस गरिएको छ, किनकि यसले धूलो दूषित हुन सक्छ, बढ्दो सम्मिलित हानि, वा फाइबर कनेक्टर अन्त अनुहार को जलन।
● उपकरणलाई सुक्खा राख्नुहोस् र सुक्खा ठाउँमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
