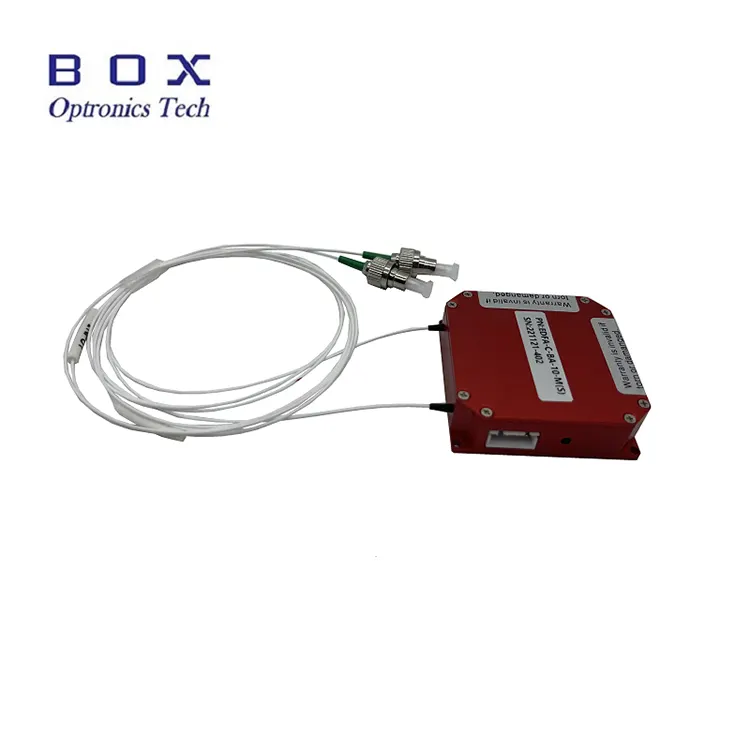

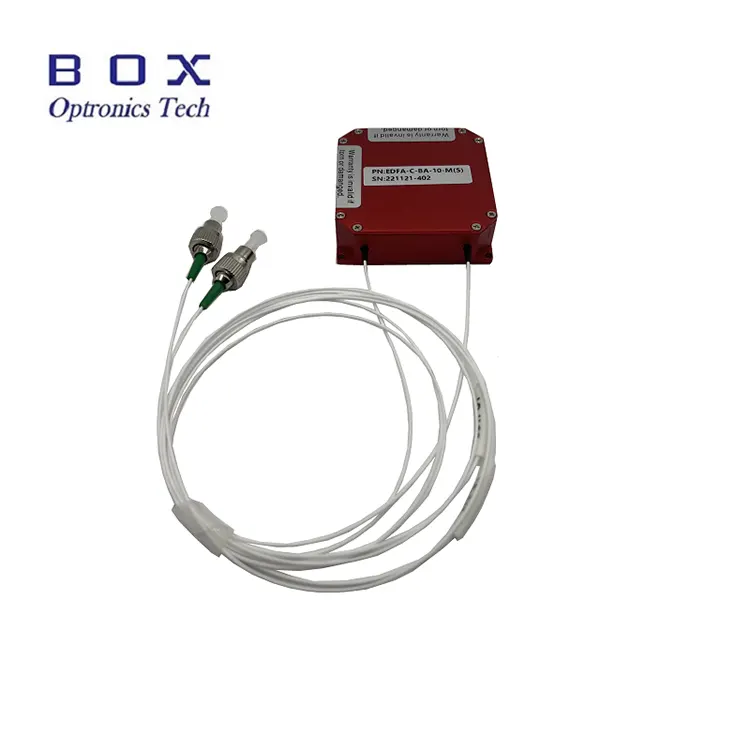

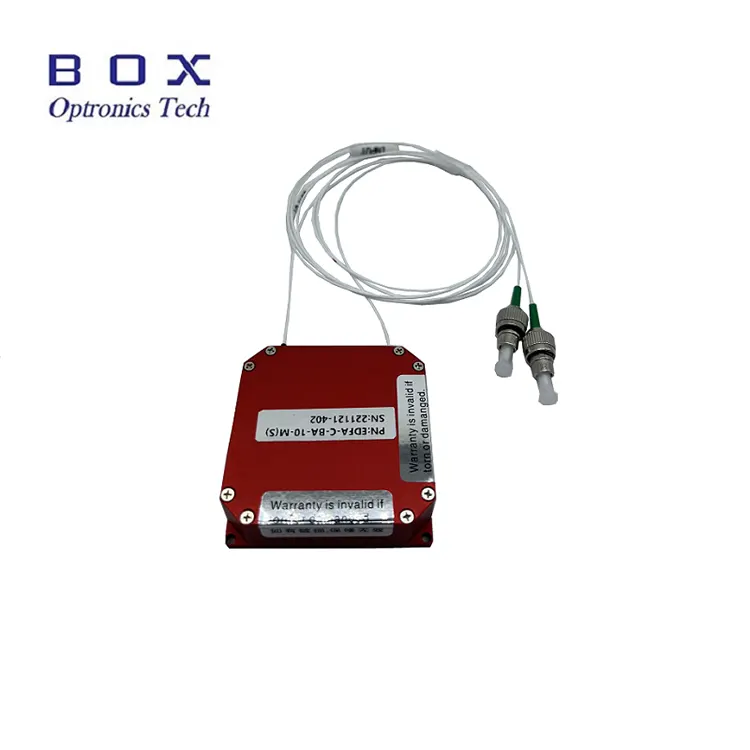

माइक्रो-मोड्युल सी-ब्यान्ड एर्बियम-डोपेड फाइबर बूस्टर एम्पलीफायरहरू सीमित ठाउँहरूमा अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। आयामहरू 50(W)×50(D)×15(H)mm वा 45(W)×65(D)×10(H)mm वैकल्पिक छन्। तिनीहरू हुन सक्छन् सी-ब्यान्ड 1530~1565nm मा लेजर संकेतहरूको शक्ति प्रवर्धनको लागि प्रयोग गरिन्छ तरंगदैर्ध्य दायरा। तिनीहरूले 10/13/17/20/23dBm उच्च शक्ति, र कम शोर सुविधा दिन्छ। ए संचार सीरियल पोर्ट र पावर केबल पीसी सञ्चालनको लागि प्रदान गरिएको छ। कहिले यी मोड्युलहरू प्रयोग गरेर, फाइबरको अन्तिम अनुहार सफा छ भनी सुनिश्चित गर्नुहोस्, लेजरको बारेमा सचेत रहनुहोस् इनपुट सीमाहरू, र आवश्यक लेजर सुरक्षा सावधानीहरू लिनुहोस्।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
||||
|
तरंगदैर्ध्य दायरा |
nm |
१५३०~१५६५ |
सी-ब्यान्ड |
||||
|
इनपुट पावर |
dBm |
-६~+३ |
|
||||
|
आउटपुट शक्ति |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm इनपुट |
|
शोर चित्र |
dB |
≤५.० |
-3dBm इनपुट |
||||
|
PDG |
dB |
≤०.३ |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
इनपुट/आउटपुट अलगाव |
dB |
≥३५ |
|
||||
|
पावर मोनिटर |
dB |
|
इनपुट/आउटपुट |
||||
|
सञ्चालन मोड |
- |
|
ACC/APC |
||||
|
पिगटेल फाइबर |
- |
SMF-28 |
एफसी/एपीसी |
||||
|
नियन्त्रण मोड |
- |
DB9 महिला(RS232)/TTL |
|
||||
|
सञ्चार इन्टरफेस
|
- |
ZH2.54-4PIN |
M15 मोड्युल |
||||
|
- |
ZH1.5-6PIN |
M10 मोड्युल |
|||||
|
आयामहरू |
mm |
५०(W)×50(D)×15(H) |
मोड्युल |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
मोड्युल |
||||||
|
बिजुली आपूर्ति |
- |
DC 5V, <10W |
मोड्युल |
||||
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
||||
|
परिचालन आर्द्रता |
℃ |
०~७०% |
|
||||
● चौडा तरंगदैर्ध्य दायरा-1530~1565nm;
● सबमिनिएचर डिजाइन;
● कम शोर <5dB;
● RS232/ TTL नियन्त्रण मोड।
● अप्टिकल फाइबर संचार;
● अप्टिकल फाइबर सेन्सर;
● फाइबर लेजर।

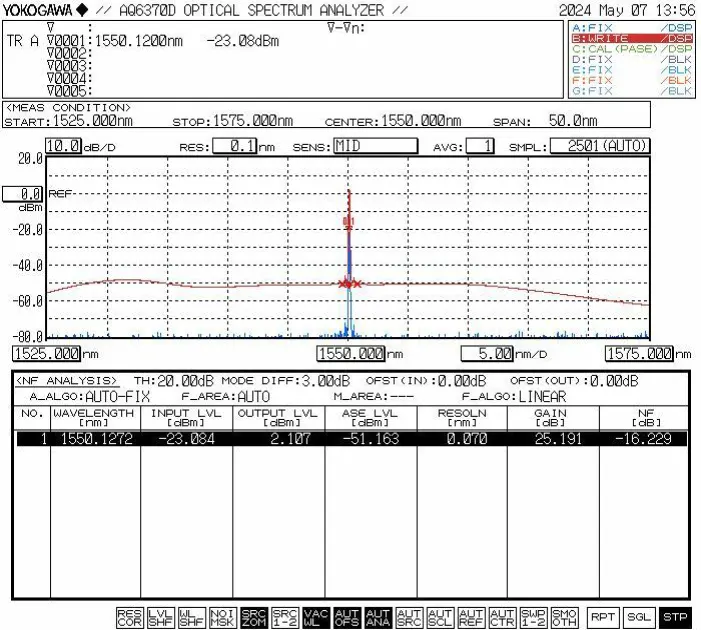

● विशिष्ट विशेषता वक्र
● सञ्चार पिन परिभाषा (बायाँ देखि दायाँ: 1 देखि 4):
सञ्चार स्तर TTL मापदण्डहरूको पालना गर्दछ। एक TTL-RS232 कम्प्युटरमा जडानको लागि स्तर रूपान्तरण आवश्यक छ।
|
पिन |
परिभाषा |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
नाम |
EDFA प्रकार |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
आयाम |
|
EDFA |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
एर्बियम-डोपेड फाइबर एम्पलीफायर |
BA: बूस्टर-एम्प |
सी: सी-ब्यान्ड |
10:10dBm १३:१३dBm १७:१७dBm 20:20dBm २३:२३dBm |
SM:SMF-28e |
MIC: मोड्युल |
उदाहरण: EDFA-BA-C-23-SM-MIC
(अर्डर जानकारी: माइक्रो-मोड्युल सी-ब्यान्ड एर्बियम-डोपेड फाइबर बूस्टर एम्पलीफायर, 23dBmoutput पावर, SMF-28efiber संग, मोड्युल प्याकेज)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
यसले उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लिन्छ। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो हुनेछ पठाइयो।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
चरण 1. अनप्याकिंग र विधानसभा
जाँच गर्नुहोस् कि सबै सामानहरू विधानसभा अघि पूरा छन्।
Step2. बिजुली आपूर्ति र फाइबर जडान गर्दै प्याच कर्डहरू
बिजुली आपूर्ति जडान गर्नुहोस्; इनपुटमा सिग्नल लाइट जडान गर्नुहोस्
चरण3. एम्पलीफायर खोल्दै

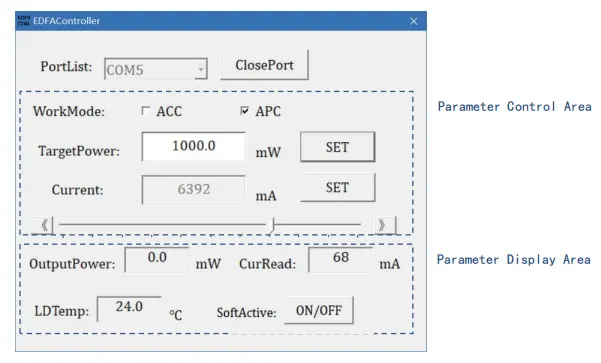

एम्पलीफायर पावर खोल्नुहोस्। नोट: सञ्चालन वर्तमान र लाभ मानहरू अन्तिम शटडाउनमा होस्ट कम्प्युटरद्वारा सेट गरिएका प्यारामिटरहरू हुन्, र यदि आवश्यक भएमा सफ्टवेयर मार्फत परिमार्जन गर्न सकिन्छ। यो प्लग गर्न कडा रूपमा निषेधित छ वा लेजर सञ्चालन हुँदा फाइबर कनेक्टरहरू अनप्लग गर्नुहोस्।
Setp4.Shutdown
प्रयोग पछि पावर केबल विच्छेदन गर्नुहोस्।
● एम्प्लीफायर हुँदा सीधै बिजुली आपूर्ति बन्द नगर्नुहोस् सञ्चालन
● फाइबर जलाउनबाट जोगाउन फाइबर कनेक्टरहरूलाई धुलोबाट मुक्त राख्नुहोस् कनेक्टर अन्त अनुहार। फाइबर कनेक्टरलाई डस्ट-फ्री लेन्स पेपरले सफा गर्नुहोस् जडान, यसलाई फाइबर एन्ड फेस इन्स्पेक्टरसँग निरीक्षण गर्नुहोस्, र फ्ल्यान्ज मार्फत जडान गर्नुहोस् स्वच्छता पुष्टि गरेपछि मात्र। अन्यथा, फाइबर कनेक्टर अन्त अनुहार हुन सक्छ लेजर खोल्दा जलाइन्छ। लेजर-मुक्त सञ्चालन सुनिश्चित गर्नुहोस् जब फ्ल्याङ्गहरू जडान गर्दै, र प्रयोगमा नभएको बेला फाइबर डस्ट क्यापहरू लगाउनुहोस्।
● उपकरणलाई सुक्खा राख्नुहोस् र सुक्खा ठाउँमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
