840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड लाइट स्रोत

Box Optronics 840nm फाइबर कपल्ड SLD ब्रॉडब्यान्ड लाइट स्रोतहरूको एक पेशेवर निर्माता हो। हाम्रो 840nm superluminescent diode (SLD) मोड्युलले 10nm स्पेक्ट्रल ब्यान्डविथको साथ 5mW को आउटपुट पावर प्रदान गर्दछ, कम स्पेक्ट्रल रिपल र गाउसियन स्पेक्ट्रम प्रोफाइलको विशेषता रहेको छ। फाइबर अप्टिक जाइरोस्कोप, अप्टिकल कोहेरेन्स टोमोग्राफी (ओसीटी), मेडिकल इमेजिङ, र फाइबर सेन्सिङ एप्लिकेसनहरूको लागि डिजाइन गरिएको, यो SLD प्रकाश स्रोतले उत्कृष्ट शक्ति स्थिरता र भरपर्दो दीर्घकालीन प्रदर्शन प्रदान गर्दछ।
हामी दुबै कम्प्याक्ट मोड्युल फारम कारक र बेन्चटप संस्करणहरू पावर स्तरहरू, ब्यान्डविथ, फाइबर प्रकार, कनेक्टरहरू, र नियन्त्रण इन्टरफेसहरूको लागि लचिलो अनुकूलन विकल्पहरूको साथ प्रस्ताव गर्दछौं। 12-महिना वारेन्टी द्वारा समर्थित, बक्स अप्ट्रोनिक्सले अप्टिकल फाइबर संचार, सेन्सिङ, चिकित्सा, र अनुसन्धान क्षेत्रहरूमा आवेदनहरू माग गर्न उच्च-गुणस्तरको SLD प्रकाश स्रोतहरू प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उत्पादन अवलोकन-840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड प्रकाश स्रोत

Box Optronics ले 840nm फाइबर कपल्ड SLD ब्रॉडब्यान्ड लाइट सोर्स, अर्धचालक अप्टिकल एम्प्लीफायर संरचनाबाट एम्प्लीफाइड स्पोन्टेनियस इमिसन (ASE) मा आधारित एक उच्च प्रदर्शन सक्रिय अप्टिकल कम्पोनेन्ट निर्माण गर्दछ, जसले फराकिलो स्पेक्ट्रल ब्यान्डविथ र कम टेम्परको साथ उच्च अप्टिकल पावर प्रदान गर्दछ।

लेजर डायोडहरू भन्दा धेरै फराकिलो स्पेक्ट्रम कायम राख्दै यसले LEDs भन्दा उच्च आउटपुट पावर प्रदान गर्दछ, यसलाई कम सुसंगतता र उच्च चमक चाहिने अनुप्रयोगहरूको लागि उपयुक्त बनाउँदछ।

5mW न्यूनतम आउटपुट पावर, 10nm विशिष्ट 3dB ब्यान्डविथ, र उत्कृष्ट पावर स्थिरता (≤±0.02dB छोटो-अवधि, ≤±0.05dB दीर्घकालीन) को विशेषता सहित, यो 840nm SLD स्रोत सटीक फाइबर अप्टिक सेन्सिङ प्रणालीको लागि अनुकूलित छ। यन्त्र प्रणाली एकीकरणका लागि कम्प्याक्ट मोड्युल फारम (७० × ९० × १८ मिमी) र प्रयोगशाला र परीक्षण वातावरणका लागि बेन्चटप फारम (१९५ × २२० × १२० मिमी) दुवैमा उपलब्ध छ।

780-HP फाइबर पिगटेलहरू र मानकको रूपमा FC/APC कनेक्टरहरू, निगरानी र नियन्त्रणको लागि वैकल्पिक RS485 संचार इन्टरफेसको साथ सुसज्जित, यो SLD प्रकाश स्रोतले अनुप्रयोगहरूको विस्तृत दायराको लागि बहुमुखी प्रतिभा र विश्वसनीयता प्रदान गर्दछ।

मुख्य विशेषताहरू-840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड लाइट स्रोत

● उच्च उत्पादन शक्ति: 5mW न्यूनतम

● व्यापक स्पेक्ट्रल ब्यान्डविथ: 10nm विशिष्ट (-3dB)

● सफा स्पेक्ट्रमको लागि कम स्पेक्ट्रल लहर

● गौसियन स्पेक्ट्रम प्रोफाइल

● उत्कृष्ट पावर स्थिरता: ≤±0.02dB/15min छोटो अवधि

● दीर्घकालीन स्थिरता: ≤±0.05dB/8 घण्टा

● 780-HP फाइबर संग फाइबर युग्मित आउटपुट

● FC/APC कनेक्टर मानक, अन्य विकल्पहरू उपलब्ध छन्

● दुई फारम कारकहरू: मोड्युल र बेन्चटप

● निगरानीको लागि RS485 संचार इन्टरफेस

● कम लागत समाधान तुलना

● फराकिलो परिचालन तापमान दायरा: -5°C देखि +55°C

● कम्प्याक्ट र बलियो प्याकेज डिजाइन

● टच स्क्रिन नियन्त्रणको साथ वैकल्पिक बेन्चटप संस्करण

विशिष्ट अनुप्रयोगहरू-840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड लाइट स्रोत

● फाइबर अप्टिक जाइरोस्कोप (FOG)

● अप्टिकल कोहेरेन्स टोमोग्राफी (OCT) प्रणालीहरू

● मेडिकल इमेजिङ र बायोमेडिकल अप्टिक्स

● फाइबर अप्टिक सेन्सिङ प्रणाली

● सेतो प्रकाश इन्टरफेरोमेट्री

● अप्टिकल कम्पोनेन्ट परीक्षण र विशेषता

● अनुसन्धान र विकास प्रयोगशालाहरू

● अप्टिकल कोहेरेन्स डोमेन रिफ्लेमेट्री (OCDR)

प्राविधिक निर्दिष्टीकरण-840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड लाइट स्रोत

अप्टिकल स्पेसिफिकेशन्स (T=25°C)

प्यारामिटर	एकाइ	मूल्य	नोटहरू
केन्द्र तरंगदैर्ध्य	nm	840	±20nm
आउटपुट शक्ति	mW	न्यूनतम ५	840nm
-3dB ब्यान्डविथ	nm	टाइप गर्नुहोस्। १०
छोटो अवधिको शक्ति स्थिरता	dB	≤±०.०२	१५ मिनेट
दीर्घकालीन शक्ति स्थिरता	dB	≤±०.०५	८ घण्टा
अप्टिकल आइसोलेटर	dB	बिना	मोड्युल संस्करण (वैकल्पिक उपलब्ध)

मेकानिकल र वातावरणीय विशिष्टताहरू

प्यारामिटर	एकाइ	मोड्युल संस्करण	बेन्चटप संस्करण
फाइबर प्रकार	-	780-HP	780-HP
कनेक्टर प्रकार	-	एफसी/एपीसी	एफसी/एपीसी
आयाम (W×D×H)	mm	७० × ९० × १८	195×220×120
सञ्चार इन्टरफेस	-	DB9 महिला (RS485)	टच स्क्रिन + DB9 महिला (RS485)
विद्युत आपूर्ति	-	5VDC वा 12VDC, <15W	AC 110~240V, <30W
सञ्चालन तापमान	°C	-५ ~ +५५	-५ ~ +५५
परिचालन आर्द्रता	%	० ~ ७०	० ~ ७०
वजन	g	~१५०	~१५००

उत्पादन विवरण-840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड लाइट स्रोत

SLD भनेको के हो?

A Superluminescent Diode (SLD) लेजर-डायोड-जस्तो वेभगाइड संरचनामा उच्च अप्टिकल लाभको साथ एम्प्लीफाइड स्पोन्टेनियस इमिसन (ASE) मा आधारित अर्धचालक ब्रॉडब्यान्ड अप्टिकल स्रोत हो, लेजर दोलनलाई रोक्नको लागि दबाइएका अप्टिकल प्रतिक्रिया अवस्थाहरूमा सञ्चालन हुन्छ।

लेजर डायोडको विपरीत जुन रेसोनन्ट गुहामा निर्भर हुन्छ, एसएलडीहरूले कम-रिफ्लेक्टिभिटी (एआर-कोटेड) पक्षहरू र एङ्गल वा टिल्टेड वेभगाइड संरचनाहरू गुहा प्रतिक्रियालाई दबाउन प्रयोग गर्छन्, लेसिङ कार्यलाई बेवास्ता गर्दा उच्च अप्टिकल लाभ सक्षम पार्दै।

SLDs को मुख्य विशेषताहरु:

• एलईडी भन्दा उल्लेखनीय रूपमा उच्च आउटपुट पावर र चमक, कम टेम्पोरल कोहेरेन्स कायम राख्दै

• एएसई स्पेक्ट्रल खामको साथ ब्रोडब्यान्ड उत्सर्जन

• धेरै कम टेम्पोरल कोहेरेन्स (छोटो कोहेरेन्स लम्बाइ), इन्टरफेरोमेट्रिक अनुप्रयोगहरू जस्तै OCT को लागि आदर्श

• सामान्यतया एकल ट्रान्सभर्स-मोड वेभगाइड संरचना कुशल एकल-मोड फाइबर युग्मन सक्षम गर्ने

• स्पेक्ट्रल आकार सामान्यतया अर्ध-गौसियन वा डिजाइनको आधारमा अनुकूलित फ्ल्याट-टप प्रोफाइलहरूको रूपमा इन्जिनियर गरिएको छ

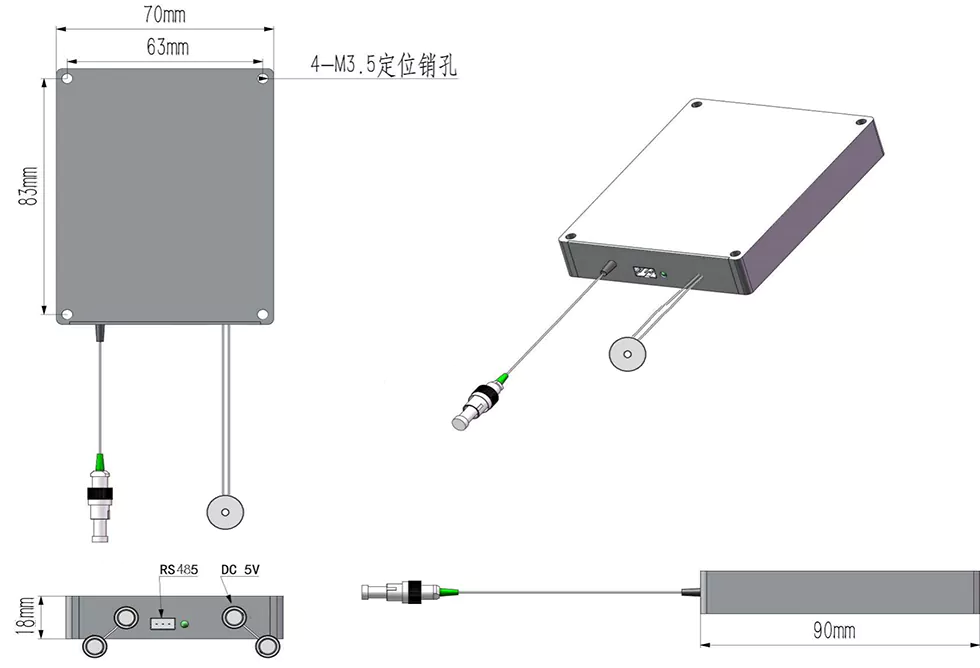

प्याकेज आयामहरू

840nm SLD ब्रॉडब्यान्ड प्रकाश स्रोत दुई प्याकेज कन्फिगरेसनहरूमा उपलब्ध छ:

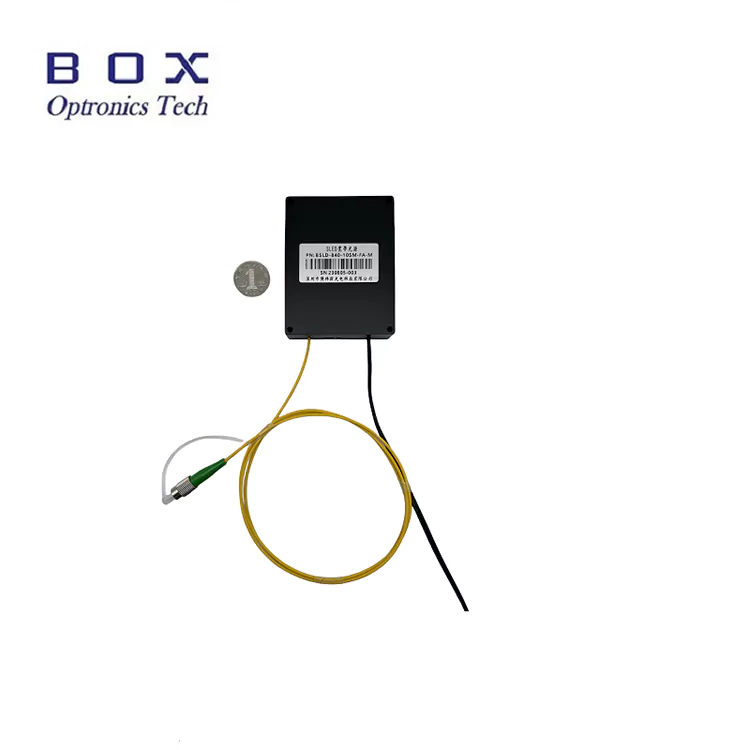

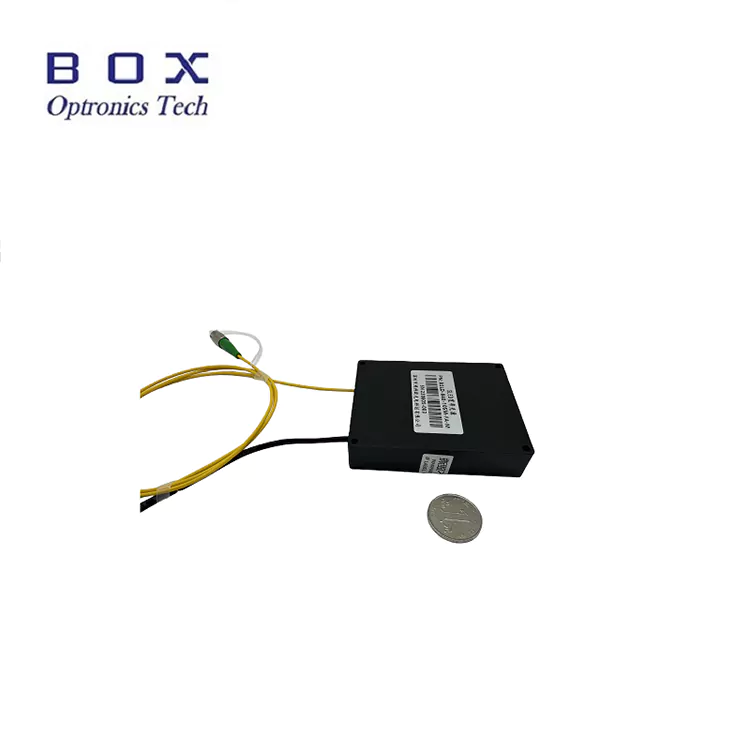

मोड्युल संस्करण (70×90×18mm):

• प्रणाली एकीकरणको लागि कम्प्याक्ट, कम प्रोफाइल डिजाइन

• 4-M3.5 सुरक्षित स्थापनाको लागि माउन्टिंग प्वालहरू

• DC पावर इनपुट (5V वा 12V)

• RS485 सञ्चार पोर्ट (DB9 महिला)

• FC/APC कनेक्टरसँग फाइबर पिगटेल आउटपुट

• उपकरण र प्रणालीहरूमा इम्बेडिङको लागि आदर्श

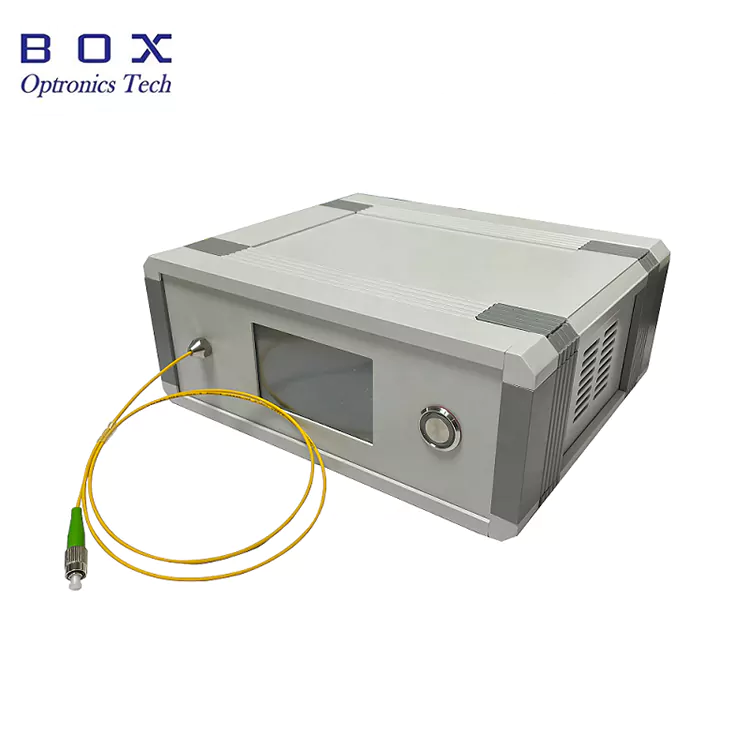

बेन्चटप संस्करण (195×220×120mm):

• प्रयोगशाला प्रयोगको लागि टेबलटप फारम कारक

• स्थिति अनुगमनका लागि निर्मित टच स्क्रिन डिस्प्ले

• AC पावर इनपुट (110-240V विश्वव्यापी)

• RS485 सञ्चार पोर्ट (DB9 महिला)

• अगाडिको प्यानलमा फाइबर आउटपुट

• प्रयोग गर्न सजिलो, प्लग-एन्ड-प्ले सञ्चालन

• R&D प्रयोगशालाहरू र परीक्षण वातावरणहरूको लागि आदर्श

नियन्त्रण र निगरानी

दुबै मोड्युल र बेन्चटप संस्करणहरूले अनुगमन र नियन्त्रणको लागि RS485 संचार इन्टरफेस समर्थन गर्दछ। बेन्चटप संस्करणमा स्थानीय सञ्चालनका लागि निर्मित टच स्क्रिन पनि छ।

उपलब्ध निगरानी र नियन्त्रण प्यारामिटरहरू:

• आउटपुट पावर निगरानी

• हालको अनुगमन चलाउनुहोस्

• तापक्रम निगरानी

• पावर समायोजन (वैकल्पिक)

• पीसी नियन्त्रणको लागि होस्ट कम्प्युटर सफ्टवेयर (वैकल्पिक)

किन बक्स ओप्ट्रोनिक्स छान्नुहोस्?

• ढुवानी अघि १००% परीक्षणको साथ कडा गुणस्तर नियन्त्रण

• स्थिर बल्क डेलिभरी क्षमताको साथ प्रतिस्पर्धी मूल्य निर्धारण

• तरंगदैर्ध्य, पावर, ब्यान्डविथ, फाइबर र कनेक्टरहरूको लागि लचिलो अनुकूलन विकल्पहरू

• ७×२४ घण्टा प्राविधिक सहयोग र छिटो प्रतिक्रिया

• DHL, UPS, र FedEx एक्सप्रेस डेलिभरीको साथ विश्वव्यापी ढुवानी

• मोड्युल र बेन्चटप दुवै संस्करणहरू उपलब्ध छन्

• प्रणाली एकीकरणको लागि वैकल्पिक होस्ट सफ्टवेयर

• उत्पादन मात्राका लागि भरपर्दो दीर्घकालीन आपूर्ति

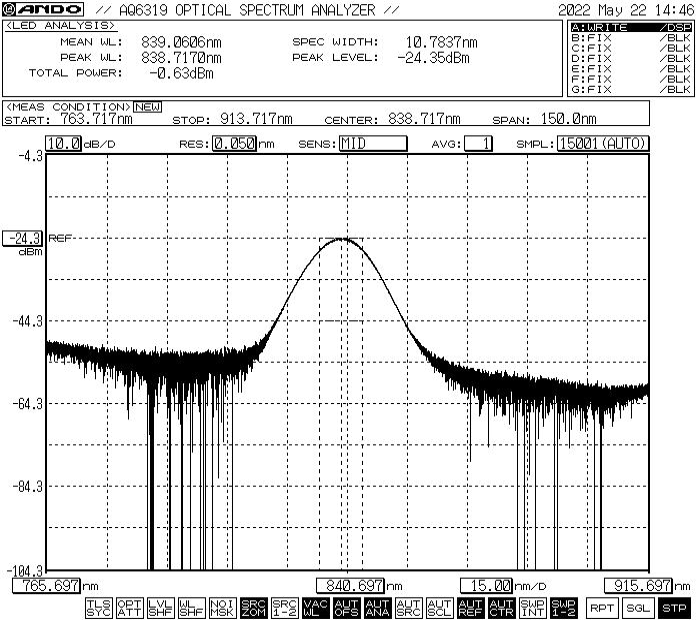

स्पेक्ट्रल प्रदर्शन-840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड लाइट स्रोत

साधारण स्पेक्ट्रमले लगभग 10nm -3dB ब्यान्डविथको साथ 840nm वरिपरिको तरंग लम्बाइ देखाउँछ।

*नोट: देखाइएको स्पेक्ट्रम विशिष्ट प्रदर्शन हो। वास्तविक स्पेक्ट्रम एकाइ देखि एकाइ अलि फरक हुन सक्छ। विशिष्ट स्पेक्ट्रम डेटा वा अनुकूलन स्पेक्ट्रम आवश्यकताहरूको लागि हामीलाई सम्पर्क गर्नुहोस्।

अर्डरिङ जानकारी-840nm फाइबर युग्मित SLD ब्रॉडब्यान्ड लाइट स्रोत

मोडेल नामकरण

BSLD - XXX - XX - XX - X - (X)

क्षेत्र	कोड	विकल्प
उत्पादन श्रृंखला	BSLD	SLD ब्रॉडब्यान्ड लाइट स्रोत
तरंगदैर्ध्य	840	840: 840nm केन्द्र तरंगदैर्ध्य
आउटपुट शक्ति	5	5: 5mW न्यूनतम उत्पादन
ब्यान्डविथ	1	1: 10nm -3dB ब्यान्डविथ
फाइबर प्रकार	SM	SM: 780-HP एकल मोड फाइबर
प्याकेज प्रकार	M/B	M: मोड्युल, B: बेन्चटप
भोल्टेज (मोड्युल मात्र)	H	पूर्वनिर्धारित: 5VDC, H: 12VDC

उदाहरण: BSLD - 840 - 51 - SM - M

840nm SLD ब्रॉडब्यान्ड लाइट स्रोत, 5mW आउटपुट, 10nm ब्यान्डविथ, 780-HP फाइबर, मोड्युल संस्करण, 5VDC पावर सप्लाई

उपलब्ध अनुकूलन विकल्पहरू

• केन्द्र तरंगदैर्ध्य: 840nm मानक, अनुरोधमा उपलब्ध अन्य तरंग दैर्ध्य

• आउटपुट पावर: ५mW मानक, उच्च पावर विकल्पहरू उपलब्ध छन्

• स्पेक्ट्रल ब्यान्डविथ: १०nm मानक, अन्य ब्यान्डविथ विकल्पहरू उपलब्ध छन्

• फाइबर प्रकार: 780-HP मानक, अन्य विशेष फाइबरहरू उपलब्ध छन्

• फाइबर लम्बाइ: ०.५ मिटर, १ मिटर, १.५ मिटर, २ मिटर (कस्टम लम्बाइ उपलब्ध)

• पिग्टेल प्रकार: ९००μm लूज ट्यूब, ३.०मिमी लूज ट्यूब

• कनेक्टर प्रकार: FC/APC मानक, FC/UPC, SC/APC, LC/APC, वा अनुकूलन

• प्याकेज प्रकार: मोड्युल वा बेन्चटप

• बिजुली आपूर्ति भोल्टेज: 5VDC, 12VDC (मोड्युल), 110-240VAC (बेन्चटप)

• अप्टिकल आइसोलेटर: बिल्ट-इन आइसोलेटर विकल्प उपलब्ध छ

• सञ्चार इन्टरफेस: RS485 मानक, अन्य इन्टरफेसहरू उपलब्ध छन्

• होस्ट कम्प्युटर सफ्टवेयर: निगरानी र नियन्त्रणको लागि उपलब्ध

अनुकूलन आवश्यकताहरूको लागि, कृपया तपाईंको विनिर्देशहरूको साथ हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

डाटाशीट र परीक्षण रिपोर्ट

प्रत्येक 840nm SLD ब्रॉडब्यान्ड लाइट स्रोत एक व्यापक परीक्षण रिपोर्ट मापन प्रदर्शन मापदण्ड दस्तावेजीकरण संग पठाइन्छ। डाटाशीट PDF फाइलमा विस्तृत विवरणहरू, कार्यसम्पादन कर्भहरू, र आयामी रेखाचित्रहरू समावेश छन्।

• प्रत्येक एकाइसँग व्यक्तिगत परीक्षण रिपोर्ट समावेश गरिएको छ

• प्रत्येक एकाइको लागि ट्रेस गर्न मिल्ने क्रम संख्या

डाटाशीट

उद्धरण र भुक्तानी सर्तहरू

उद्धरण सर्तहरू

• EXW (Ex Works): तपाईंसँग DHL/UPS/FedEx खाता छ भने सिफारिस गरिन्छ। हामी तपाईंको खाता प्रयोग गरेर जहाज; कुनै ढुवानी लागत हामी द्वारा चार्ज गरिएको छैन।

• डीएपी (ठाउँमा डेलिभर गरिएको): यदि तपाईंसँग कुरियर खाता छैन भने, हामी प्रिपेड भाडामा ढुवानीको व्यवस्था गर्न सक्छौं।

• अन्य सर्तहरू: कृपया छलफल गर्न हामीलाई सम्पर्क गर्नुहोस्।

भुक्तानी सर्तहरू

• PayPal: नमूना र साना अर्डरहरूको लागि छिटो र सुरक्षित भुक्तानी

• T/T (बैंक ट्रान्सफर): सामान्य उत्पादन अर्डरहरूको लागि मानक भुक्तानी विधि

• अलिबाबा व्यापार आश्वासन: खरिदकर्ता ग्यारेन्टीको साथ अनलाइन लेनदेनको लागि सुरक्षित अर्डर सुरक्षा

• क्रेडिट कार्ड: PayPal, Alibaba मार्फत स्वीकृत

• लचिलो भुक्तानी सर्तहरू: कुराकानी योग्य

नेतृत्व समय

• मानक उत्पादन: ~१०-१५ कार्य दिनहरू

• अनुकूल कन्फिगरेसनहरू: १५-२० कार्य दिनहरू

• भोल्यूम अर्डरहरू: उत्पादन तालिकाको लागि कृपया सम्पर्क गर्नुहोस्

• अन्तर्राष्ट्रिय ढुवानी: ~3-5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)

• द्रुत सेवा: अनुरोधमा उपलब्ध

सञ्चालन नोट र ह्यान्डलिंग

फाइबर ह्यान्डलिंग

• फाइबरलाई हानि पुऱ्याउन सक्ने तीखो झुकाव वा किङ्कहरूबाट जोगिनुहोस्

• फाइबर पिगटेलहरू तान्नुहोस् वा घुमाउनुहोस्

• उचित सफाई उपकरणहरू प्रयोग गरेर जडान गर्नु अघि फाइबर कनेक्टरहरू सफा गर्नुहोस्

• कनेक्टर प्रयोगमा नभएको बेला सधैं धुलो टोपीहरू प्रयोग गर्नुहोस्

• प्रयोग गर्नुअघि फाइबर एन्ड-फेस क्षतिको लागि निरीक्षण गर्नुहोस्

शक्ति र सञ्चालन विचारहरू

• जडान गर्नु अघि उचित विद्युत आपूर्ति भोल्टेज सुनिश्चित गर्नुहोस्

• ड्राइभको अधिकतम वर्तमान वा पावर मूल्याङ्कनहरू नाघ्नुहोस्

• निरन्तर सञ्चालनका लागि उचित ताप सिङ्किङ प्रयोग गर्नुहोस्

• फाइबर जडान/विच्छेद गर्नु अघि पावर बन्द गर्नुहोस्

• पावर अन हुँदा फाइबर आउटपुटमा सीधै नहेर्नुहोस्
