१. 850nm को परिचय FP बटरफ्लाइ लेजर डायोड
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा
850nm FP बटरफ्लाइ लेजर डायोडको आउटपुट पावर छ 30mW सम्म, अप्टिकल फाइबर र कुशल युग्मनको लागि राम्रो बीम गुणस्तर अन्य अप्टिकल कम्पोनेन्टहरू, र थर्मोइलेक्ट्रिक कूलर (TEC) लाई एकीकृत गर्दछ, PD निगरानी, र एक थर्मिस्टर। यो छोटो दायरा जस्तै क्षेत्रहरूको लागि उपयुक्त छ अप्टिकल संचार र फाइबर सेन्सिङ।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
CW, 25℃ |
840 |
850 |
860 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
— |
30 |
— |
— |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
— |
18 |
30 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
— |
255 |
275 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
— |
2.1 |
2.3 |
V |
|
मनिटर वर्तमान |
IMON |
VRM = 5V |
50 |
— |
1500 |
μA |
|
MPD गाढा वर्तमान |
ID |
VRM = 5V |
— |
— |
50 |
μA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● SM Hi780 फाइबर पिगटेल;
● उच्च उत्पादन शक्ति 30mW सम्म;
● 14-पिन TEC, thermistor, र संग BTF प्याकेज PD निगरानी।
● छोटो दूरीको अप्टिकल सञ्चार;
● प्रयोगशाला प्रकाश स्रोतहरू र अप्टिकल परीक्षण;
● जैविक इमेजिङ;
● अप्टिकल फाइबर सेन्सिङ।

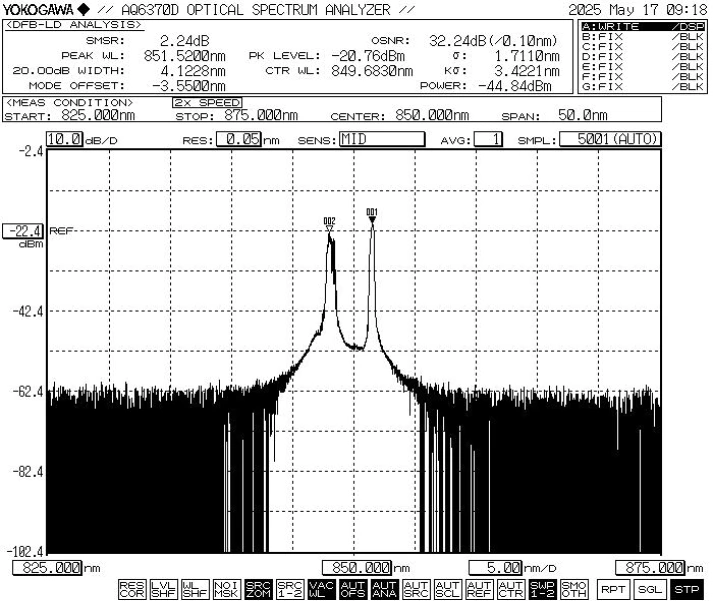

● विशिष्ट स्पेक्ट्रम: 850nm, WL सहिष्णुता +/-10nm।

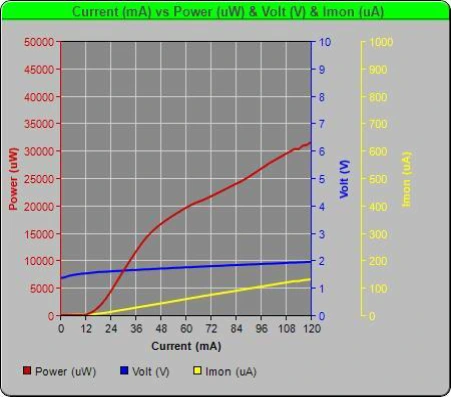

● PIV-850nm 30mW FP बटरफ्लाइ लेजर डायोड
● मानक सामानहरू
|
|
सामानहरू |
मात्रा |
|
1 |
850nm FP बटरफ्लाइ लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (ड्राइभरको साथ मोड्युल प्याकेज सर्किट वैकल्पिक छ)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP लेजर डायोड |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
३०:३०mW अनुकूलित |
SM: एकल मोड PM: ध्रुवीकरण कायम गर्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
नल: पम्प पिन |
उदाहरण: BFLD-F785-30SM-FA
(अर्डर जानकारी: 850nm FP बटरफ्लाइ लेजर डायोड, 30mW आउटपुट पावर, SM फाइबर संग, FC/APC कनेक्टर, पम्प पिन)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● यन्त्र प्रयोग गर्दा, अपरेटिङ भोल्टेजमा कडाईका साथ पालना गर्नुहोस् र डाटाशीटमा निर्दिष्ट वर्तमान दायराहरू। मुख्य प्यारामिटरहरू — Ith सहित (थ्रेसहोल्ड वर्तमान), Iop अधिकतम (अधिकतम सञ्चालन वर्तमान), Vop अधिकतम (अधिकतम अपरेटिङ भोल्टेज), र λc (सेन्टर वेभलेन्थ) - सन्दर्भ हुनुपर्छ विशेष गरी ढुवानीको समयमा प्रदान गरिएको परीक्षण रिपोर्टमा।नोट: सञ्चालन निरपेक्ष अधिकतम मूल्याङ्कन भन्दा बाहिर उपकरणमा स्थायी क्षति हुन सक्छ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
