१. 785nm को परिचय FP बटरफ्लाइ लेजर डायोड
२. प्राविधिक विनिर्देशहरू
३. उत्पादन सुविधाहरू
४। सामान्य अनुप्रयोगहरू
५। उत्पादन विवरण
६। आदेश जानकारी
७। डाटाशीट र टेस्टशीट
८। उद्धरण र भुक्तानी सर्तहरू
९। नेतृत्व समय
१०। सञ्चालन नोटहरू
११। गुणस्तर आश्वासन र बिक्री पछि सेवा

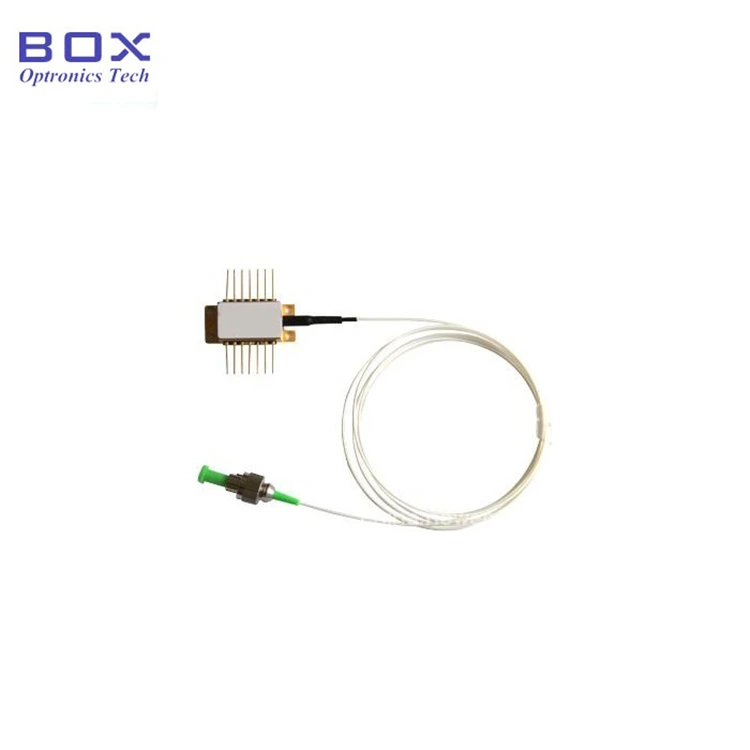

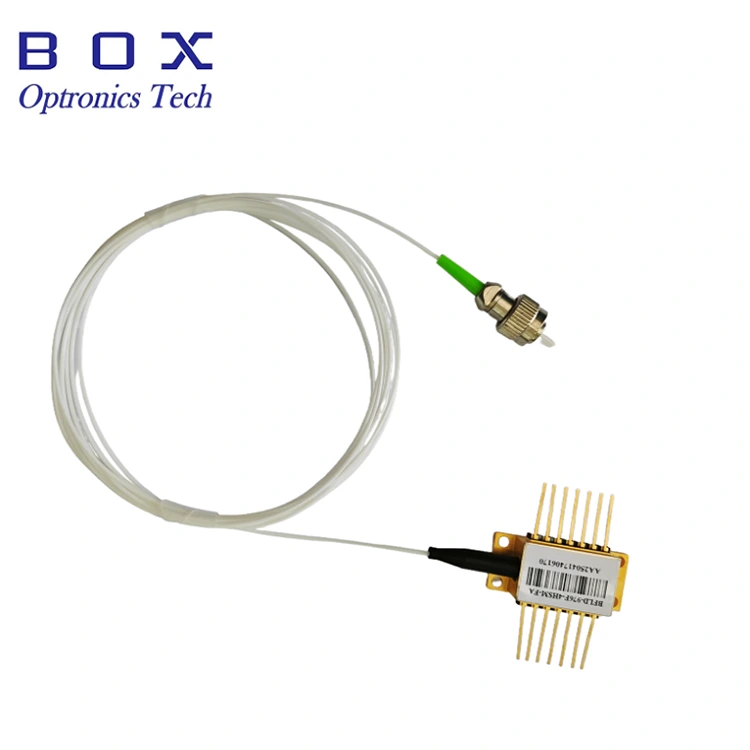

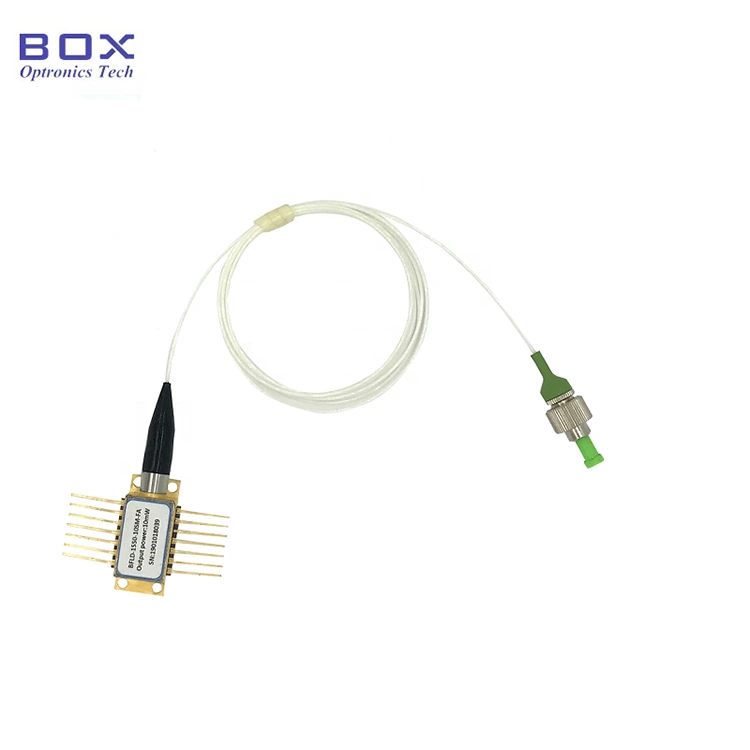

यो 785nm FP बटरफ्लाइ लेजर डायोड हो, फिचर गर्दै 30mW उत्पादन शक्तिमा। फाइबर प्रकार हुन सक्छ SM785-HP वा PM780-HP, र TEC, मोनिटर फोटोडियोड, र थर्मिस्टरलाई एकीकृत गर्दछ। द 900um सुरक्षात्मक ट्यूब र FC/APC कनेक्टर वैकल्पिक छन्। यदि पिन आवश्यक छ सोल्डरिंग, सोल्डरिंग तापमान 260 डिग्री सेल्सियस, र सोल्डरिंग समय भन्दा बढी हुनु हुँदैन 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। चालक सर्किट भएको मोड्युल/बेन्चटप प्याकेज, 50mW उत्पादन शक्ति, उपलब्ध छ।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λC |
CW, 25℃ |
780 |
785 |
790 |
nm |
|
अप्टिकल आउटपुट पावर |
PF |
- |
30 |
- |
- |
mW |
|
थ्रेसहोल्ड वर्तमान |
ITH |
२५ ℃ |
- |
30 |
45 |
mA |
|
सञ्चालन वर्तमान |
IOP |
CW |
- |
150 |
200 |
mA |
|
सञ्चालन भोल्टेज |
VOP |
२५ ℃ |
- |
1.9 |
2.2 |
V |
|
मनिटर वर्तमान |
IMON |
VRM = 5V |
1 |
5 |
10 |
μA |
|
MPD गाढा वर्तमान |
ID |
VRM = 5V |
- |
- |
50 |
μA |
|
थर्मिस्टर प्रतिरोध |
RTH |
२५ ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मान |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM785-HP वा PM780-HP फाइबर;
● आउटपुट पावर अप 30mW को;
● 14-पिन TEC, thermistor, र संग BTF प्याकेज PD मनिटर गर्नुहोस्।
● प्रकाश स्रोत;
● फाइबर ओप्टिक सेन्सिङ प्रणाली;
● सामाग्री प्रशोधन।

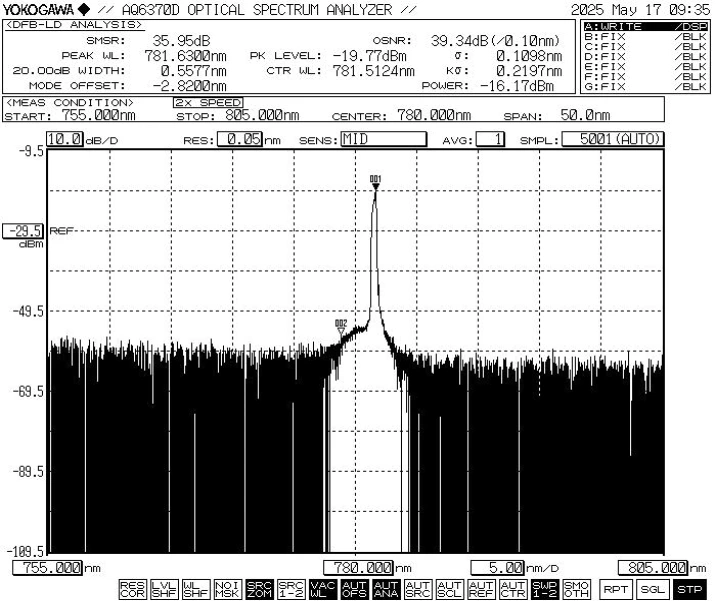

● विशिष्ट स्पेक्ट्रम: 785nm, WL सहिष्णुता +/-10nm।

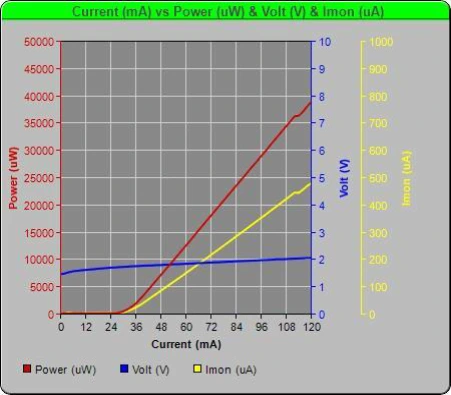

● PIV-785nm 30mW FP बटरफ्लाइ लेजर डायोड

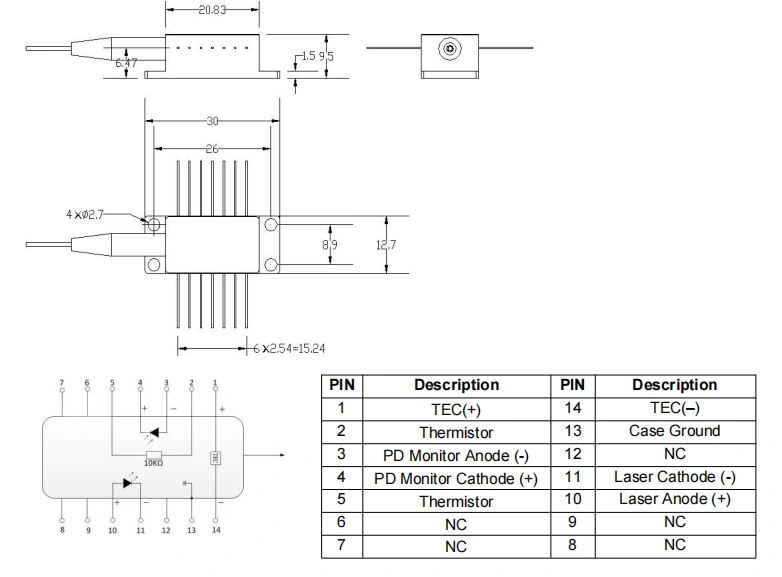

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी)-७८५ एनएम एफपी बटरफ्लाइ लेजर डायोड
● मानक सामानहरू
|
|
सामानहरू |
मात्रा |
|
1 |
785nm FP बटरफ्लाइ लेजर डायोड |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन ड्राइभर छैन (ड्राइभरको साथ मोड्युल प्याकेज सर्किट वैकल्पिक छ)।
|
नाम |
तरंगदैर्ध्य |
आउटपुट शक्ति |
फाइबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP लेजर डायोड |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
३०:३०mW अनुकूलित |
SM: एकल मोड PM: ध्रुवीकरण कायम गर्दै
|
FA: एफसी/एपीसी SA: SC/APC अन्य |
नल: पम्प पिन |
उदाहरण: BFLD-F785-30SM-FA
(अर्डर जानकारी: 785nm FP बटरफ्लाइ लेजर डायोड, 30mW आउटपुट पावर, SM Hi780 फाइबर, FC/APC कनेक्टर, पम्प पिन)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन गर्न लगभग 10 कार्य दिन लाग्छ। (यदि त्यहाँ केहि छन् स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● लेजर विकिरण खतरा: जब उपकरण सञ्चालनमा छ, यसले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्दछ। सीधै नहेर्नुस् फाइबर अन्त-अनुहार, किनकि यसले आँखामा चोट पुर्याउन सक्छ।
● ESD संरक्षण: यो यन्त्र हो इलेक्ट्रोस्टेटिक-संवेदनशील। त्यसैले, कडा विरोधी स्थिर सुरक्षा उपायहरू हुनुपर्छ प्याकेजिङ, ढुवानी र प्रयोगको समयमा पालना गर्नुहोस्। साथै, बिजुली आपूर्ति सर्जेस रोक्नको लागि सावधानी अपनाउनु पर्छ, त्यसो गर्न असफल हुनाले यन्त्रमा स्थायी क्षति हुन सक्छ (जस्तै, उचित उपकरण सुनिश्चित गर्नुहोस् ग्राउन्डिङ गर्नुहोस् र एन्टि-स्टेटिक नाडीको पट्टा लगाउनुहोस्)।
● फाइबर र उपकरण ह्यान्डलिंग: अप्टिकल फाइबर नाजुक छन्। फाइबर प्रयोग गरेर उपकरण तान्नुहोस्। सम्मिलित गर्दा वा यसको सकेटबाट उपकरण हटाउँदै, दबाब लागू नगर्नुहोस् वा तान्नुहोस् यन्त्र आवासको पछाडिको आस्तीन। जडानकर्ताहरूले सुसज्जित उपकरणहरूको लागि, यन्त्र र फाइबर कनेक्टर दुवै एकैसाथ उठाइएका छन् भनी सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा।
● पिन सोल्डरिंग आवश्यकताहरू: यदि पिनहरू सोल्डर गर्न आवश्यक छ, सोल्डरिंग तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष ध्यान दिनुहोस् निम्न: सोल्डरिंग प्रक्रियाको बखत, यन्त्र एक अशक्तमा हुनुपर्छ राज्य, र सोल्डरिंग फलाम राम्रोसँग ग्राउन्ड हुनुपर्छ।
● पावर अप अपरेशन: पावर-अप को समयमा प्रक्रिया, उच्च करन्ट सीधै लागू नगर्नुहोस्, किनकि यसले चिपलाई क्षति पुर्याउन सक्छ। यसको सट्टा, चिपको थ्रेसहोल्डको नजिक हालको स्तरमा उपकरणलाई पावर गर्नुहोस्, र त्यसपछि बिस्तारै इच्छित स्तर सम्म सानो वृद्धि मा वर्तमान बढाउनुहोस् पुगेको छ।
● कूलिङ र पावर-अप अनुक्रम: अघि सबै कम्पोनेन्टहरू पावर अप गर्दै, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि अगाडि बढ्नुहोस् वृद्धिशील शक्ति - चिप ओभरहेटिंग र ओभरलोड रोक्नको लागि चरणहरू।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
