उत्पादन अवलोकन - अप्टिकल पावर मीटर

बक्स ओप्ट्रोनिक्सको अप्टिकल पावर मिटर सटीक अप्टिकल पावर पत्ता लगाउन र विश्लेषणको लागि ईन्जिनियर गरिएको उच्च-सम्पादन भएको अप्टोइलेक्ट्रोनिक मापन उपकरण हो। उच्च-गुणस्तरको सिलिकन (Si) र इन्डियम ग्यालियम आर्सेनाइड (InGaAs) फोटोडियोड डिटेक्टरहरू वरिपरि निर्मित, हाम्रा पावर मिटरहरूले पराबैंगनी, देखिने, नजिक-अवरक्त, र मध्य-अवरक्त वर्णक्रम दायराहरूमा सही, भरपर्दो मापनहरू प्रदान गर्दछ।

शृङ्खलामा प्रयोगशाला र उत्पादन परीक्षणका लागि दुबै बेन्चटप मल्टि-च्यानल मोडेलहरू (PM-MC-4-B5), र कम्प्याक्ट ह्यान्डहेल्ड एकल-च्यानल मोडेलहरू (PM-SC-1-HD) क्षेत्र परीक्षण र साइटमा क्यालिब्रेसनका लागि समावेश छन्। सबै एकाइहरूले सहज टच-स्क्रिन इन्टरफेसहरू, वास्तविक-समय सांख्यिकीय विश्लेषण (वर्तमान, न्यूनतम, अधिकतम, औसत, शिखर-देखि-शिखर, मानक विचलन), र PC-आधारित डेटा अधिग्रहण र विश्लेषणको लागि USB जडान सुविधा दिन्छ। विभिन्न तरंग लम्बाइ ब्यान्ड र पावर दायराहरूलाई समर्थन गर्ने विनिमेय डिटेक्टर हेडहरू, एकसमान बीम सङ्कलनका लागि वैकल्पिक एकीकृत क्षेत्र डिजाइनहरू, र लचिलो फाइबर युग्मन सामानहरू (बेयर फाइबर एडाप्टर र FC फाइबर एडाप्टर) को साथ, हाम्रो अप्टिकल पावर मिटरहरू विशिष्ट आवश्यकताहरू पूरा गर्न कन्फिगर गर्न सकिन्छ।

मुख्य विशेषताहरू - अप्टिकल पावर मीटर

● उच्च मापन रिजोल्युसन: सटीक पावर रिडिङका लागि 0.001dB

● फराकिलो पावर दायरा: 1nW~10mW वा 10uW~10W

● व्यापक तरंगदैर्ध्य कभरेज: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● धेरै फारम कारकहरू: बेन्चटप (४-च्यानल) र ह्यान्डहेल्ड (१-च्यानल) कन्फिगरेसनहरू उपलब्ध छन्

● बिल्ट-इन पावर सांख्यिकीय विश्लेषण: हालको मान, न्यूनतम, अधिकतम, औसत, शिखर-देखि-शिखर, मानक विचलन

● कन्फिगर योग्य डेटा नमूना अन्तराल: ०.१ देखि १ सेकेन्ड

● वास्तविक-समय प्रदर्शनको साथ सहज टच-स्क्रिन प्रयोगकर्ता इन्टरफेस

● डाटा लगिङ र ग्राफिकल विश्लेषणको लागि होस्ट सफ्टवेयरसँग USB जडान

● एनालग भोल्टेज आउटपुट (०~२.५V) BNC/SMA मार्फत

● बेयर फाइबर एडाप्टर (BFA) र FC फाइबर एडाप्टर (FCA) सामानहरूसँग मिल्दो

● प्रयोगशाला र औद्योगिक वातावरण दुवैका लागि उपयुक्त कम्प्याक्ट, असभ्य डिजाइन

● मापन अनिश्चितता: ±5%

सामान्य अनुप्रयोगहरू - अप्टिकल पावर मीटर

● अप्टिकल कम्पोनेन्ट परीक्षण र विशेषता (लेजर डायोड, फाइबर, एम्पलीफायर, आइसोलेटर)

● लेजर पावर आउटपुट प्रमाणिकरण र स्थिरता निगरानी

● फाइबर अप्टिक प्रणाली पङ्क्तिबद्धता र हानि मापन

● फोटोनिक्स र अप्टोइलेक्ट्रोनिक्समा अनुसन्धान र विकास प्रयोगशालाहरू

● औद्योगिक लेजर उत्पादन लाइन गुणस्तर नियन्त्रण र परीक्षण

● अप्टिकल सेन्सर क्यालिब्रेसन र प्रमाणीकरण

● दूरसंचार कम्पोनेन्ट परीक्षण (CWDM, DWDM, transceivers)

● शैक्षिक र विश्वविद्यालय अप्टिकल प्रयोगशालाहरू

● फिल्ड सेवा र साइटमा उपकरण क्यालिब्रेसन

प्राविधिक निर्दिष्टीकरण - अप्टिकल पावर मीटर

डिटेक्टर स्पेसिफिकेशन्स (T=25°C)

होस्ट एकाइ निर्दिष्टीकरण

सहायक विनिर्देशहरू

उत्पादन विवरण - अप्टिकल पावर मीटर

एक अप्टिकल पावर मीटर के हो?

एक अप्टिकल पावर मिटर एक सटीक अप्टिकल इलेक्ट्रोनिक उपकरण हो जुन अप्टिकल संकेतहरूको शक्ति मापन गर्न डिजाइन गरिएको हो, सामान्यतया लेजरहरू, प्रकाश-उत्सर्जक डायोडहरू (LEDs), वा फाइबर-अप्टिक प्रसारण प्रणालीहरूबाट।

यसमा दुई प्राथमिक कम्पोनेन्टहरू हुन्छन्: एक क्यालिब्रेटेड फोटोडियोड सेन्सर हेड जसले आगमन अप्टिकल पावरलाई विद्युतीय प्रवाहमा रूपान्तरण गर्छ, र डिस्प्ले/प्रोसेसिङ एकाइ जसले मापन गरिएको पावर मानलाई वाट (W), मिलिवाट (mW), वा decibels to dBm (dBm) जस्ता एकाइहरूमा बढाउँछ, डिजिटाइज गर्छ र प्रदर्शन गर्छ।

अप्टिकल पावर मिटरहरू फोटोनिक्स अनुसन्धान, फाइबर अप्टिक संचार, लेजर निर्माण, र गुणस्तर नियन्त्रणमा आधारभूत उपकरणहरू हुन्। तिनीहरू लेजर आउटपुट क्यारेक्टराइजेशन, फाइबर इन्सर्सन हानि मापन, अप्टिकल एम्पलीफायर आउटपुट पावर र लाभ मापन, र प्रणाली-स्तर पावर बजेट प्रमाणिकरणको लागि प्रयोग गरिन्छ।

डिटेक्टर सामग्रीको छनोट (दृश्य/NIR को लागी सिलिकन, NIR/SWIR को लागी InGaAs) ले उपकरणको तरंगदैर्ध्य दायरा र संवेदनशीलता निर्धारण गर्दछ।

उत्पादन श्रृंखला अवलोकन

Box Optronics ले एक मोड्युलर अप्टिकल पावर मिटर प्लेटफर्म प्रदान गर्दछ विनिमेय डिटेक्टर हेडहरू र दुई होस्ट एकाइ विकल्पहरू, ग्राहकहरूलाई तिनीहरूको विशिष्ट मापन आवश्यकताहरूको लागि अनुकूलित प्रणाली कन्फिगर गर्न अनुमति दिँदै:

डिटेक्टर हेडहरू

• PMS-4011-2040: -20~+40dBm (10μW~10W) को पावर दायराको साथ 400~1100nm कभर गर्ने, एकीकृत क्षेत्रको साथ सिलिकन फोटोडियोड डिटेक्टर। देखिने र नजिकको इन्फ्रारेड लेजर पावर मापनको लागि आदर्श।

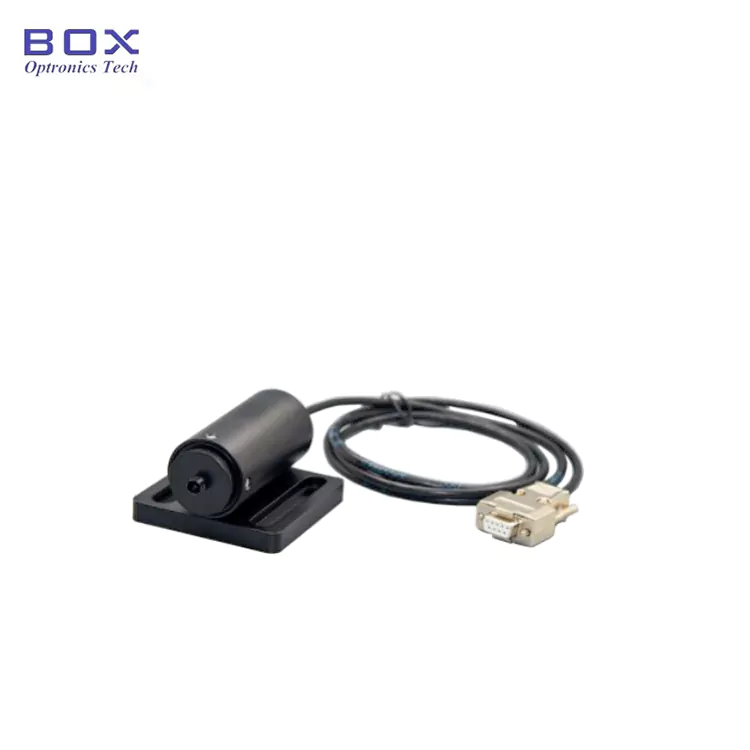

• PMS-9016-6010: InGaAs फोटोडियोड डिटेक्टर (कुनै एकीकृत क्षेत्र छैन), -60~+10dBm (1nW~10mW) को विस्तारित कम-शक्ति दायराको साथ 900~1650nm कभर गर्दै। उच्च-संवेदनशीलता टेलिकम-ब्यान्ड मापनको लागि अनुकूलित।

• PMS-9016-2043: -20~+43dBm (10μW~20W) को फराकिलो पावर दायराको साथ 900~1650nm कभर गर्ने, एकीकृत क्षेत्रको साथ InGaAs फोटोडियोड डिटेक्टर। सामान्य-उद्देश्य टेलिकम र डाटाकम परीक्षणको लागि उपयुक्त।

• PMS-1122-2040: -20~+40dBm (10μW~10W) को पावर दायराको साथ 1100~2200nm कभर गर्ने, एकीकृत क्षेत्रको साथ विस्तारित-तरंग लम्बाइ InGaAs फोटोडियोड डिटेक्टर। छोटो-वेभ इन्फ्रारेड (SWIR) अनुप्रयोगहरूको लागि डिजाइन गरिएको।

होस्ट एकाइहरू

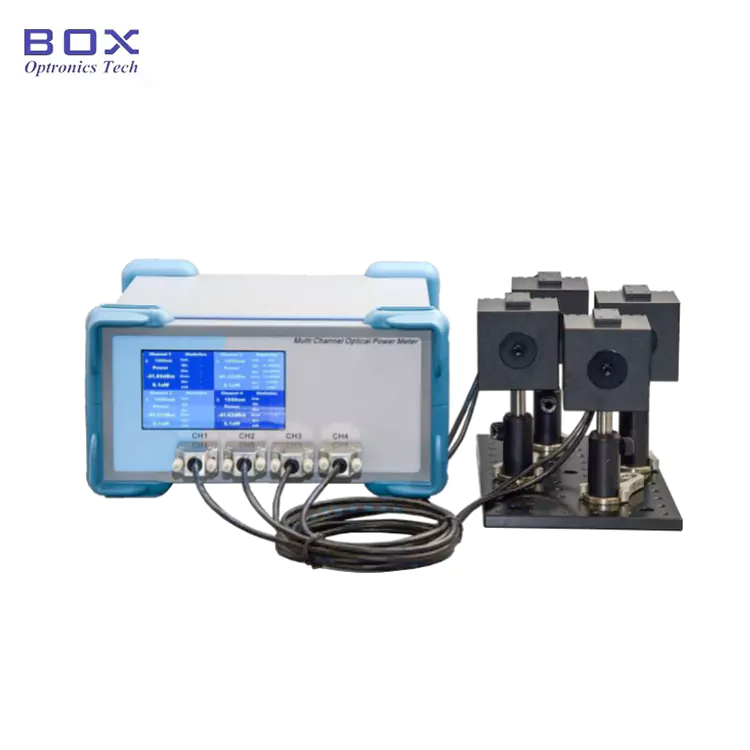

• PM-MC-4-B5 (बेन्चटप मल्टि-च्यानल): ठूला टच-स्क्रिन डिस्प्ले भएको चार-च्यानल बेन्चटप एकाइ, चारवटा डिटेक्टर च्यानलहरूको एकै साथ मापन समर्थन गर्दछ। प्रयोगशाला सेटअपहरू, उत्पादन परीक्षण स्टेशनहरू, र बहु-बिन्दु निगरानी आवश्यक अनुप्रयोगहरूको लागि आदर्श।

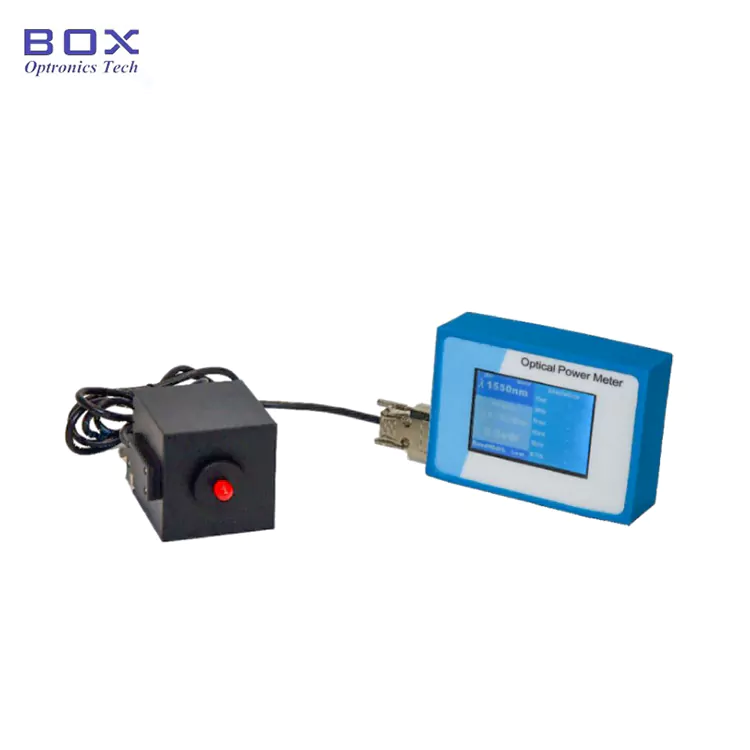

• PM-SC-1-HD (ह्यान्डहेल्ड एकल-च्यानल): टच-स्क्रिन इन्टरफेसको साथ कम्प्याक्ट एकल-च्यानल ह्यान्डहेल्ड एकाई, पोर्टेबिलिटी र क्षेत्र प्रयोगको लागि डिजाइन गरिएको। साइटमा क्यालिब्रेसन, क्षेत्र सेवा, र मोबाइल परीक्षण अनुप्रयोगहरूको लागि उत्तम।

अर्डर गर्दै सूचना-अप्टिकल पावर मिटर

मोडेल नामकरण

होस्ट इकाई नामकरण सम्मेलन

PM - XX - X - XX

उदाहरण: PM-MC-4-B5

डिटेक्टर नामकरण कन्वेंशन

PMS - XXXX - XXXX - XX

उदाहरण: PMS-9016-2040-FC

डाटाशीट र सफ्टवेयर-अप्टिकल पावर मीटर

डाटाशीट

· USB इन्टरफेस मार्फत रिमोट कन्ट्रोल।पीसी सफ्टवेयर डाउनलोड लिङ्क खरिदसँगै समावेश गरिएको छ।

उद्धरण र भुक्तानी सर्तहरू

उद्धरण सर्तहरू

· EXW

· DAP

· FOB

· अन्य सर्तहरू: कृपया छलफल गर्न हामीलाई सम्पर्क गर्नुहोस्।

भुक्तानी सर्तहरू

· PayPal: नमूनाहरू र साना अर्डरहरूको लागि छिटो र सुरक्षित भुक्तानी

· T/T (बैंक स्थानान्तरण): सामान्य उत्पादन आदेशहरूको लागि मानक भुक्तानी विधि

· अलिबाबा व्यापार आश्वासन: खरिदकर्ता ग्यारेन्टीको साथ अनलाइन लेनदेनको लागि सुरक्षित अर्डर सुरक्षा

· क्रेडिट कार्ड: PayPal र Alibaba प्लेटफर्महरू मार्फत उपलब्ध छ

· लचिलो भुक्तानी सर्तहरू: कुराकानी योग्य

नेतृत्व समय

· मानक एकाइहरू (इन-स्टक मोडेलहरू): 3 ~ 5 कार्य दिनहरू

· मानक उत्पादन: 10 ~ 15 कार्य दिनहरू

· भोल्यूम अर्डरहरू: उत्पादन तालिकाको लागि कृपया सम्पर्क गर्नुहोस्

· अन्तर्राष्ट्रिय ढुवानी: ~5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)

· द्रुत सेवा: अनुरोधमा उपलब्ध

अपरेशन नोट्स र ह्यान्डलिंग-अप्टिकल पावर मिटर

सुरक्षा सावधानीहरू

· कहिल्यै सक्रिय लेजर बीम वा अप्टिकल आउटपुट पोर्टमा सीधै नहेर्नुहोस्

· सँधै उपयुक्त लेजर सुरक्षा प्रोटोकलहरू पालना गर्नुहोस् र उपयुक्त लेजर सुरक्षा चश्मा लगाउनुहोस्

· प्रयोगमा डिटेक्टर मोडेलको लागि अधिकतम मूल्याङ्कन पावर नाघ्नुहोस्

· एकाइ सफा वा सेवा गर्नु अघि पावर विच्छेद गर्नुहोस्

उपकरणलाई क्षति हुनबाट जोगाउन तोकिएको पावर सप्लाई मात्र प्रयोग गर्नुहोस्

डिटेक्टर हेरचाह र रखरखाव

· डिटेक्टरको एपर्चर सफा र धुलो, तेल र फोहोरबाट मुक्त राख्नुहोस्

· डिटेक्टर सतह सफा गर्दा सफा, लिन्ट-फ्री वाइपहरू र उपयुक्त अप्टिकल क्लिनिङ समाधान प्रयोग गर्नुहोस्

· प्रयोगमा नभएको बेला डिटेक्टरमा सधैं सुरक्षात्मक टोपीहरू बदल्नुहोस्

· औँला वा औजारले सक्रिय डिटेक्टर सतहलाई छुनु हुँदैन

· उचित सफाई उपकरणहरू प्रयोग गरेर सम्मिलित गर्नु अघि फाइबर कनेक्टरहरू सफा गर्नुहोस्

· डिटेक्टरलाई मेकानिकल झटकामा खसाल्न वा अधीनमा राख्नबाट बच्नुहोस्

· प्रयोगमा नभएको बेला सफा, सुख्खा वातावरणमा भण्डार गर्नुहोस्

· आवधिक पुन: क्यालिब्रेसन वार्षिक रूपमा सिफारिस गरिन्छ

गुणस्तर आश्वासन

Box Optronics भरपर्दो, सुसंगत प्रदर्शनको साथ उच्च गुणस्तरको अप्टिकल परीक्षण र मापन उपकरणहरू प्रदान गर्न प्रतिबद्ध छ। हाम्रा सबै अप्टिकल पावर मिटरहरूले ढुवानी गर्नु अघि कडा परीक्षण, क्यालिब्रेसन र गुणस्तर नियन्त्रण प्रक्रियाहरू पार गर्छन्।

वारेन्टी

· डिलिवरीको मिति देखि 12-महिना सीमित वारेन्टी

· वारेन्टीले सामग्री र कारीगरीमा भएका त्रुटिहरूलाई समेट्छ

· वारेन्टी अन्तर्गत दोषपूर्ण एकाइहरूको लागि निःशुल्क मर्मत वा प्रतिस्थापन

· वारेन्टीले दुरुपयोग, दुरुपयोग, अनाधिकृत परिमार्जन, वा उपभोग्य भागहरूको सामान्य पहिरनबाट हुने क्षतिलाई कभर गर्दैन।
