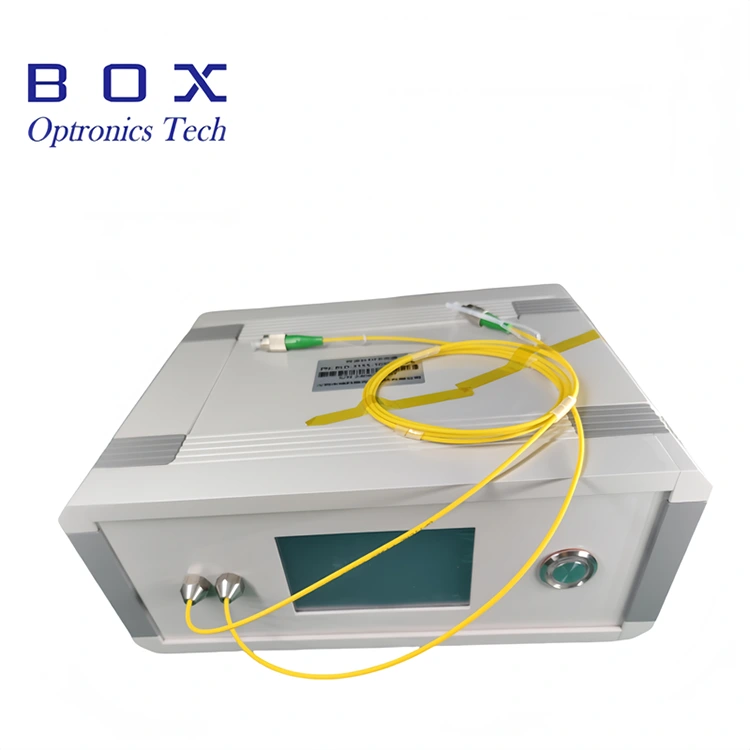

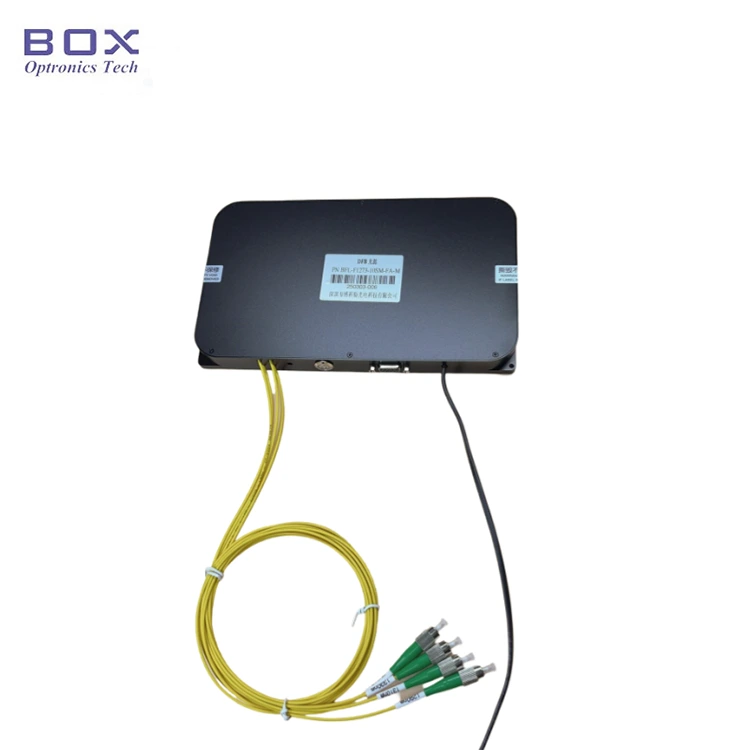

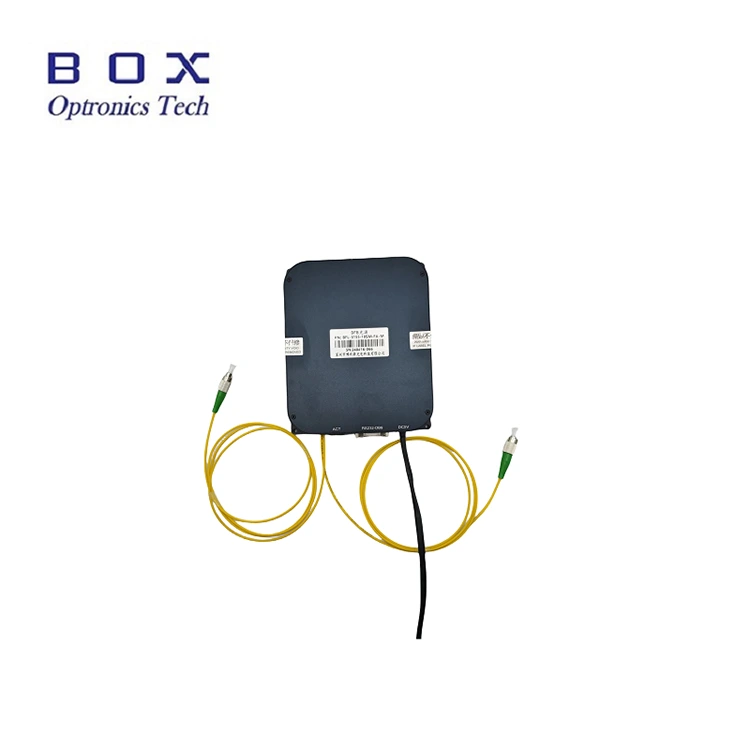

यो एक बहु-च्यानल DFB लेजर स्रोत हो जसले स्वतन्त्र रूपमा कन्फिगर गर्न मिल्ने तरंग दैर्ध्य र निरन्तर-तरंग (CW) सञ्चालनको सुविधा दिन्छ। उपलब्ध तरंगदैर्ध्य विकल्पहरूमा CWDM (1270 ~ 1650 nm), DWDM ITU च्यानलहरू 18 ~ 64, LAN-WDM तरंगदैर्ध्यहरू, साथै 1030 nm र 1064 nm जस्ता विशिष्ट तरंग दैर्ध्यहरू समावेश छन्। उत्पादन दुई कन्फिगरेसनहरूमा उपलब्ध छ: एक स्ट्यान्डअलोन डेस्कटप इकाई वा एक एकीकृत मोड्युलर विकल्प; संचार इन्टरफेस र निगरानी सफ्टवेयर संग सुसज्जित। प्रयोगकर्ताहरूले निश्चित आउटपुट पावर वा पावर-समायोज्य कन्फिगरेसन बीच छनौट गर्न सक्छन्। यो बहु-च्यानल DFB लेजर स्रोतले एकल-च्यानल प्रकाश स्रोत वा धेरै च्यानलहरूमा एकसाथ आउटपुटको रूपमा सञ्चालनलाई समर्थन गर्दछ।
|
प्यारामिटर |
एकाइ |
दोहोरो च्यानलहरू |
चार च्यानलहरू |
नोट |
|
काम तरंगदैर्ध्य |
nm |
1310/1550 |
१२७०/१२९०/१३१०/१३३० |
अनुकूलन योग्य |
|
वैकल्पिक तरंगदैर्ध्य |
nm |
१०३० १०६४ १२७० १२९० १३१० 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 १५५० १५७० १५९० १६१० १६२५ एनएम 1650nm 1683nm |
DFB प्रकार |
|
|
आउटपुट पावर |
mW |
१०/२०/अन्य |
अनुकूलन योग्य |
|
|
साइड मोड दमन अनुपात |
dB |
>३० |
|
|
|
काम गर्ने मोड |
- |
CW |
|
|
|
पावर समायोजन दायरा |
- |
10~100% |
|
|
|
छोटो अवधि स्थिरता (१५ मिनेट) |
dB |
≤±०.०२ बराबर ≤±0.5% |
|
|
|
दीर्घकालीन स्थिरता (८ घण्टा) |
dB |
≤±०.०५ बराबर ≤±1.2% |
|
|
|
कनेक्टर |
- |
एफसी/एपीसी |
अनुकूलन योग्य |
|
|
फाइबर प्रकार |
- |
Hi1060/SMF-28/PM1550 |
अनुकूलन योग्य |
|
|
प्याकेज |
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
|
150(W)×125 (D)×20 (H) |
मोड्युल |
|||
|
विद्युत आपूर्ति |
V |
AC 110~240V, <20W |
बेन्चटप |
|
|
DC 5V/4A, <15W |
मोड्युल |
|||
|
पावर खपत |
W |
≤60 |
|
|
|
सञ्चालन तापमान दायरा |
℃ |
-५ ~+५५ |
|
|
|
भण्डारण तापमान दायरा |
℃ |
-४० ~+८५ |
|
|
● अनुकूलन योग्य तरंगदैर्ध्य र आउटपुट शक्तिहरू;
● २~१६ च्यानलहरू उपलब्ध छन्;
● स्थिर वा समायोज्य उत्पादन शक्ति;
● उच्च आउटपुट स्थिरता, सानो आकार, र छिटो स्टार्टअप।
● WDM, AWG, PLC उपकरण विभेदक हानि, फिर्ता नोक्सान पत्ता लगाउने;
● नेत्र सम्बन्धी OCT;
● फाइबर उपकरण क्यालिब्रेसन र निष्क्रिय घटक परीक्षण प्रणाली।
● उपलब्ध तरंगदैर्ध्य (nm):
|
1030 |
१०६४ |
१२७० |
१२९० |
१३१० |
1330 |
|
1350 |
1370 |
1390 |
१४१० |
१४५० |
१४७० |
|
1490 |
१५१० |
१५३० |
१५५० |
१५७० |
१५९० |
|
1610 |
1625 |
१६५० |
1683 |
|
|

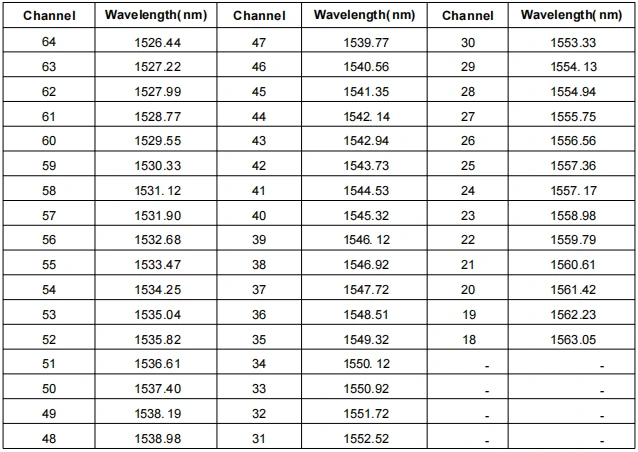

● ITU च्यानल १८ ~ ६४ तरंगदैर्ध्य (मिमी):

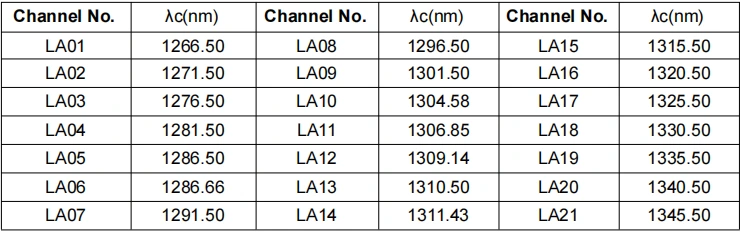

● LAN-WDM तरंगदैर्ध्य (मिमी):
चरण १। अनप्याकिंग: विधानसभा अघि, जाँच गर्नुहोस् कि सबै सामानहरू पूरा भए।
चरण २। बिजुली आपूर्ति: DC स्विचिंग पावर सप्लाई वा एक विनियमित बिजुली आपूर्तिमा जडान गरिएको छ जसले तिनीहरूको बिजुली आपूर्ति आवश्यकताहरू पूरा गर्दछ। मूल मिलाइएको पावर एडाप्टर (DC5V वा DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (स्थानीय भोल्टेज मापदण्ड अनुसार पावर एडाप्टर आपूर्ति।)
चरण ३। आउटपुट फाइबर जडान गर्दै: फाइबर कनेक्टर वा फ्ल्यान्जमा डस्ट क्याप खोल्नुहोस्, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा विभाजन गर्नुहोस् कि त्यहाँ कुनै प्रदूषण र क्षति नभएको पुष्टि गरेपछि परीक्षण गर्न सकिन्छ।
Setp4। होस्ट कम्प्युटरमा जडान गर्नुहोस्: बहु-च्यानल DFB लेजर स्रोत र कम्प्युटर जडान गर्न USB-RS485 DB9 डाटा केबल प्रयोग गर्नुहोस्; सिरियल पोर्ट डाटा केबल पहिचान गर्न कम्प्युटरले पहिले समर्पित सिरियल पोर्ट ड्राइभर स्थापना गर्नुपर्छ, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही रूपमा जडान र सञ्चार गर्न सकिँदैन। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।

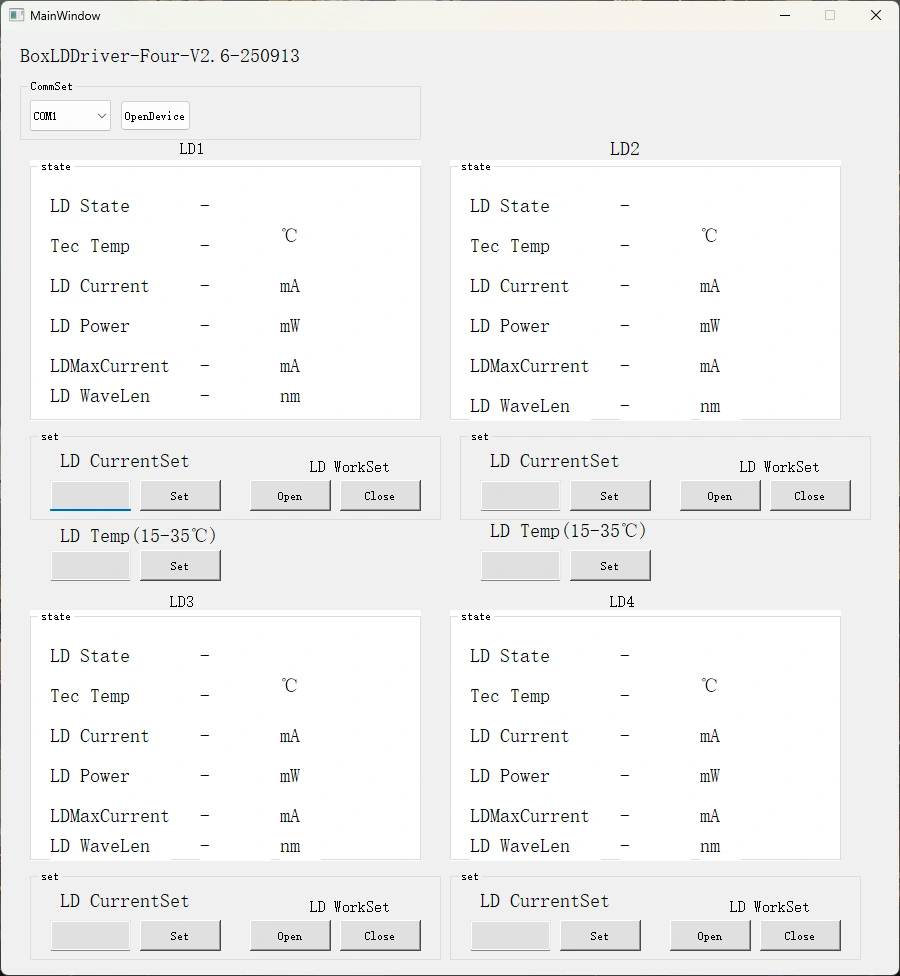

चरण ५। नियन्त्रण सफ्टवेयर: बक्स ओप्ट्रोनिक्सले बहु-च्यानल DFB लेजर स्रोतको LD वर्तमान र LD तापमान नियन्त्रण गर्न सिरियल आदेश वा PC सफ्टवेयर प्रदान गर्दछ। सही पोर्ट छान्नुहोस्, वर्तमान र तापमान सेट गर्नुहोस्, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, प्रारम्भिक अपरेशनमा ड्राइभ करन्टलाई बिस्तारै र्याम्प गर्नुहोस्। तुरुन्तै पूर्ण करेन्ट लागू नगर्नुहोस्।)
