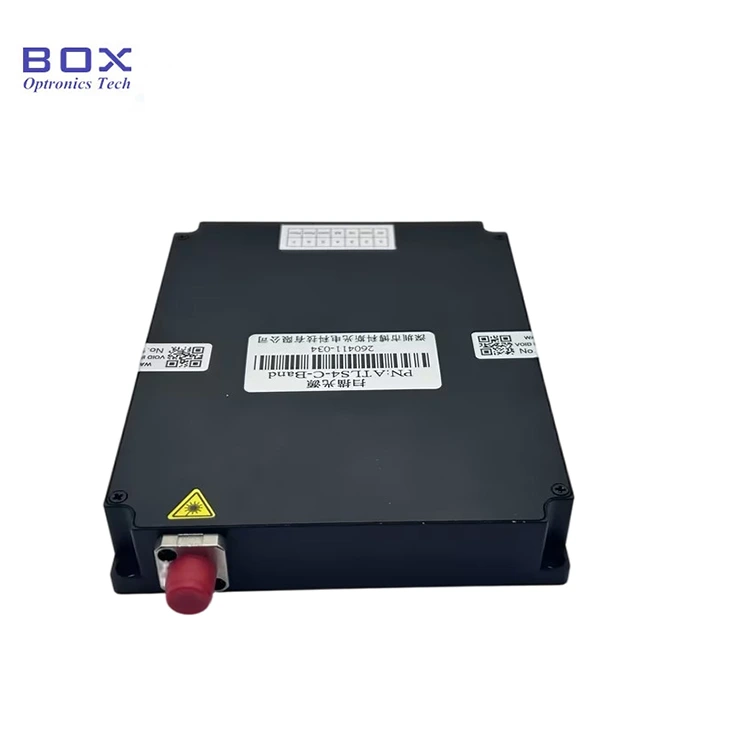

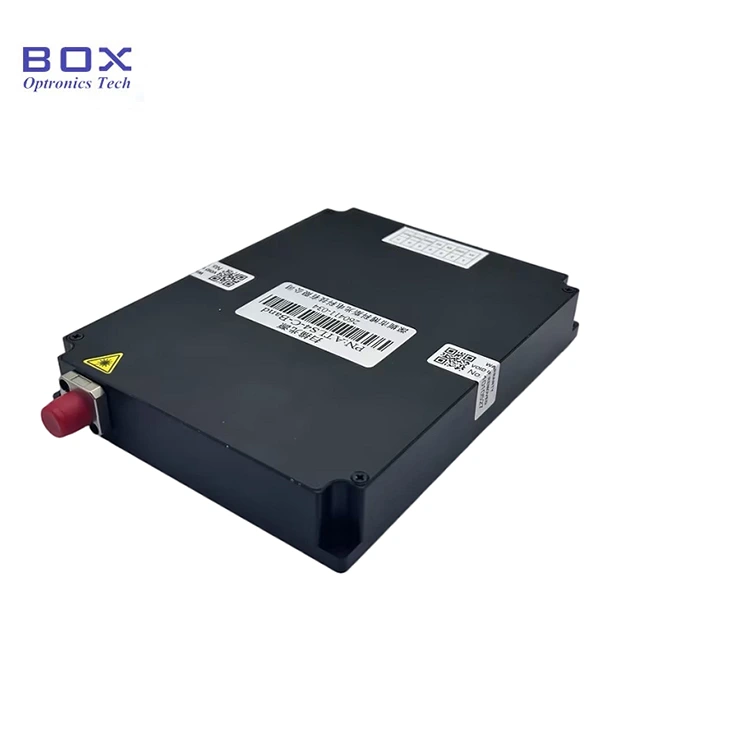

Box Optronics को C-Band Tunable Laser Module (ATLS4 / HTLS4 Series) एक कम्प्याक्ट, एकीकृत ट्युनेबल लेजर मोड्युल हो जसले पूर्ण C-ब्यान्ड तरंगदैर्ध्य दायरा र फाइबर-कपल्ड आउटपुटलाई कभर गर्दछ।
ATLS4 मोडेल सटीक तरंगदैर्ध्य ट्युनिङको लागि अनुकूलित छ, 10 pm को एक विशिष्ट तरंग दैर्ध्य चरण आकार, ≤100 µs तरंगदैर्ध्य स्विच गर्ने समय, र 5 MHz तल साँघुरो लाइनविड्थ प्रदर्शन प्रदान गर्दछ। यो FBG सोधपुछ, न्यारोब्यान्ड अप्टिकल फिल्टर क्यारेक्टराइजेशन, DWDM कम्पोनेन्ट परीक्षण, र सटीक फोटोनिक मापन सहित उच्च स्पेक्ट्रल सटीकता चाहिने अनुप्रयोगहरूको लागि आदर्श हो।
HTLS4 मोडेल द्रुत तरंगदैर्ध्य स्क्यानिङ अनुप्रयोगहरूका लागि डिजाइन गरिएको छ, जसमा 1 µs सम्म द्रुत तरंग दैर्ध्य ट्युनिङ प्रतिक्रिया, 1000 nm/s भन्दा बढी उच्च-गति स्क्यानिङ क्षमता, र लगभग 1 MHz लाइनविड्थ। यो गतिशील FBG सेन्सिङ, उच्च-थ्रुपुट अप्टिकल कम्पोनेन्ट परीक्षण, र छिटो स्पेक्ट्रल अधिग्रहण अनुप्रयोगहरूको लागि अनुकूलित छ।
दुबै मोडेलहरूले समान मेकानिकल प्याकेज, विद्युतीय इन्टरफेस, र फाइबर आउटपुट कन्फिगरेसन साझा गर्दछ, जसले प्रणाली डिजाइनरहरूलाई मेकानिकल वा विद्युतीय एकीकरण डिजाइन परिवर्तन नगरी अनुप्रयोग आवश्यकताहरूको आधारमा उपयुक्त प्रदर्शन ग्रेड चयन गर्न अनुमति दिन्छ।
• चौडा C-ब्यान्ड तरंगदैर्ध्य ट्युनिङ दायरा: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)
• उच्च तरंगदैर्ध्य सटीकता: ±10pm निरपेक्ष, ±2pm स्थिरता, <3pm पुनरावृत्ति
• द्रुत ट्युनिङ गति: ≤100µs (ATLS4) / ≤1µs (HTLS4) प्रति चरण
• उच्च स्क्यानिङ गति: >40nm/s 10pm चरण (ATLS4) / >1000nm/s 20pm चरण (HTLS4)
• राम्रो तरंग लम्बाइको चरण: 10pm typical (ATLS4) / 20pm typical (HTLS4)
• उच्च आउटपुट पावर: >१०dBm(१०mW) पूर्ण ट्युनिङ दायरा भरि
• उत्कृष्ट पावर स्थिरता: ±0.05dBm
• गुड पावर फ्लैटनेस: ≤±0.3dB
• उच्च साइड-मोड दमन अनुपात: >35dB (ATLS4) / >40dB (HTLS4)
• कम सापेक्षिक तीव्रता आवाज: <-135dB/Hz
• साँघुरो रेखा चौडाइ: <5MHz (ATLS4) / ~1MHz विशिष्ट (HTLS4), स्थिर
• मानक FC/APC फाइबर कनेक्टर आउटपुट
• कम्प्याक्ट मोड्युल फारम कारक: 134x104x21mm
• 5V DC आपूर्ति, <5W सामान्य बिजुली खपत
• व्यापक सञ्चालन तापमान दायरा: -20°C देखि +65°C
• फाइबर ब्राग ग्रेटिंग (FBG) डिमोड्युलेसन र सोधपुछ प्रणाली
• अप्टिकल निष्क्रिय उपकरण परीक्षण र विशेषता (सम्मिलन हानि, रिटर्न हानि, फिल्टर प्रतिक्रिया)
• DWDM कम्पोनेन्ट र वेभलेन्थ डिभिजन मल्टिप्लेक्सर परीक्षण
• तापक्रम, तनाव र कम्पन मापनका लागि फाइबर अप्टिक सेन्सिङ प्रणालीहरू
• पुल, सुरुङ, पाइपलाइन र विन्ड टर्बाइन ब्लेडहरूको संरचनात्मक स्वास्थ्य अनुगमन
• अप्टिकल स्पेक्ट्रम मापन र विश्लेषणको लागि ट्यून गर्न मिल्ने लेजर स्रोतहरू
• फोटोनिक्स र अप्टिकल संचार प्रयोगशालाहरूमा अनुसन्धान र विकास
• अप्टिकल परीक्षण र मापन उपकरणहरूमा OEM एकीकरण
अप्टिकल र तरंग लम्बाइ निर्दिष्टीकरण
|
प्यारामिटर |
ATLS4-C-Band |
HTLS4-C-Band |
एकाइ |
|
तरंगदैर्ध्य दायरा |
>४० (प्रकार १५२५–१५६८) |
> ४५ (प्रकार १५२५–१५६९) |
nm |
|
ट्युनिङ गति (प्रति चरण) |
≤100 (प्रकार) |
≤1 (प्रकार) |
µs |
|
स्क्यानिङ गति |
>40 (चरण 10pm) |
>1000 (चरण 20pm) |
nm/s |
|
स्क्यानिङ चरण आकार |
१० (प्रकार) |
२० (प्रकार) |
pm |
|
निरपेक्ष तरंगदैर्ध्य शुद्धता |
±10 (प्रकार। <5) |
±१० |
pm |
|
सापेक्ष तरंगदैर्ध्य शुद्धता |
±5 (प्रकार। <2) |
/ |
pm |
|
तरंगदैर्ध्य पुनरावृत्ति |
<3 |
±2 |
pm |
|
तरंगदैर्ध्य स्थिरता |
±2 |
±2 |
pm |
|
आउटपुट पावर |
>१० |
>१० |
dBm |
|
शक्ति स्थिरता |
± ०.०५ |
± ०.०५ |
dBm |
|
शक्ति समतलता |
≤±0.3 |
≤±0.3 |
dB |
|
साइड मोड दमन अनुपात |
>35 |
>४० |
dB |
|
सापेक्ष तीव्रता शोर |
<-१३५ |
<-१३५ |
dB/Hz |
|
रेखा चौडाइ (स्थिर) |
<5 |
~1 (प्रकार) |
MHz |
मेकानिकल र इलेक्ट्रिकल निर्दिष्टीकरण
|
प्यारामिटर |
निर्दिष्टीकरण |
एकाइ |
|
फाइबर कनेक्टर |
एफसी/एपीसी |
- |
|
सञ्चालन तापमान |
-२० ~ +६५ |
°C |
|
आपूर्ति भोल्टेज |
5 |
V |
|
आपूर्ति वर्तमान |
२ (प्रकार) |
A |
|
पावर खपत |
<5 (प्रकार) |
W |
|
आयाम (L × W × H) |
१३४ × १०४ × २१ |
mm |

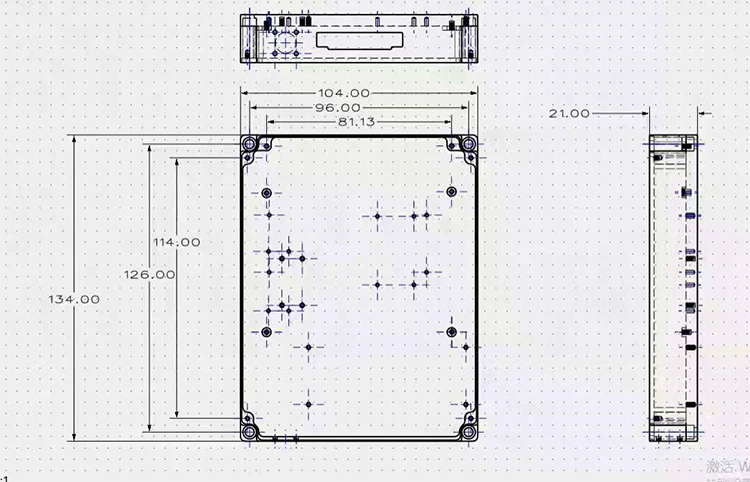

मोड्युल आयाम: 134mm (L) × 104mm (W) × 21mm (H)
मोडेल नामकरण
XTLS4-C-Band
उदाहरणहरू: ATLS4-C-Band, HTLS4-C-Band
|
क्षेत्र |
कोड |
विवरण |
|
शृङ्खला |
ATLS4 / HTLS4 |
ATLS4 = मानक ट्युनेबल लेजर; HTLS4 = उच्च-गति ट्युनेबल लेजर |
|
वेभलेन्थ ब्यान्ड |
C |
सी-ब्यान्ड (१५२५–१५६९ एनएम) |
|
कन्फिगरेसन |
ब्यान्ड |
मानक मोड्युल कन्फिगरेसन |
A: ATLS4 र HTLS4 ले समान मेकानिकल प्याकेज, विद्युतीय इन्टरफेस, र फाइबर आउटपुट साझा गर्दछ, तर ट्युनिङ गति, चरण आकार, र लाइनविड्थ प्रदर्शनमा फरक छ।
TheATLS4 मानक संस्करणले 10 pm तरंगदैर्ध्य चरण आकार, ≤100 µs एकल-चरण तरंग दैर्ध्य स्विच गर्ने समय, >40 nm/s स्क्यानिङ गति (10 pm चरण), र <5 MHz को एक संकीर्ण रेखा चौडाइ प्रदान गर्दछ, यसलाई उच्च-रिजोल्युशन र प्रिसन वर्णक्रमीय वर्णक्रम मापनको लागि आदर्श बनाउँछ।
TheHTLS4 उच्च-गति संस्करणले ≤1 µs एकल-चरण तरंग दैर्ध्य स्विच गर्ने समय र 1000 nm/s स्क्यानिङ गति 20 pm तरंगदैर्ध्य चरण रिजोल्युसनको साथ प्रदान गर्दछ, यसलाई द्रुत FBG सोधपुछ, डायनामिक फाइबर सेन्सिङ, र उच्च-थ्रुपुट कम्पोटिङ् परीक्षणको लागि आदर्श बनाउँछ।
स्क्यानिङ गति, तरंगदैर्ध्य रिजोल्युसन, र सिग्नल-टु-आवाज अनुपातको लागि तपाईंको अनुप्रयोग आवश्यकताहरूमा आधारित मोडेल चयन गर्नुहोस्।
A: हो। ATLS4 र HTLS4 ट्युनेबल लेजर मोड्युलहरू FBG सोधपुछ प्रणालीहरूको लागि व्यापक रूपमा उपयुक्त छन्। तिनीहरूको सटीक तरंगदैर्ध्य ट्युनिङ क्षमता, उच्च तरंग दैर्ध्य रिजोल्युसन, र स्थिर अप्टिकल आउटपुटले तापमान, तनाव, र कम्पन परिवर्तनहरूको कारणले FBG तरंगदैर्ध्य परिवर्तनहरूको सही ट्र्याकिङलाई अनुमति दिन्छ। ATLS4 उच्च-रिजोल्युसन स्पेक्ट्रल विश्लेषणको लागि अनुकूलित छ, जबकि HTLS4 गतिशील FBG सेन्सिङ र उच्च-थ्रुपुट मापनको लागि उच्च-गति स्क्यानिङ क्षमता प्रदान गर्दछ।
A: दुबै मोडेलहरूले ± 0.05dBm पावर स्थिरता र ≤± 0.3dB पावर फ्ल्यानेसको साथ पूर्ण ट्युनिङ दायरामा>10dBm आउटपुट पावर प्रदान गर्दछ। एकीकृत पावर कन्ट्रोल लूपले लगातार आउटपुट पावर कायम राख्छ किनकि तरंगदैर्ध्य ट्युन गरिएको छ, पावर भिन्नताको कारणले मापन त्रुटिहरू कम गर्दै।
A: MOQ 1 इकाई हो। हामी लचिलो अर्डर मात्राहरूलाई समर्थन गर्छौं, R&D को लागि एकल एकाइहरू र OEM एकीकरणको लागि भोल्युम उत्पादनको लागि प्रोटोटाइप। तपाईंको आवश्यक मात्रामा विशिष्ट मूल्य निर्धारणको लागि हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

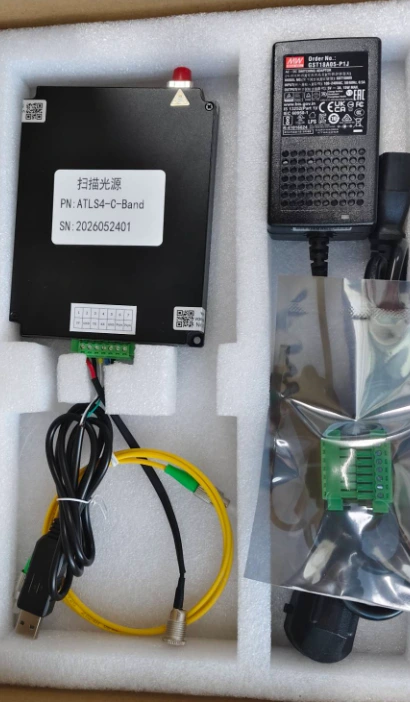

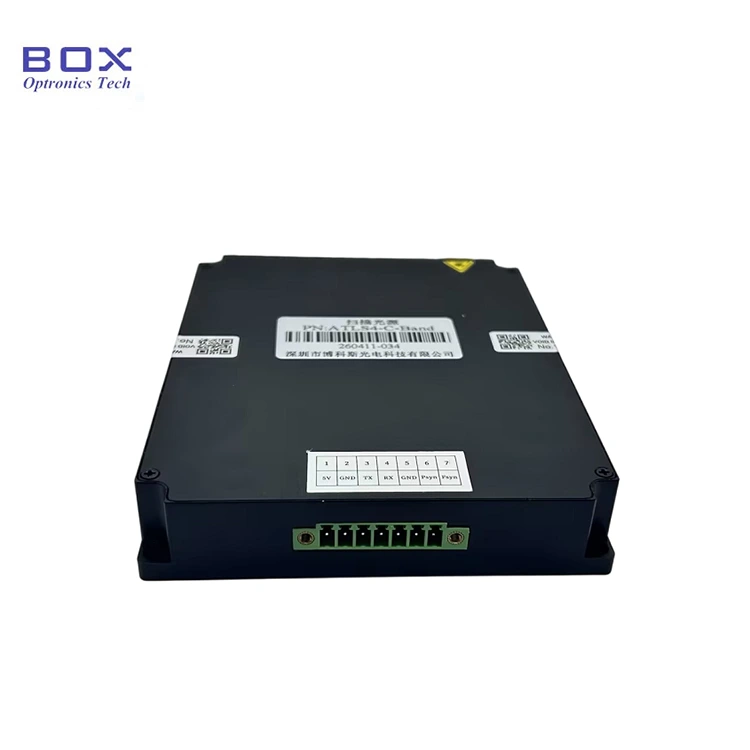

ATLS4-C-ब्यान्ड ट्युनेबल लेजर मोड्युल

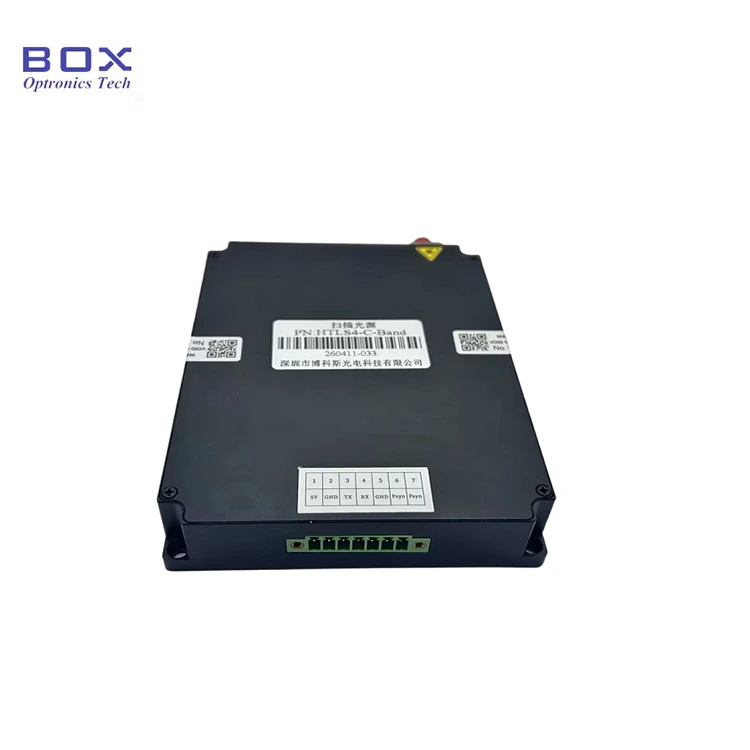

HTLS4-C-ब्यान्ड ट्युनेबल लेजर मोड्युल
• मानक उत्पादन: १~२ हप्ता
• भोल्युम अर्डरहरू: उत्पादन तालिकाको लागि कृपया हामीलाई सम्पर्क गर्नुहोस्
• कस्टम अर्डरहरू: ३ ~ ४ हप्ता
• अन्तर्राष्ट्रिय ढुवानी: ~5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)
