850nm उच्च शक्ति सर्कुलेटर

Box Optronics एक पेशेवर 850nm उच्च शक्ति सर्कुलेटर आपूर्तिकर्ता हो। हाम्रो 850nm अप्टिकल सर्कुलेटरले 25dB सम्मको उच्च पृथकता, 1.0dB विशिष्टको कम इन्सर्सन हानि, र 10W कुल पावर सम्म उच्च पावर ह्यान्डलिंग सुविधा दिन्छ। EDFA, रमन एम्पलीफायरहरू, फाइबर सेन्सरहरू, र फाइबर उपकरणहरूको लागि डिजाइन गरिएको, यो 3-पोर्ट सर्कुलेटरले असाधारण विश्वसनीयता र स्थिर प्रदर्शन प्रदान गर्दछ।
हामी तरंगदैर्ध्य, फाइबर प्रकार, कनेक्टर प्रकार, र पावर मूल्याङ्कनका लागि लचिलो अनुकूलन विकल्पहरूको साथ थोक 850nm उच्च-शक्ति परिसंचरण प्रस्ताव गर्दछौं। १२-महिनाको वारेन्टी र विश्वव्यापी प्राविधिक सहयोगद्वारा समर्थित, बक्स अप्ट्रोनिक्सले दूरसञ्चार, सेन्सिङ, र अनुसन्धानमा माग गरिएका अनुप्रयोगहरूको लागि उच्च गुणस्तरको अप्टिकल सर्कुलेटरहरू प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

बक्स अप्ट्रोनिक्सले 850nm हाई पावर सर्कुलेटर, फाइबर-अप्टिक प्रणालीहरूमा सटीक प्रकाश दिशा नियन्त्रणको लागि डिजाइन गरिएको उच्च-प्रदर्शन निष्क्रिय अप्टिकल कम्पोनेन्ट आपूर्ति गर्दछ। यो 3-पोर्ट सर्कुलेटरले उत्कृष्ट अप्टिकल कार्यसम्पादन कायम राख्दै पोर्टबाट पोर्टमा क्रमिक रूपमा अप्टिकल सिग्नलहरू राउट गर्दै गैर-पारस्परिक प्रसारण सक्षम गर्दछ।

1.0dB जति कम सामान्य सम्मिलन हानि, 25dB विशिष्टको उच्च अलगाव, र 45dB न्यूनतमको उच्च फिर्ता हानिको विशेषता रहेको, यो सर्कुलेटर उच्च-शक्ति 850nm अनुप्रयोगहरूको लागि आदर्श हो। यसले पोर्टहरूमा 500mW/1W/5W/10W सम्म कुल औसत पावर ह्यान्डलिङलाई समर्थन गर्दछ, यसले फाइबर लेजर र एम्पलीफायर प्रणालीहरूको माग गर्न उपयुक्त बनाउँछ।

780-HP फाइबर पिगटेलहरू सहितको कम्प्याक्ट 58×28×26mm प्याकेजमा राखिएको, 850nm उच्च शक्ति सर्कुलेटरले स्थिरता र भरपर्दो दीर्घकालीन कार्यसम्पादन प्रदान गर्दछ।

मुख्य विशेषताहरु

• उच्च अलगाव: 25dB विशिष्ट शिखर अलगाव, 22dB न्यूनतम

• कम सम्मिलन हानि: 1.0dB विशिष्ट, 1.5dB अधिकतम

• उच्च रिटर्न हानि: 45dB न्यूनतम (इनपुट/आउटपुट)

• कम ध्रुवीकरण निर्भर हानि (PDL): ≤0.15dB

• उच्च पावर ह्यान्डलिंग: 500mW, 1W, 5W, 10W सम्म

• उच्च शिखर पावर क्षमता: एनएस पल्स सञ्चालनको लागि <10kW

• उच्च क्रसस्टक दमन: ४५dB न्यूनतम

• कम्प्याक्ट र बलियो प्याकेज डिजाइन: 58×28×26mm

• उच्च-शक्ति अनुप्रयोगहरूको लागि 780-HP फाइबर पिगटेलहरू

• उत्कृष्ट विश्वसनीयता र दीर्घकालीन स्थिरता

• 3-पोर्ट गैर-पारस्परिक प्रकाश प्रसारण

• फराकिलो परिचालन तापमान दायरा: +10°C देखि +50°C

सामान्य अनुप्रयोगहरू

• फाइबर अप्टिक सेन्सिङ प्रणालीहरू

• फाइबर अप्टिक उपकरण र परीक्षण उपकरण

• 850nm फाइबर लेजर प्रणालीहरू

बायोमेडिकल इमेजिङ र OCT प्रणालीहरू

• अनुसन्धान र विकास प्रयोगशालाहरू

• वितरित प्रतिक्रिया (DFB) लेजर सुरक्षा

प्राविधिक विनिर्देशहरू

अप्टिकल स्पेसिफिकेशन्स (T=25°C)

प्यारामिटर	एकाइ	मूल्य
केन्द्र तरंगदैर्ध्य	nm	८३०/८५०
सञ्चालन तरंगदैर्ध्य दायरा	nm	±१०
टाइप गर्नुहोस्। शिखर अलगाव @23°C	dB	25
न्यूनतम अलगाव @23°C	dB	22
टाइप गर्नुहोस्। सम्मिलित हानि @23°C	dB	1.0
अधिकतम सम्मिलित हानि @23°C	dB	1.5
ध्रुवीकरण निर्भर हानि @23°C	dB	≤०.१५
न्यूनतम रिटर्न हानि (इनपुट/आउटपुट)	dB	45
न्यूनतम क्रसस्टल्क	dB	45
अधिकतम औसत अप्टिकल शक्ति	W	१० (कुल, पोर्ट १ र पोर्ट २)
अधिकतम शिखर शक्ति (एनएस पल्स)	kW	<१०

मेकानिकल र वातावरणीय विशिष्टताहरू

प्यारामिटर	एकाइ	मूल्य
फाइबर प्रकार	-	780-HP
अधिकतम तन्य भार	N	5
प्याकेज आयामहरू	mm	५८×२८×२६
सञ्चालन तापमान	°C	+१० ~ +५०
भण्डारण तापमान	°C	० ~ +६०

*नोट: माथिको विनिर्देशहरू जडानकर्ताहरू बिना यन्त्रहरूका लागि हुन्। कनेक्टरहरू भएका यन्त्रहरूका लागि, ह्यान्डलिङ पावर 1W मा सीमित छ, इन्सर्सन हानि 0.3dB बढी छ, रिटर्न हानि 5dB कम छ, र विलुप्त हुने अनुपात 2dB कम छ।

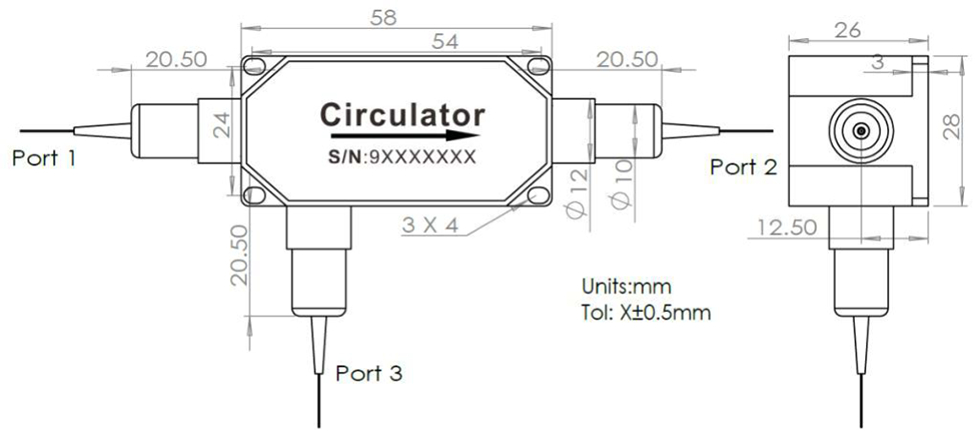

प्याकेज आयामहरू

850nm हाई पावर सर्कुलेटरलाई निम्न आयामहरू (इकाई: मिमी) भएको कम्प्याक्ट, बलियो आवासमा प्याकेज गरिएको छ:

• प्याकेज साइज: ५८ × २८ × २६ मिमी

• फाइबर पिगटेलको साथ ३-पोर्ट कन्फिगरेसन

• सुरक्षित स्थापनाको लागि 4 माउन्टिंग प्वालहरू

• सहिष्णुता: ± ०.५ मिमी

पोर्ट कन्फिगरेसन

यो 3-पोर्ट अप्टिकल सर्कुलेटरले 1 → 2 → 3 → 1 अनुक्रममा दिशाहीन अप्टिकल सिग्नल रूटिङ सक्षम गर्दछ:

• पोर्ट १ → पोर्ट २: कम इन्सर्सन हानि फर्वार्ड ट्रान्समिशन

• पोर्ट २ → पोर्ट ३: ब्याकस्क्याटर्ड/प्रतिबिम्बित संकेतहरूको रूटिङ

• पोर्ट ३ → पोर्ट १: सर्कुलेशन लूप पूरा गर्ने फर्वार्ड ट्रान्समिशन, उल्टो बाटोहरूमा उच्च अलगाव कायम राख्दै

यन्त्रले दिशात्मक संकेत प्रसार सुनिश्चित गर्न र गैर-नजिक पोर्टहरू बीच प्रभावकारी अलगाव सुनिश्चित गर्न गैर-पारस्परिक अप्टिकल डिजाइन प्रयोग गर्दछ, यसलाई फाइबर सेन्सिङ, लेजर सुरक्षा, र अप्टिकल मापन प्रणालीहरूको लागि आदर्श बनाउँछ।

कार्य सिद्धान्त

एक 850nm उच्च-शक्ति अप्टिकल सर्कुलेटर एक निष्क्रिय बहु-पोर्ट गैर-पारस्परिक उपकरण हो जसले अप्टिकल संकेतहरूलाई अनुक्रमिक 1 → 2 → 3 → 1 दिशामा रूट गर्दछ, फाइबर अप्टिक प्रणालीहरूमा दिशात्मक संकेत व्यवस्थापन सक्षम पार्छ।

यन्त्र ध्रुवीकरण-निर्भर अप्टिकल राउटिङ कम्पोनेन्टहरूसँग मिलाएर फराडे रोटेशन प्रभावमा आधारित छ।

कार्य सिद्धान्त:

फराडे रोटेटर: एक निश्चित गैर-पारस्परिक ध्रुवीकरण रोटेशन (सामान्यतया 45°) को परिचय दिन्छ, प्रसार दिशाबाट स्वतन्त्र।

•ध्रुवीकरण राउटिंग अप्टिक्स: ध्रुवीकरण स्थितिमा आधारित प्रत्यक्ष अप्टिकल संकेतहरू

• गैर-पारस्परिक प्रसारण: उल्टो प्रसार मार्गहरू बीच उच्च अलगाव संग दिशात्मक संकेत मार्ग सुनिश्चित गर्दछ

प्रमुख कार्यहरू:

• अगाडि र पछाडी प्रचार गर्ने अप्टिकल संकेतहरू अलग गर्दछ

• लेजर स्रोतहरूलाई ब्याक-रिफ्लेक्सनबाट जोगाउँछ

• फाइबर अप्टिक सेन्सिङ र लेजर प्रणालीहरूमा द्विदिशात्मक सञ्चालन सक्षम गर्दछ

• मापन र सेन्सिङ आर्किटेक्चरमा सिग्नल रूटिङलाई समर्थन गर्दछ

किन बक्स ओप्ट्रोनिक्स छान्नुहोस्?

• ढुवानी अघि १००% परीक्षणको साथ कडा गुणस्तर नियन्त्रण

• स्थिर थोक वितरण क्षमता संग प्रतिस्पर्धी मूल्य निर्धारण

तरंगदैर्ध्य, पावर, फाइबर र कनेक्टरहरूको लागि लचिलो अनुकूलन विकल्पहरू

•7×24 घण्टा प्राविधिक समर्थन र छिटो प्रतिक्रिया

• मूल्याङ्कनका लागि नमूना परीक्षण उपलब्ध छ

• DHL, UPS, र FedEx एक्सप्रेस डेलिभरीको साथ विश्वव्यापी ढुवानी

आदेश जानकारी

मोडेल नामकरण

HPCIR - XXX - X - X - X - X - XX - XX

क्षेत्र	कोड	विकल्प
उत्पादन श्रृंखला	HPCIR	उच्च शक्ति सर्कुलेटर
तरंगदैर्ध्य	८३०, ८५०	830: 830nm, 850: 850nm
फाइबर प्रकार	१, एस	1: 780-HP फाइबर, S: निर्दिष्ट
पिगटेल प्रकार	०, १	0: 250μm बेयर फाइबर, 1: 900μm लूज ट्यूब
फाइबर लम्बाइ	०, १	०: ०.८ मिटर, १: १ मिटर
प्याकेज आयाम	०, एस	0: 58x28x26mm, S: निर्दिष्ट
ह्यान्डलिंग शक्ति	००, ०१, ०५, १०	00: 500mW, 01: 1W, 05: 5W, 10: 10W
कनेक्टर प्रकार	FU, FA, SA, LA	FU: FC/UPC \| FA: FC/APC \| SA: SC/APC \| LA: LC/APC \| अन्य: अनुकूलन

उदाहरण: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm हाई पावर सर्कुलेटर, 780-HP फाइबर, 900μm लूज ट्यूब, 1m फाइबर लम्बाइ, 58x28x26mm प्याकेज, 10W ह्यान्डलिंग पावर, FC/APC कनेक्टर

उपलब्ध अनुकूलन विकल्पहरू

•केन्द्र तरंगदैर्ध्य: 830nm, 850nm, अनुरोधमा उपलब्ध अन्य तरंग दैर्ध्य

•पावर मूल्याङ्कन: 500mW, 1W, 5W, 10W, अनुकूलन डिजाइनहरूको लागि उच्च शक्ति उपलब्ध

फाइबर प्रकार: 780-HP, अन्य विशेष फाइबर

•फाइबर लम्बाइ: ०.५ मिटर, ०.८ मिटर, १ मिटर, १.५ मिटर, २ मिटर (कस्टम लम्बाइ उपलब्ध)

•पिगटेल प्रकार: 250μm बेयर फाइबर, 900μm लूज ट्यूब, 3.0mm लूज ट्यूब

•कनेक्टर प्रकार: FC/UPC, FC/APC, SC/APC, LC/APC, वा अनुकूलन कनेक्टरहरू

प्याकेज आकार: मानक 58x28x26mm वा अनुकूलन प्याकेज आयाम

• 4-पोर्ट सर्कुलेटर कन्फिगरेसनहरू अनुरोधमा उपलब्ध छन्

अनुकूलन आवश्यकताहरूको लागि, कृपया हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

डाटाशीट र परीक्षण रिपोर्ट

प्रत्येक 850nm उच्च शक्ति सर्कुलेटर मापन प्रदर्शन प्यारामिटर कागजात एक व्यापक परीक्षण रिपोर्ट संग पठाइन्छ। डाटाशीट PDF फाइलमा विस्तृत विनिर्देशहरू र कार्यसम्पादन कर्भहरू समावेश छन्।

• प्रत्येक एकाइ संग व्यक्तिगत परीक्षण रिपोर्ट समावेश

डाटाशीट

उद्धरण र भुक्तानी सर्तहरू

उद्धरण सर्तहरू

•EXW (Ex Works): यदि तपाईंसँग DHL/UPS/FedEx खाता छ भने सिफारिस गरिन्छ। हामी तपाईंको खाता प्रयोग गरेर जहाज; कुनै ढुवानी लागत हामी द्वारा चार्ज गरिएको छैन।

• DAP (ठाउँमा डेलिभर गरिएको): यदि तपाईंसँग कुरियर खाता छैन भने, हामी प्रिपेड फ्रेटको साथ ढुवानीको व्यवस्था गर्न सक्छौं।

•अन्य सर्तहरू: कृपया हामीलाई छलफल गर्न सम्पर्क गर्नुहोस्।

भुक्तानी सर्तहरू

PayPal: नमूनाहरू र साना आदेशहरूको लागि छिटो र सुरक्षित भुक्तानी

•T/T (बैंक स्थानान्तरण): सामान्य उत्पादन आदेशहरूको लागि मानक भुक्तानी विधि

•अलिबाबा व्यापार आश्वासन: खरिदकर्ता ग्यारेन्टीको साथ अनलाइन लेनदेनको लागि सुरक्षित अर्डर सुरक्षा

• लचिलो भुक्तानी सर्तहरू: दीर्घकालीन वा रणनीतिक साझेदारहरूको लागि कुराकानी योग्य

नेतृत्व समय

मानक उत्पादन: ~ 10-15 कार्य दिनहरू

• अनुकूलन कन्फिगरेसनहरू: 15-20 कार्य दिनहरू

• भोल्युम अर्डरहरू: कृपया उत्पादन तालिकाको लागि सम्पर्क गर्नुहोस्

•अन्तर्राष्ट्रिय ढुवानी: ~3-5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)

• द्रुत सेवा: अनुरोधमा उपलब्ध

सञ्चालन नोट र ह्यान्डलिंग

ESD संरक्षण

जबकि अप्टिकल सर्कुलेटरहरू निष्क्रिय उपकरणहरू हुन्, प्रदर्शन र विश्वसनीयता कायम राख्न उचित ह्यान्डलिङ आवश्यक छ।

• सफा, धुलो-रहित सतहमा काम गर्नुहोस्

•फाइबरको छेउको अनुहारलाई सीधै छुनु हुँदैन

• प्रयोगमा नभएको बेला जडानकर्ताहरूमा धुलो टोपी राख्नुहोस्

• ह्यान्डलिंग र स्थापना गर्दा उचित ESD सुरक्षा प्रयोग गर्नुहोस्

फाइबर ह्यान्डलिंग

• फाइबरको अत्यधिक झुकावबाट बच्नुहोस्

• फाइबर पिगटेलहरू तान्नुहोस् वा ट्विस्ट नगर्नुहोस्

• जडान गर्नु अघि फाइबर कनेक्टरहरू सफा गर्नुहोस्

• कनेक्टर प्रयोगमा नभएको बेला सधैँ धुलो टोपीहरू प्रयोग गर्नुहोस्

•प्रयोग गर्नु अघि फाइबर एन्ड-फेस क्षतिको लागि निरीक्षण गर्नुहोस्

पावर ह्यान्डलिंग विचारहरू

सुनिश्चित गर्नुहोस् कि कुल इनपुट पावर मूल्याङ्कन गरिएको अधिकतम भन्दा बढी छैन

• ओभरलोडबाट बच्नको लागि उचित पावर निगरानी प्रयोग गर्नुहोस्

उच्च शक्ति स्तरहरूमा उचित गर्मी अपव्ययको लागि अनुमति दिनुहोस्

• उच्च शक्ति निरन्तर सञ्चालनको लागि तातो सिङ्कमा माउन्ट गर्नुहोस्

•नोट: कनेक्टर-सुसज्जित यन्त्रहरूले पावर ह्यान्डलिङ घटाएको छ (1W अधिकतम)

• अचानक पावर स्पाइकहरूबाट जोगिनुहोस् जुन शिखर पावर मूल्याङ्कनहरू भन्दा बढी हुन सक्छ

स्थापना र माउन्टिङ

• 4 माउन्टिंग प्वालहरू प्रयोग गरेर सर्कुलेटर सुरक्षित रूपमा माउन्ट गर्नुहोस्

अतिरिक्त हानि कम गर्नको लागि उचित पङ्क्तिबद्धता सुनिश्चित गर्नुहोस्

• फाइबर झुकाउने त्रिज्याका लागि पर्याप्त ठाउँ दिनुहोस्

•विश्वसनीयताका लागि निर्दिष्ट तापक्रम दायरा भित्र काम गर्नुहोस् (+१०°C देखि +५०°C)

• फाइबर पिगटेलहरूमा मेकानिकल तनावबाट बच्नुहोस्

सही संकेत मार्गको लागि उचित पोर्ट अभिमुखीकरण सुनिश्चित गर्नुहोस्
