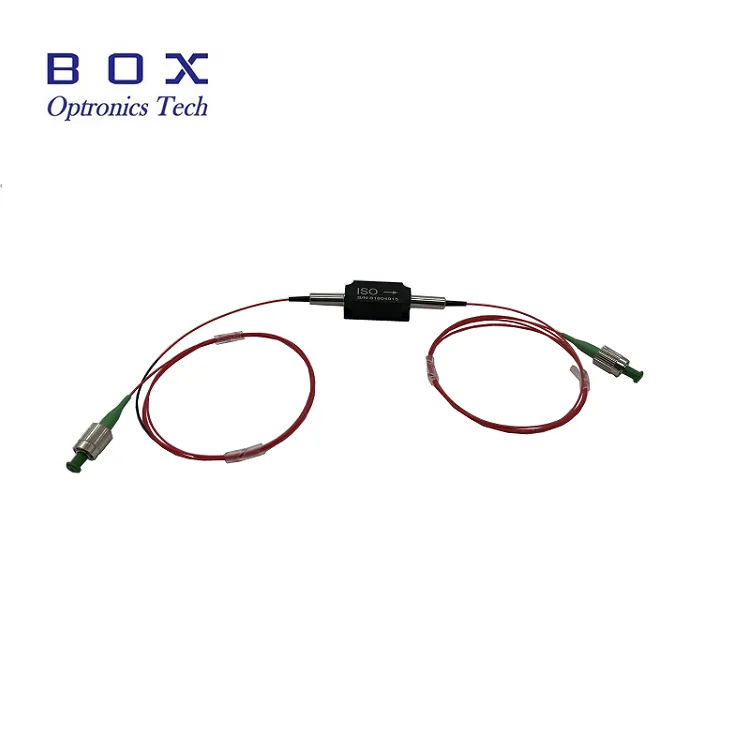

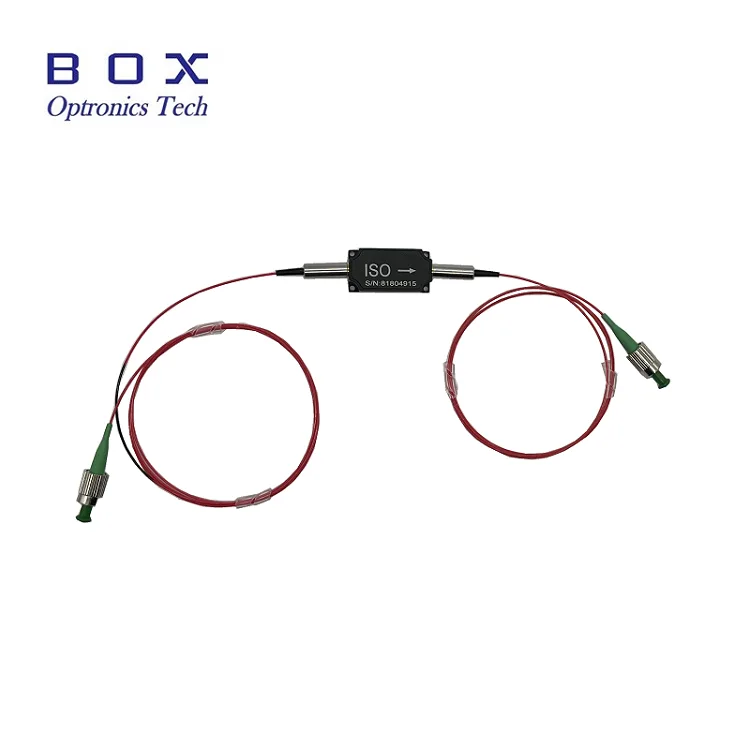

Box Optronics ले 850nm हाई पावर अप्टिकल आइसोलेटर प्रदान गर्दछ, अप्टिकल प्रणालीहरूलाई हानिकारक ब्याक-रिफ्लेक्सनबाट जोगाउन डिजाइन गरिएको निष्क्रिय अप्टिकल कम्पोनेन्ट। यो उच्च-प्रदर्शन आइसोलेटरले 35dB सम्मको असाधारण अलगाव, 0.8dB विशिष्टको अल्ट्रा-लो इन्सर्सन हानि, र 500mW/1W/5W/10W औसत पावर सम्म उच्च शक्ति ह्यान्डलिंग समर्थन गर्दछ।
780HP फाइबर पिगटेलहरूको साथ कम्प्याक्ट 58×28×26mm प्याकेजमा राखिएको, यो आइसोलेटरले माग गरिएका अनुप्रयोगहरूको लागि उत्कृष्ट विश्वसनीयता र स्थिरता प्रदान गर्दछ। फाइबर लेजरहरू, OCT प्रणालीहरू, अप्टिकल एम्प्लीफायरहरू, वा परीक्षण उपकरणहरूको लागि, बक्स अप्ट्रोनिक्सले कठोर गुणस्तर नियन्त्रण र विश्वव्यापी प्राविधिक समर्थनद्वारा समर्थित उच्च-गुणस्तरको आइसोलेटरहरू प्रदान गर्दछ।
● उच्च अलगाव: 35dB सम्मको विशिष्ट शिखर अलगाव
● कम सम्मिलन हानि: 0.8dB सामान्य, 1.2dB अधिकतम
● उच्च प्रतिफल घाटा: ४५dB
● ध्रुवीकरण कायम राख्ने संस्करणहरूको लागि उच्च विलुप्तता अनुपात
● उच्च पावर ह्यान्डलिंग: 500mW/1W/5W/10W औसत पावर
● कम ध्रुवीकरण निर्भर हानि (PDL): <0.15dB
● कम्प्याक्ट र बलियो प्याकेज डिजाइन
● SM फाइबर/ PM फाइबर/ वा अन्य फाइबर पिगटेलहरू
● उच्च विश्वसनीयता र दीर्घकालीन स्थिरता
● फराकिलो सञ्चालन तापमान दायरा: -40°C देखि +85°C
● अप्टिकल परीक्षण र मापन उपकरण
● ८४०nm/850nm अप्टिकल कोहेरेन्स टोमोग्राफी (OCT) प्रणालीहरू
● 850nm फाइबर लेजर प्रणाली र बीउ स्रोतहरू
● फाइबर अप्टिक सेन्सिङ प्रणाली (इन्टरफेरोमेट्रिक सेन्सिङ)
● अनुसन्धान र विकास प्रयोगशालाहरू
● बायोमेडिकल इमेजिङ र निदान
|
प्यारामिटर |
एकाइ |
मूल्य |
|
केन्द्र तरंगदैर्ध्य |
nm |
850 |
|
सञ्चालन तरंगदैर्ध्य दायरा |
nm |
± ५० |
|
टाइप गर्नुहोस्। 23 डिग्री सेल्सियसमा शिखर अलगाव |
dB |
35 |
|
न्यूनतम 23 डिग्री सेल्सियसमा अलगाव |
dB |
25 |
|
टाइप गर्नुहोस्। 23 डिग्री सेल्सियसमा सम्मिलित हानि |
dB |
0.8 |
|
अधिकतम सम्मिलन हानि 23 डिग्री सेल्सियसमा |
dB |
1.2 |
|
अधिकतम 23°C मा ध्रुवीकरण निर्भर हानि, केवल PI को लागी |
dB |
0.15 |
|
न्यूनतम रिटर्न हानि (इनपुट/आउटपुट) |
dB |
45 |
|
अधिकतम औसत अप्टिकल शक्ति |
W |
०.५,१,२,५,१० |
|
अधिकतम शिखर शक्ति (एनएस पल्स) |
kW |
१,५,१० |
|
प्यारामिटर |
एकाइ |
मूल्य |
|
फाइबर प्रकार |
- |
780HP |
|
अधिकतम तन्य भार |
N |
5 |
|
प्याकेज आयामहरू |
mm |
५८×२८×२६ |
|
सञ्चालन तापमान |
°C |
-४०~+८५ |
|
भण्डारण तापमान |
°C |
०~+७० |

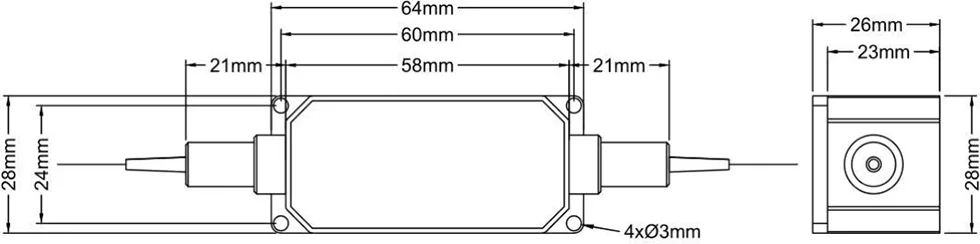

आइसोलेटरलाई निम्न आयामहरू (एकाइ: मिमी) भएको कम्प्याक्ट, बलियो प्लास्टिक हाउसिङमा प्याक गरिएको छ:
एक 850nm उच्च-शक्ति फाइबर-जोडिएको अप्टिकल आइसोलेटर एक निष्क्रिय अप्टिकल कम्पोनेन्ट हो जसले गैर-पारस्परिक प्रकाश प्रसारण प्रदान गर्दछ, फाइबर-आधारित प्रणालीहरूमा पछाडि प्रतिबिम्बहरू अवरुद्ध गर्दा अगाडि अप्टिकल संकेतहरू पास गर्न अनुमति दिन्छ।
यो यन्त्र ध्रुवीकरण अप्टिक्ससँग मिलाएर फराडे रोटेशन प्रभावमा आधारित छ, र यो एकल-मोड फाइबर (SMF) र ध्रुवीकरण-मेन्टेनिङ फाइबर (PMF) संस्करणहरूमा उपलब्ध छ, विभिन्न अप्टिकल प्रणालीहरूमा लचिलो एकीकरण सक्षम पार्दै।
● अगाडि दिशा: न्यूनतम सम्मिलन हानि संग प्रकाश पास हुन्छ
● उल्टो दिशा: पछाडि प्रतिबिम्बित प्रकाश उच्च अलगाव संग अवरुद्ध छ
● लेजर डायोड र एम्पलीफायरहरूलाई ब्याक-रिफ्लेक्शन-प्रेरित क्षति र आवाजबाट जोगाउँछ
● प्रणालीको स्थिरतामा सुधार गर्छ र तीव्रता आवाज (RIN) कम गर्छ
● ✓ ढुवानी अघि १००% परीक्षणको साथ कडा गुणस्तर नियन्त्रण
● ✓ स्थिर बल्क डेलिभरी क्षमताको साथ प्रतिस्पर्धी मूल्य निर्धारण
● ✓ तरंगदैर्ध्य, पावर र फाइबरका लागि लचिलो अनुकूलन विकल्पहरू
● ✓ ७×२४ घण्टा प्राविधिक सहयोग र छिटो प्रतिक्रिया
● ✓ मूल्याङ्कनका लागि नमूना परीक्षण उपलब्ध छ
● ✓ DHL, UPS, FedEx एक्सप्रेस डेलिभरीको साथ ग्लोबल शिपिंग
HPIS/HPMIS - XXX -X - X - X - X - XX - XX
|
क्षेत्र |
कोड |
विकल्प |
|
उत्पादन श्रृंखला |
HPIS/HPMIS |
उच्च शक्ति पृथक / उच्च शक्ति PM अलगाव |
|
तरंगदैर्ध्य |
850, 980, 1030, 1064nm |
850: 850nm, 980: 980nm, 1030: 1030nm, 1064: 1064nm |
|
फाइबर प्रकार |
X |
0: SM फाइबर, 1: PM पाण्डा फाइबर, S: निर्दिष्ट |
|
पिगटेल प्रकार |
X |
0: 250μm बेयर फाइबर, 1: 900μm लूज ट्यूब, 3: 3.0mm लूज ट्यूब |
|
फाइबर लम्बाइ |
X |
०: ०.८ मिटर, १: १ मि |
|
प्याकेज आयाम |
X |
0: 58x28x26mm, S: निर्दिष्ट |
|
ह्यान्डलिंग शक्ति |
XX |
00: 500mW, 01: 1W, 02: 2W,......, 05: 5W, 10: 10W |
|
कनेक्टर |
XX |
FA: FC/APC | SA: SC/APC | अन्य: अनुकूलन अनुरोध |
उदाहरण: HPIS -850 -0 -1 -1 -0 -00- FA
850nm हाई पावर अप्टिकल आइसोलेटर, SM फाइबर, 900um लूज ट्यूब, 1m फाइबर लम्बाइ, आयाम: 58x28x26mm, 500mW ह्यान्डलिंग पावर, FC/APC कनेक्टर
● केन्द्र तरंगदैर्ध्य: 850nm, 980nm,1030nm,1064nm, 1310nm, 1550nm
● पावर मूल्याङ्कन: 0.5W, 1W, 2W, 5W, 10W, उच्च शक्ति उपलब्ध
● फाइबर प्रकार:780HP,SMF-28, PM1550, अन्य विशेष फाइबर
● फाइबर लम्बाइ: ०.५ मिटर, १ मिटर, १.५ मिटर, २ मिटर (कस्टम लम्बाइ)
● पिगटेल प्रकार: 900um लूज ट्यूब, 3.0 मिमी लूज ट्यूब, बेयर फाइबर
● प्याकेज आकार: मानक वा आफू अनुकूल प्याकेज आयामहरू
अनुकूलन आवश्यकताहरूको लागि, कृपया हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्:
इमेल: sales06@boxoptronics.com
टेलिफोन: +८६-१३३२२९३३६९१
वेबसाइट: www.boxphotonics.com
प्रत्येक एकाइ मापन प्रदर्शन प्यारामिटर कागजात एक व्यापक परीक्षण रिपोर्ट संग पठाइन्छ। डाटाशीट PDF फाइलमा विस्तृत विवरणहरू छन्।
● प्रत्येक एकाइसँग व्यक्तिगत परीक्षण रिपोर्ट समावेश
● EXW (Ex Works): तपाईंसँग DHL/UPS/FedEx खाता छ भने सिफारिस गरिन्छ। हामी तपाईंको खाता प्रयोग गरेर जहाज; कुनै ढुवानी लागत हामीले चार्ज गर्दैन।
● डीएपी (ठाउँमा डेलिभर गरिएको): यदि तपाईंसँग कुरियर खाता छैन भने, हामी प्रिपेड फ्रेटसँग ढुवानीको व्यवस्था गर्न सक्छौं।
● अन्य सर्तहरू: कृपया छलफल गर्न हामीलाई सम्पर्क गर्नुहोस्।
● PayPal: नमूना र साना अर्डरहरूको लागि छिटो र सुरक्षित भुक्तानी
● T/T (बैंक स्थानान्तरण): सामान्य उत्पादन अर्डरहरूको लागि मानक भुक्तानी विधि
● अलिबाबा व्यापार आश्वासन: खरिदकर्ता ग्यारेन्टीको साथ अनलाइन लेनदेनको लागि सुरक्षित अर्डर सुरक्षा
● लचिलो भुक्तानी सर्तहरू: दीर्घकालीन वा रणनीतिक साझेदारहरूका लागि कुराकानी योग्य
● मानक उत्पादन: ~१० कार्य दिनहरू
● अनुकूल कन्फिगरेसनहरू: १५-२० कार्य दिनहरू
● भोल्युम अर्डरहरू: उत्पादन तालिकाको लागि कृपया सम्पर्क गर्नुहोस्
● अन्तर्राष्ट्रिय ढुवानी: ~3-5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)
● द्रुत सेवा: अनुरोधमा उपलब्ध (अतिरिक्त शुल्क लाग्न सक्छ)
जबकि अप्टिकल आइसोलेटरहरू निष्क्रिय उपकरणहरू हुन्, उचित ह्यान्डलिङ अझै पनि प्रदर्शन र विश्वसनीयता कायम राख्न आवश्यक छ।
● दूषित हुनबाट जोगिन सफा, लिन्ट-रहित पन्जाले ह्यान्डल गर्नुहोस्
● सफा, धुलो-रहित सतहमा काम गर्नुहोस्
● फाइबरको छेउको अनुहारलाई सीधै छुनु हुँदैन
● प्रयोगमा नभएको बेला कनेक्टरहरूमा धुलोको टोपी राख्नुहोस्
● फाइबरको अत्यधिक झुकावबाट जोगिनुहोस् (न्यूनतम बेन्ड त्रिज्या: 30mm)
● फाइबर पिगटेलहरू तान्नुहोस् वा ट्विस्ट नगर्नुहोस्
● जडान गर्नुअघि फाइबर कनेक्टरहरूलाई आइसोप्रोपाइल अल्कोहलले सफा गर्नुहोस्
● कनेक्टर प्रयोगमा नभएको बेला सधैं धुलो टोपी प्रयोग गर्नुहोस्
● प्रयोग गर्नु अघि फाइबर एन्ड-फेस क्षतिको लागि निरीक्षण गर्नुहोस्
● अधिकतम तन्य लोड मूल्याङ्कन भन्दा बढी नगर्नुहोस्
● इनपुट पावरले मूल्याङ्कन गरिएको अधिकतम भन्दा बढी नहुने सुनिश्चित गर्नुहोस्
● ओभरलोडबाट बच्नको लागि उचित पावर निगरानी प्रयोग गर्नुहोस्
● उच्च शक्ति स्तरहरूमा उचित तातो अपव्ययको लागि अनुमति दिनुहोस्
● उच्च शक्ति निरन्तर सञ्चालनको लागि तातो सिङ्कमा माउन्ट गर्नुहोस्
● ४ माउन्टिङ प्वालहरू प्रयोग गरेर आइसोलेटरलाई सुरक्षित रूपमा माउन्ट गर्नुहोस्
● अतिरिक्त हानि कम गर्न उचित पङ्क्तिबद्धता सुनिश्चित गर्नुहोस्
● फाइबर झुकाउने त्रिज्याका लागि पर्याप्त ठाउँ दिनुहोस्
● विश्वसनीयताका लागि तोकिएको तापक्रम दायरा भित्र काम गर्नुहोस्
● फाइबर पिगटेलहरूमा मेकानिकल तनावबाट बच्न
Box Optronics ले यो उत्पादनलाई खरिद गरेको मितिदेखि १२ महिनाको अवधिसम्म सामग्री र कारीगरीमा दोषबाट मुक्त हुने वारेन्टी दिन्छ। वारेन्टी अवधिमा, हामी नि: शुल्क, हाम्रो विवेकमा दोषपूर्ण उत्पादनहरू मर्मत वा प्रतिस्थापन गर्नेछौं।
निम्न सर्तहरू नि: शुल्क वारेन्टी अन्तर्गत कभर गरिएको छैन:
● प्राकृतिक कारकहरू (बिजुली, बाढी, आदि) वा वातावरणीय प्रभावहरूबाट हुने क्षति
● उपयोगकर्ताद्वारा अनुचित सञ्चालन वा दुरुपयोगको कारणले खराबीहरू
● मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति
● अनधिकृत विघटन, परिमार्जन, वा मर्मत प्रयासहरू
● हाउसिङमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू
● ढुवानी पछि ढुवानी गर्दा क्षति वा हानि
● अधिकतम पावर मूल्याङ्कन वा सञ्चालन अवस्थाहरू नाघेको कारणले हुने क्षति
● द्रुत प्रतिक्रिया समय: व्यापार दिनहरूमा 24 घण्टा भित्र
● रिमोट समस्या निवारण र अनुप्रयोग समर्थन
● वारेन्टी अवधि पछि सशुल्क मर्मत सेवा उपलब्ध छ
● अनुकूल प्राविधिक परामर्श सेवाहरू
