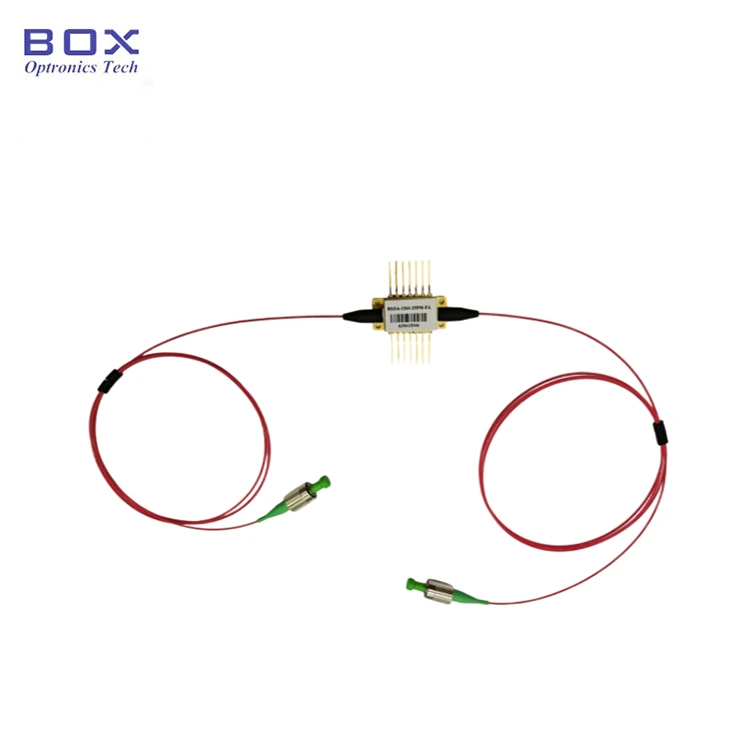

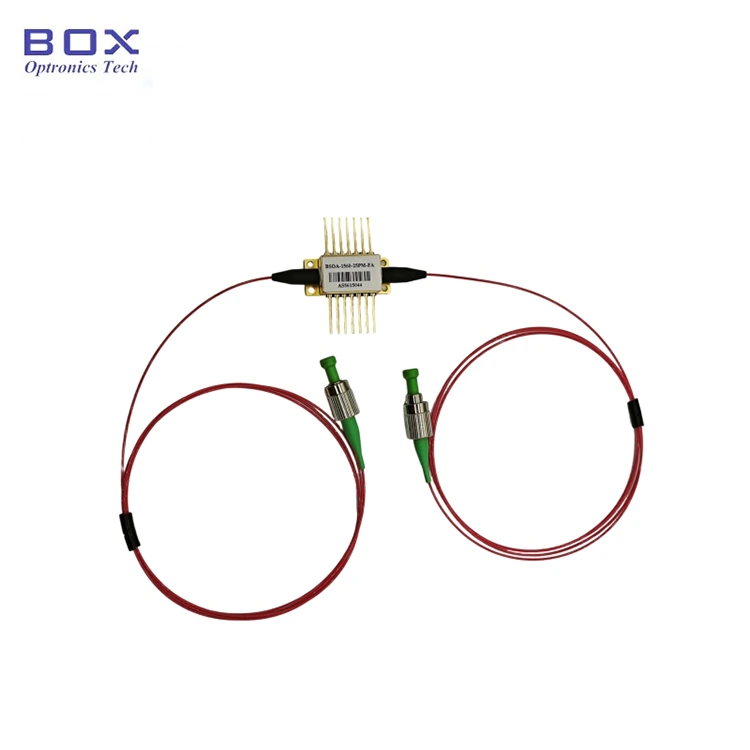

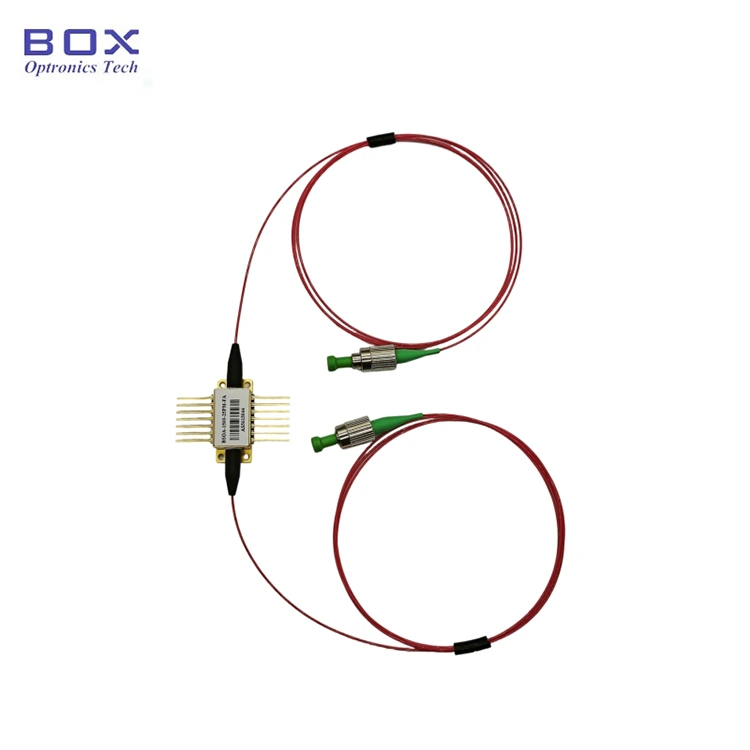

यो 1550nm 23dBm सेमीकन्डक्टर अप्टिकल एम्पलीफायर हो एक 14-पिन पुतली प्याकेज संग। यसले 23dBm संतृप्ति अप्टिकल पावर, 30 ~ 35dB सुविधा दिन्छ सानो संकेत लाभ, विशिष्ट 100nm -3dB लाभ ब्यान्डविथ, र TEC एकीकृत गर्दछ र स्थिर र चिल्लो स्पेक्ट्रमको लागि थर्मिस्टर। को लागी हानि क्षतिपूर्ति को लागी उपयुक्त फाइबर अप्टिकल जडानहरू र स्विचहरू, WDM फाइबर अप्टिकल नेटवर्कहरू, र MOPA लेजरहरू।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λPEAK |
25℃, PIN=0dBm |
- |
1550 |
- |
nm |
|
ASE केन्द्र तरंगदैर्ध्य |
LASE |
25℃, IF=1000mA |
- |
1490 |
- |
nm |
|
-3dB लाभ ब्यान्डविथ |
Δλ |
PIN=-10dBm,IF=1000mA |
- |
100 |
- |
nm |
|
संतृप्ति अप्टिकल पावर |
PMAX |
IF=1000mA, PIN=5dBm@1550nm |
- |
23 |
- |
dBm |
|
सानो संकेत लाभ |
SSG |
IF=1000mA, PIN=-25dBm@1550nm |
30 |
35 |
- |
dB |
|
सञ्चालन वर्तमान |
IF |
- |
- |
1000 |
1200 |
mA |
|
फर्वार्ड भोल्टेज |
VF |
- |
- |
2.4 |
2.6 |
V |
|
शोर चित्र |
NF |
25℃, IF=1000mA, @1550nm |
- |
6 |
8 |
dB |
|
बन्द विलुप्तता अनुपात |
ER |
IF=1000mA/IF=0mA, PIN=0dBm |
- |
35 |
- |
dB |
|
TEC वर्तमान |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC भोल्टेज |
VTEC |
- |
- |
- |
3.4 |
V |
|
थर्मिस्टर प्रतिरोध |
Rtherm |
T = 25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
थर्मिस्टर वर्तमान |
इथर्म |
- |
- |
- |
5 |
mA |
|
कुल शक्ति |
P |
- |
- |
- |
4 |
W |
|
अपरेटिङ केस तापमान |
शीर्ष |
I=IF |
-10 |
- |
70 |
℃ |
|
भण्डारण तापमान |
TS |
- |
-40 |
- |
85 |
℃ |
● 40G र 100G C-Band अवरुद्ध शटर वा मोडुलन;
● कम शोर चित्र र कम ध्रुवीकरण निर्भरता;
● 14-पिन TEC र thermistor संग BTF प्याकेज।
● को लागि घाटा क्षतिपूर्ति फाइबर अप्टिकल जडान र स्विच;
● WDM फाइबर अप्टिकल नेटवर्कहरू;
● MOPA (मास्टर ओसिलेटर पावर एम्पलीफायर) लेजर।

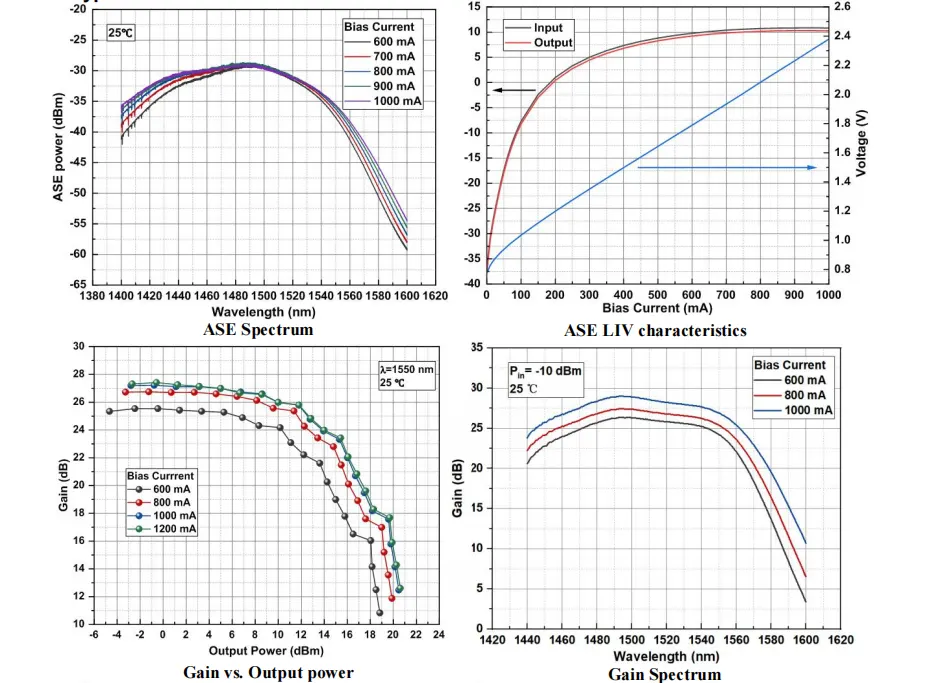

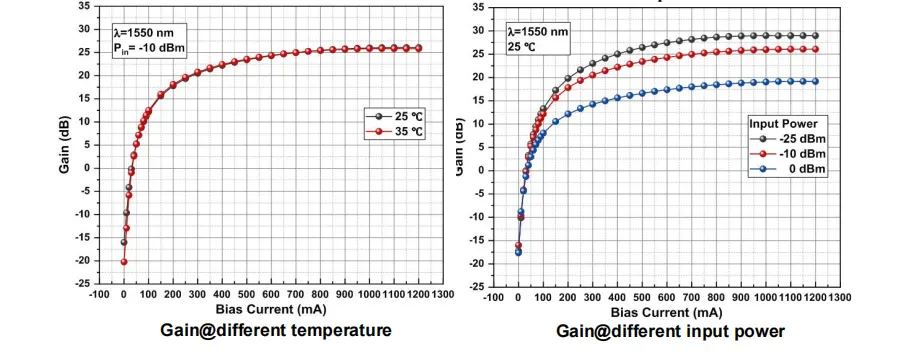

● विशिष्ट विशेषता वक्र

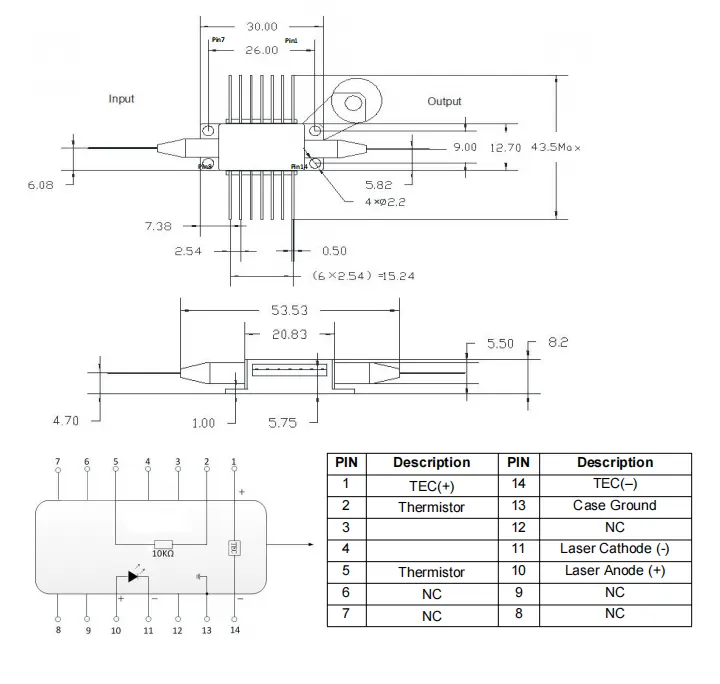

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1550nm 23dBm अर्धचालक अप्टिकल एम्पलीफायर

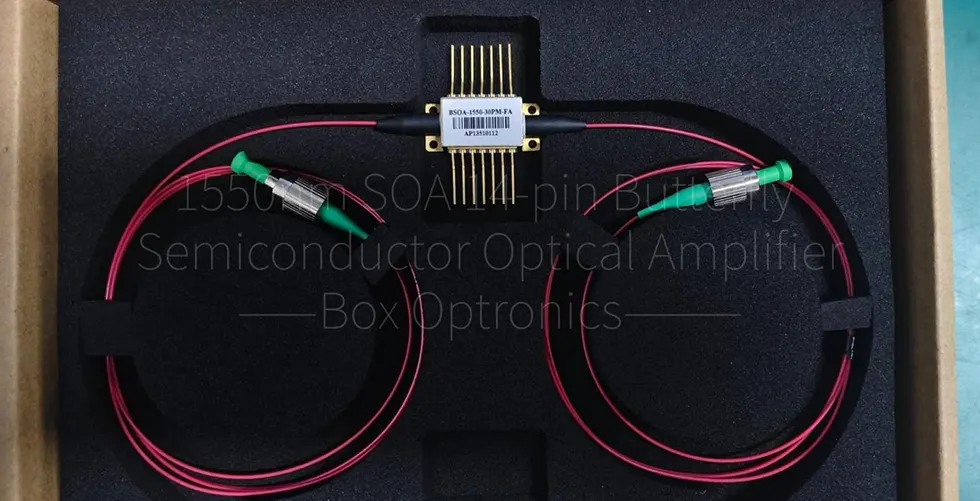

● प्याकिङ उदाहरण
|
|
सामानहरू |
मात्रा |
|
1 |
1550nm 23dBm सेमीकन्डक्टर अप्टिकल एम्पलीफायर |
1 |
|
2 |
उत्पादन परीक्षण रिपोर्ट |
1 |
* स्ट्यान्डअलोन उपकरण; बिल्ट-इन छैन चालक (मड्युल प्याकेज ड्राइभरसँग एकीकृत हुन्छ वैकल्पिक)।
|
नाम |
तरंगदैर्ध्य |
लाभ |
फाइबर प्रकार |
कनेक्टर |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
१५५०: १५५० एनएम |
35:35dB ३०:३०dB २५:२५dB |
SM:SMF-28e PM: PM1550 |
FA: एफसी/एपीसी अन्य |
उदाहरण: BSOA-1550-35PM-FA
(अर्डर जानकारी: 1550nm 23dBm सेमीकन्डक्टर अप्टिकल एम्पलीफायर, 30 ~ 35dB सानो संकेत लाभ, 23dBm संतृप्ति अप्टिकल पावर, 14-पिन बटरफ्लाइ प्याकेज, SM Hi1060 फाइबर, FC/APC कनेक्टरको साथ)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लाग्छ। (यदि त्यहाँ छन् केहि स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● सञ्चालन गर्दा, यो यन्त्रले उच्च-तीव्रता लेजर किरण उत्सर्जन गर्छ; गर्नु फाइबरको छेउमा सीधै नहेर्नुहोस्, किनकि त्यसो गर्दा आँखामा चोट लाग्न सक्छ।
● यो यन्त्र इलेक्ट्रोस्टेटिक-संवेदनशील छ; त्यसैले, कडा पालन प्याकेजिङको समयमा एन्टि-स्टेटिक सुरक्षा उपायहरू आवश्यक छ, यातायात, र उपयोग। साथै, रोकथामको लागि सावधानीहरू अपनाउनु पर्छ बिजुली आपूर्ति बढ्छ, त्यसो गर्न असफल हुँदा स्थायी क्षति हुन सक्छ उपकरण (जस्तै, उचित उपकरण ग्राउन्डिङ सुनिश्चित गर्ने र एन्टि-स्टेटिक लगाउने नाडी पट्टा)।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● सबै कम्पोनेन्टहरू पावर अप गर्नु अघि, पहिले कूलर सक्रिय गर्नुहोस्, र त्यसपछि चिप ओभरहेटिंग रोक्नको लागि वृद्धिशील पावर-अप चरणहरूसँग अगाडि बढ्नुहोस् र ओभरलोड।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स ओप्ट्रोनिक्स निम्न मामिलाहरूमा नि: शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
