1060nm 15dBm सेमीकन्डक्टर अप्टिकल एम्पलीफायर (SOA) 14-पिन बटरफ्लाइ प्याकेजले अप्टिकलको लागि उच्च प्रदर्शन समाधान प्रदान गर्दछ 1060nm तरंगदैर्ध्य दायरा मा प्रवर्धन। 15dBm आउटपुट पावर र 25dB सिग्नल लाभ, यो SOA अप्टिकल स्विचहरूमा अनुप्रयोगहरूको लागि आदर्श हो, मेडिकल OCT, र स्वीप फ्रिक्वेन्सी स्रोतहरू। यदि पिनलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिंग तापमान 260 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन।
|
प्यारामिटर |
प्रतीक |
अवस्था |
न्यूनतम |
टाइप गर्नुहोस्। |
अधिकतम |
एकाइ |
|
सञ्चालन तरंगदैर्ध्य |
λPEAK |
25℃, PIN=0dBm |
- |
1060 |
- |
nm |
|
ASE केन्द्र तरंगदैर्ध्य |
LASE |
25℃, IF=400mA |
- |
1070 |
- |
nm |
|
-3dB लाभ ब्यान्डविथ |
Δλ |
PIN=-20dBm |
- |
50 |
- |
nm |
|
संतृप्ति अप्टिकल पावर |
PMAX |
IF=400mA, PIN=5dBm@1060nm |
- |
15 |
- |
dBm |
|
सानो संकेत लाभ |
SSG |
IF=400mA, PIN=-25dBm@1060nm |
- |
25 |
- |
dB |
|
ध्रुवीकरण निर्भर लाभ |
PDG |
25℃, IF=400mA |
20 |
- |
- |
dB |
|
सञ्चालन वर्तमान |
IF |
- |
- |
400 |
600 |
mA |
|
फर्वार्ड भोल्टेज |
VF |
- |
- |
- |
2.0 |
V |
|
शोर चित्र |
NF |
25℃, IF=400mA, @1060nm |
- |
8 |
10 |
dB |
|
TEC वर्तमान |
ITEC |
- |
- |
- |
1.8 |
A |
|
TEC भोल्टेज |
VTEC |
- |
- |
- |
3.4 |
V |
|
थर्मिस्टर प्रतिरोध |
Rtherm |
T = 25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
थर्मिस्टर वर्तमान |
इथर्म |
- |
- |
- |
5 |
mA |
|
कुल शक्ति |
P |
- |
- |
- |
4 |
W |
|
अपरेटिङ केस तापमान |
शीर्ष |
I=IF |
-10 |
- |
70 |
℃ |
|
भण्डारण तापमान |
TS |
- |
-40 |
- |
85 |
℃ |

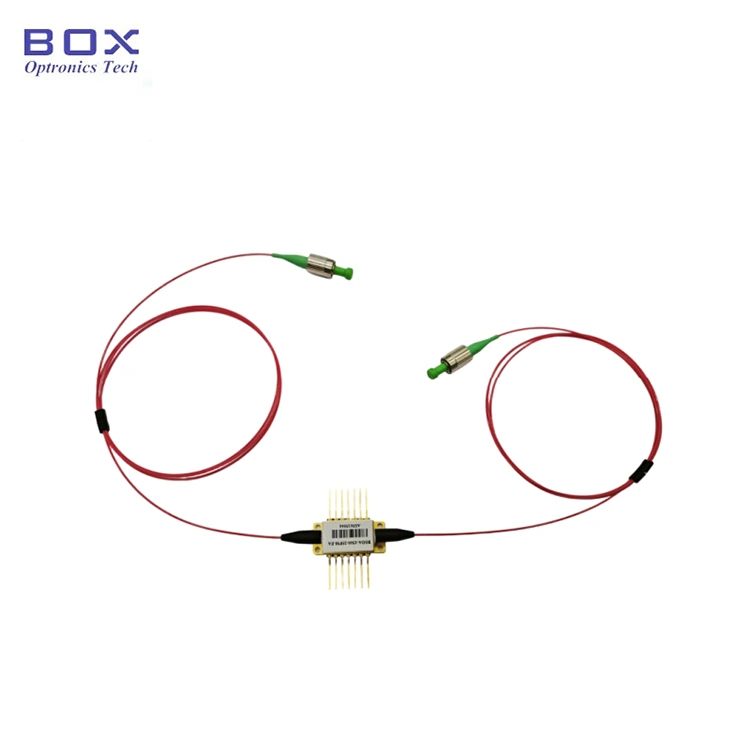

● SMF-28e एफसी/एपीसी कनेक्टरको साथ फाइबर;
● कम शोर चित्र र कम ध्रुवीकरण निर्भरता;
● 14-पिन TEC, thermistor संग BTF प्याकेज।
● को लागि घाटा क्षतिपूर्ति फाइबर अप्टिकल जडान र स्विच;
● चिकित्सा OCT;
● स्वीप फ्रिक्वेन्सी स्रोत, ट्युन योग्य लेजर।

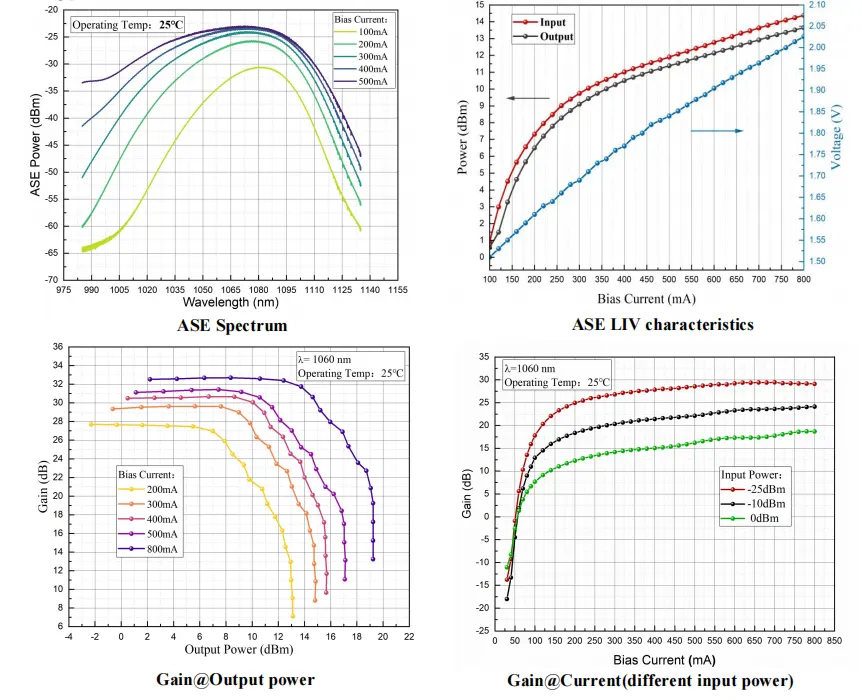

● विशिष्ट विशेषता वक्र

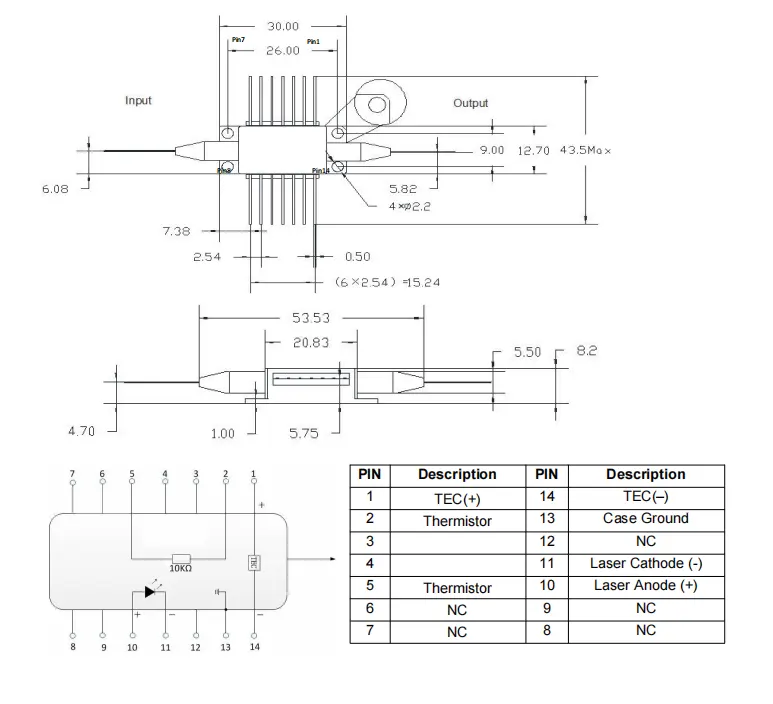

● प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) -1060nm 15dBm अर्धचालक अप्टिकल एम्पलीफायर
|
नाम |
तरंगदैर्ध्य |
लाभ |
फाइबर प्रकार |
कनेक्टर |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1060: 1060nm |
२५:२५dB |
SM:SMF-28e |
FA: एफसी/एपीसी अन्य |
उदाहरण: BSOA-1060-25SM-FA
(अर्डर जानकारी: 1060nm 15dBm सेमीकन्डक्टर अप्टिकल एम्पलीफायर, 25dB सानो संकेत लाभ, 15dBm संतृप्ति अप्टिकल पावर, 14-पिन बटरफ्लाइ प्याकेज, संग एसएम फाइबर, एफसी/एपीसी कनेक्टर)।
अन्य अनुकूलित आवश्यकताहरूको लागि, कृपया सम्पर्क गर्नुहोस्: sales06@boxoptronics.com
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics प्रयोग गर्न सुझाव दिन्छ EXW। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाईंसँग खाता छैन भने, कृपया ढुवानी लागत पूर्व भुक्तानी गर्नुहोस् उत्पादनहरु।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादनको लागि लगभग 10-15 कार्य दिनहरू लाग्छ। (यदि त्यहाँ छन् केहि स्टकमा, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद 3-5 कार्य दिन लाग्न सक्छ।
● अप्टिकल फाइबरहरू कमजोर हुन्छन्; उपकरण तान्न फाइबर प्रयोग नगर्नुहोस्। यसको सकेटबाट यन्त्र घुसाउँदा वा हटाउँदा, दबाब नदिनुहोस् वा यन्त्र आवासको पछाडि अवस्थित आस्तीनमा तान्नुहोस्। उपकरणहरूको लागि जडानकर्ताहरूसँग सुसज्जित, उपकरण र फाइबर कनेक्टर दुवै सुनिश्चित गर्नुहोस् स्थापना वा हटाउने समयमा एक साथ उठाइन्छ।
● यदि पिनहरूलाई सोल्डरिङ चाहिन्छ भने, सोल्डरिङ तापक्रम हुनु हुँदैन 260 डिग्री सेल्सियस भन्दा बढी, र सोल्डरिंग समय 10 सेकेन्ड भन्दा बढी हुनु हुँदैन। विशेष निम्नमा ध्यान दिनु पर्छ: सोल्डरिंग प्रक्रियाको समयमा, यन्त्र शक्तिरहित अवस्थामा हुनुपर्छ, र सोल्डरिङ फलाम ठीकसँग हुनुपर्छ ग्राउन्ड गरिएको।
● पावर र तापक्रम भन्दा बढी अवस्थाहरूमा लेजर सञ्चालन गर्दै डाटाशीटमा उल्लिखित विनिर्देशहरूले लेजरको बुढ्यौलीलाई गति दिनेछ र उपकरणमा क्षति पुर्याउँछ।
● वारेन्टी अवधि:
1 भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन खरीद देखि वर्ष। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू उत्पादन गुणस्तर मुद्दाहरूको कारण त्रुटिहरूको लागि प्रदान गरिनेछ। यद्यपि, बक्स Optronics ले निम्नमा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ वारेन्टी अवधि भित्र मामिलाहरू:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरू।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
