1. SLD ब्रोडब्यान्ड लाइट स्रोत 1310nm को परिचय
2. उत्पादन निर्दिष्टीकरण
3. उत्पादन सुविधाहरू
4. विशिष्ट अनुप्रयोगहरू
5. उत्पादन विवरणहरू
6. आदेश जानकारी
7. डाटाशीट र परीक्षणपत्र
8. उद्धरण र भुक्तानी सर्तहरू
9. सञ्चालन गाइड
10. सञ्चालन नोट र मर्मतसम्भार
11. गुणस्तर आश्वासन र बिक्री पछि सेवा

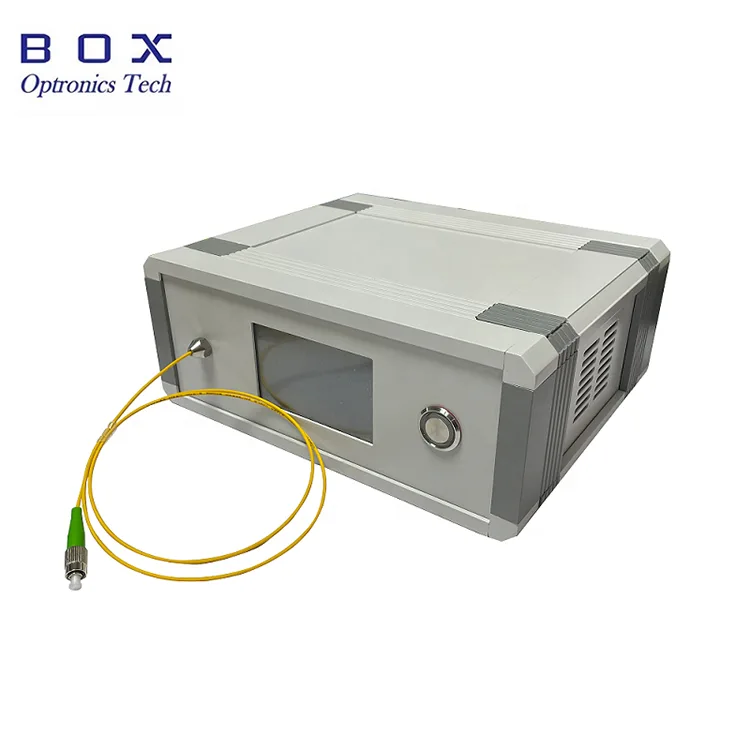

1310nm SLD ब्रॉडब्यान्ड लाइट स्रोतले सामान्यतया> 30nm को स्पेक्ट्रल चौडाइ र 1/3/10/15mW मा उपलब्ध आउटपुट पावरको साथ स्थिर, कम-संगत ब्रोडब्यान्ड उत्सर्जन प्रदान गर्दछ। यसको SMF-28e वा PM फाइबर कपलिंग, कम स्पेक्ट्रल रिपल, र कम्प्याक्ट प्याकेजले यसलाई फाइबर अप्टिक सेन्सिङ, OCT इमेजिङ, र सटीक अप्टिकल मापनको लागि आदर्श बनाउँछ। यो SLD ब्रॉडब्यान्ड प्रकाश स्रोत अप्टिकल संचार, बायोमेडिकल इमेजिङ, र अप्टिकल फाइबर उपकरण परीक्षण अनुप्रयोगहरूको लागि अनुकूलित छ।
|
प्यारामिटरहरू |
एकाइ |
मूल्य |
नोट |
|
सञ्चालन तरंगदैर्ध्य |
nm |
1310 |
±२० |
|
आउटपुट शक्ति |
mW |
१/३/१०/१५ |
अनुकूलन योग्य |
|
ब्यान्डविथ |
nm |
>३० |
|
|
अप्टिकल आइसोलेटर |
dB |
संग |
|
|
अल्पकालीन स्थिरता |
dB |
≤±०.०२/१५ मिनेट |
|
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 घण्टा |
|
|
फाइबर कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
SMF-28e/PM फाइबर |
|
|
डिमेन्सन
|
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
७०(W)×90(D)×18(H) |
मोड्युल |
||
|
125(W)×150(D)×20(H) |
मोड्युल |
||
|
पावर इनपुट
|
V |
AC 110 ~ 240V |
बेन्चटप |
|
DC 5V/4A |
मोड्युल |
||
|
संचार इन्टरफेस |
- |
DB9 महिला (RS232) |
|
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
● 1/3/10/15mW धेरै पावर स्तरहरू विभिन्न आवश्यकताहरू अनुरूप उपलब्ध छन्; l
● चौडा स्पेक्ट्रम;
● कम वर्णक्रमीय लहर;
● अनुकूलित प्याकेज र आकार।
● फाइबर अप्टिक सेन्सिङ;
● मेडिकल इमेजिङ;
● सटीक मापन;
● अप्टिकल फाइबर उपकरण परीक्षण।

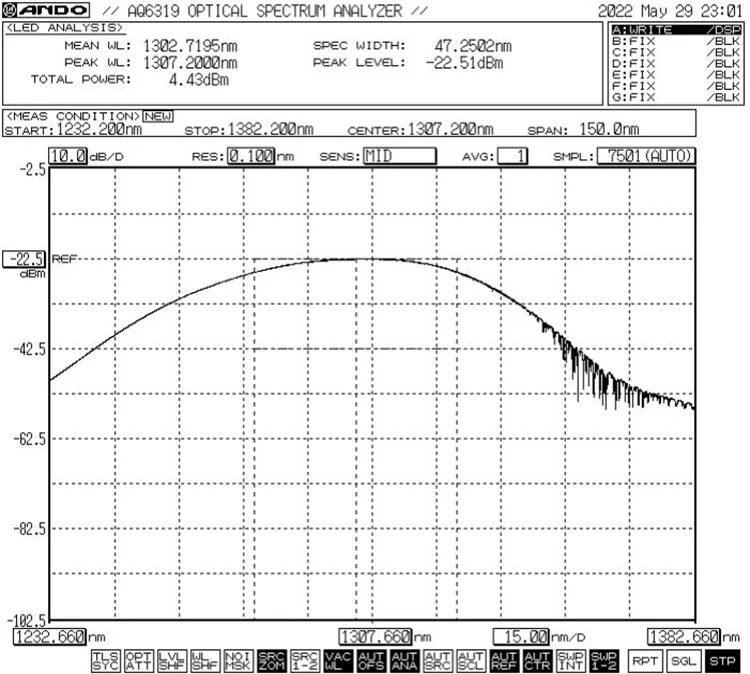

● स्पेक्ट्रल सन्दर्भ: -3dB ब्यान्डविथ Min.30nm

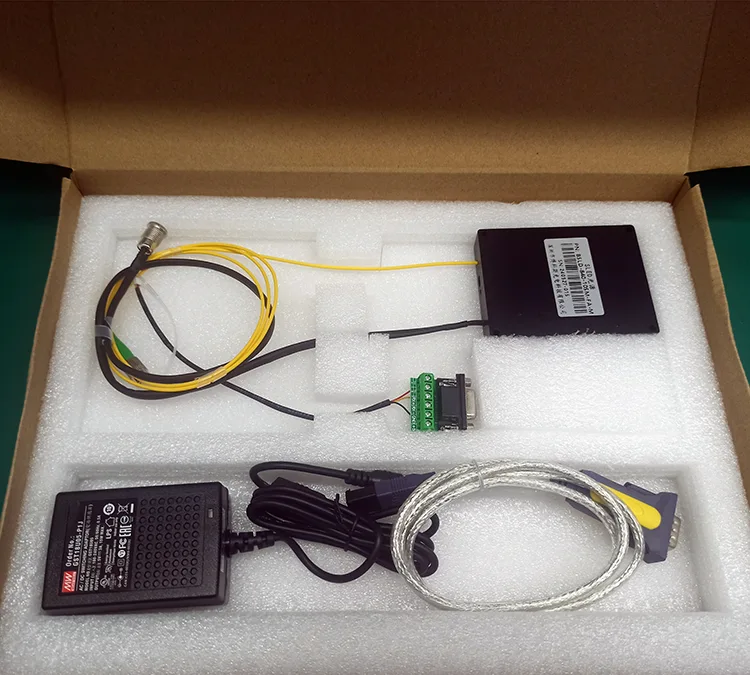

● मानक सहायक उपकरणहरू
|
|
सामानहरू |
मात्रा |
|
1 |
प्रकाश स्रोत (मोड्युल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डाटा केबल |
1 |
|
3 |
हरियो पोर्ट केबल |
1 |
|
4 |
पावर एडाप्टर (वैकल्पिक) |
1 |
|
5 |
उत्पादन परीक्षण रिपोर्ट |
1 |
|
प्यारामिटरहरू |
एकाइ |
मूल्य |
नोट |
|
सञ्चालन तरंगदैर्ध्य |
nm |
1310 |
±२० |
|
आउटपुट शक्ति |
mW |
१/३/१०/१५ |
अनुकूलन योग्य |
|
ब्यान्डविथ |
nm |
>३० |
|
|
अप्टिकल आइसोलेटर |
dB |
संग |
|
|
अल्पकालीन स्थिरता |
dB |
≤±०.०२/१५ मिनेट |
|
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 घण्टा |
|
|
फाइबर कनेक्टर |
- |
एफसी/एपीसी |
|
|
फाइबर प्रकार |
- |
SMF-28e/PM फाइबर |
|
|
डिमेन्सन
|
mm |
195(W)×220(D)×120(H) |
बेन्चटप |
|
७०(W)×90(D)×18(H) |
मोड्युल |
||
|
125(W)×150(D)×20(H) |
मोड्युल |
||
|
पावर इनपुट
|
V |
AC 110 ~ 240V |
बेन्चटप |
|
DC 5V/4A |
मोड्युल |
||
|
संचार इन्टरफेस |
- |
DB9 महिला (RS232) |
|
|
सञ्चालन तापमान |
℃ |
-५ ~ +५५ |
|
|
भण्डारण तापमान |
℃ |
-४० ~ +८५ |
|
उदाहरण: BSLD-1310-10SM-FA-M
(अर्डर जानकारी: SLD ब्रॉडब्यान्ड लाइट स्रोत 1310nm, 10mW आउटपुट पावर, SM फाइबर, FC/APC कनेक्टरको साथ, मोड्युल प्याकेज)।
● उद्धरण सर्तहरू
(1) EXW
(2) DAP
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
चरण १। अनप्याकिंग: विधानसभा अघि, जाँच गर्नुहोस् कि सबै सामानहरू पूरा भए।
चरण २। बिजुली आपूर्ति: DC स्विचिंग पावर सप्लाई वा एक विनियमित बिजुली आपूर्तिमा जडान गरिएको छ जसले तिनीहरूको बिजुली आपूर्ति आवश्यकताहरू पूरा गर्दछ। मूल मिलाइएको पावर एडाप्टर (DC5V वा DC12V) मात्र प्रयोग गर्नुहोस्। अनुचित पावर एडेप्टरले प्रकाशको स्रोतलाई हानि पुर्याउन सक्छ। (स्थानीय भोल्टेज मापदण्ड अनुसार पावर एडाप्टर आपूर्ति।)
चरण ३। आउटपुट फाइबर जडान गर्दै: फाइबर कनेक्टर वा फ्ल्यान्जमा डस्ट क्याप खोल्नुहोस्, फाइबरको अन्तिम अनुहार जाँच गर्नुहोस्, र फाइबर जडान गर्नुहोस् वा फाइबरलाई यन्त्र वा बिजुली मिटरमा विभाजन गर्नुहोस् कि त्यहाँ कुनै प्रदूषण र क्षति नभएको पुष्टि गरेपछि परीक्षण गर्न सकिन्छ।
Setp4। होस्ट कम्प्युटरमा जडान गर्नुहोस्: SLD ब्रोडब्यान्ड लाइट स्रोत 1310nm र कम्प्युटर जडान गर्न ग्रीन पोर्ट केबल र USB-RS485 DB9 डाटा केबल प्रयोग गर्नुहोस्; कम्प्युटरले पहिले USB-RS485 सिरियल पोर्ट डाटा केबल पहिचान गर्न समर्पित सिरियल पोर्ट ड्राइभर स्थापना गर्नुपर्छ, अन्यथा होस्ट कम्प्युटर सफ्टवेयर र प्रकाश स्रोत मोड्युल सही रूपमा जडान र सञ्चार गर्न सकिँदैन। कृपया चालकको लागि बक्स ओप्ट्रोनिक्स सोध्नुहोस्।

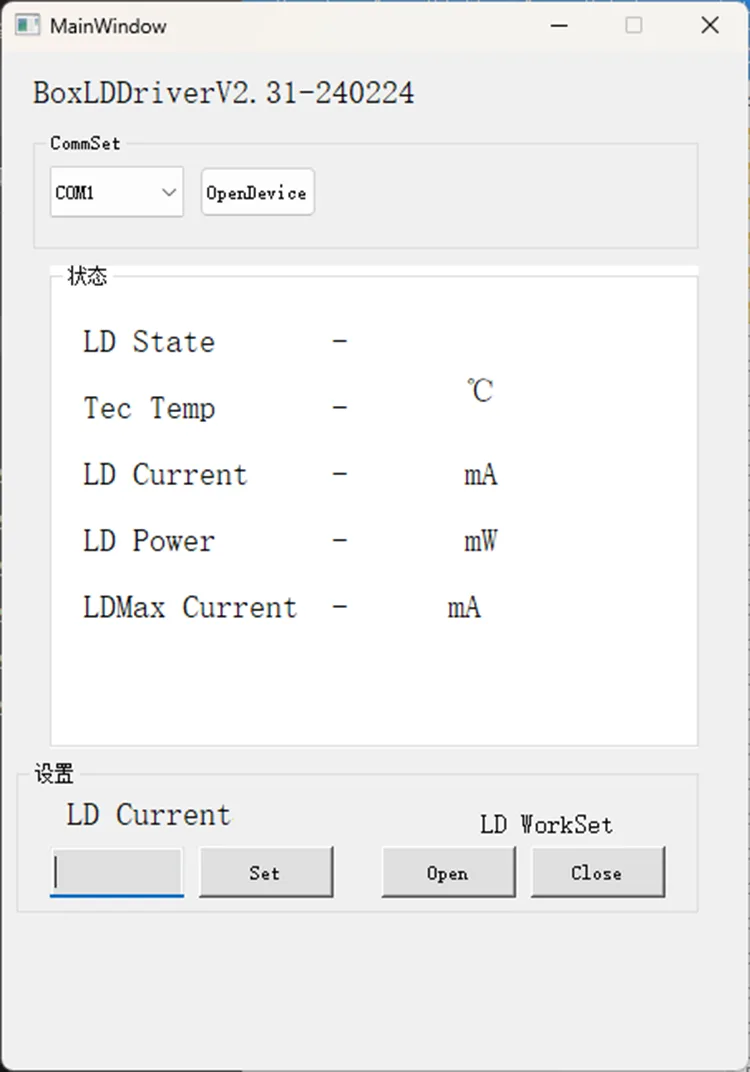

चरण ५। नियन्त्रण सफ्टवेयर: Box Optronics ले SLD Broadband Light Source 1310nm को LD वर्तमान नियन्त्रण गर्नको लागि सिरियल कमाण्ड वा PC सफ्टवेयर प्रदान गर्दछ। सही पोर्ट छान्नुहोस्, हाल सेट गर्नुहोस्, त्यसपछि खुला बटन क्लिक गर्नुहोस्। (क्षति रोक्नको लागि, प्रारम्भिक अपरेशनमा ड्राइभ करन्टलाई बिस्तारै र्याम्प गर्नुहोस्। तुरुन्तै पूर्ण करेन्ट लागू नगर्नुहोस्।)
चरण 6। प्रयोग पछि, बन्द बटन क्लिक गर्नुहोस्, पावर सप्लाई बन्द गर्नुहोस्, र फाइबर जडान विच्छेद गर्नुहोस्।
● फाइबर कनेक्टरहरू लिन्ट-फ्री वाइपद्वारा सफा गर्नुहोस् र जडान अघि फाइबर एन्ड-फेस डिटेक्टरद्वारा निरीक्षण गर्नुहोस्। अन्त-अनुहार जलनबाट बच्न पावर बिना नै फाइबरहरू जडान/विच्छेद गर्नुहोस्। फाइबर अप्टिक कनेक्टरहरू धुलो टोपीले ढाकिएको हुनुपर्छ।
● धुलो जम्मा हुने र अनुहारमा हुने क्षतिलाई रोक्नको लागि फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लगिङ नगर्नुहोस्।
● कृपया आर्द्रता, धुलो, र जंग विरुद्ध सावधानी अपनाउनुहोस्; सुक्खा ठाउँमा भण्डार गर्नुहोस्।

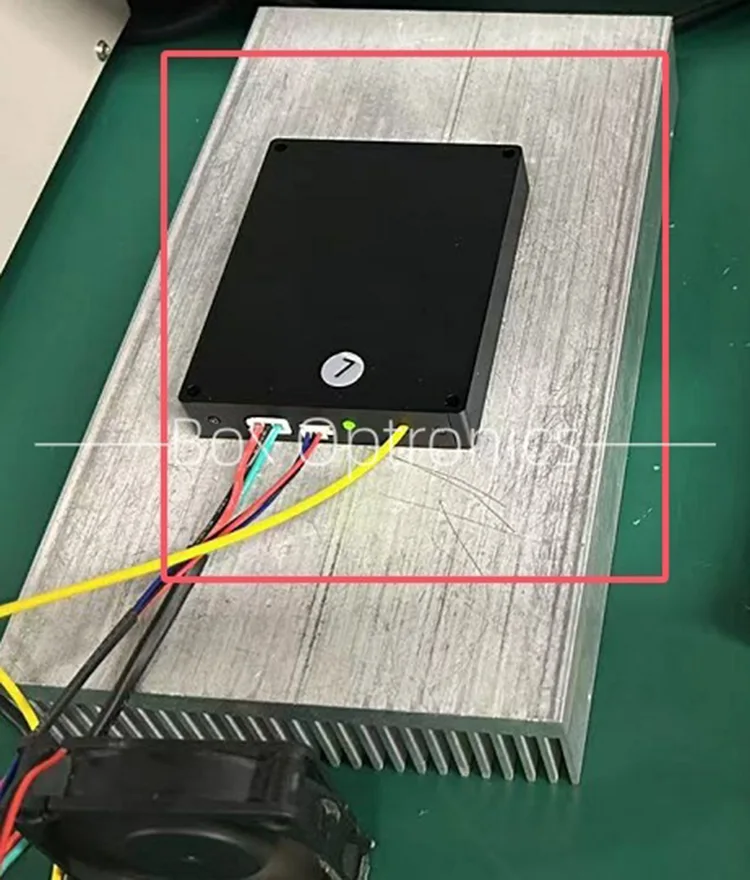

● लामो समयसम्म प्रयोग गर्दा, यसलाई तातो सिङ्कमा राख्नुहोस्।
● वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारण खराबी।
(३) मानवीय त्रुटिबाट भएको स्पष्ट भौतिक क्षति।
(४) अनाधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
