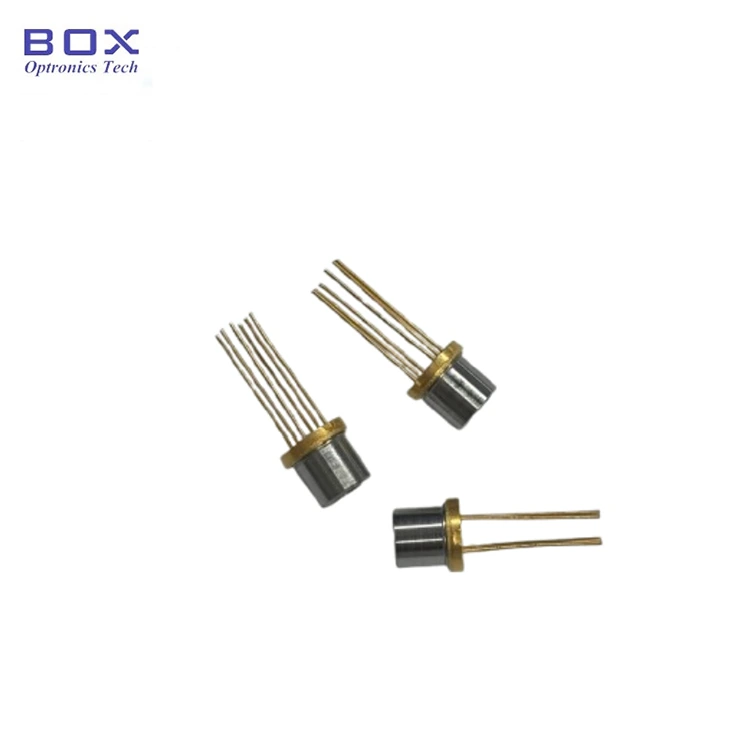

1392nm DFB लेजर डायोड TO-CAN

उत्पादन अवलोकन -1392nm DFB लेजर डायोड TO-CAN

बक्स अप्ट्रोनिक्सको 1392nm DFB लेजर डायोड TO-CAN (मोडेल: BLD-D1392.5TO60-AL) ले 1392.5nm केन्द्र तरंगदैर्ध्य (1391.5–1393.5nm) र 5mW अप्टिकल आउटपुट एस्फेरिक 7 मिमी लम्बाइको माध्यमबाट फिचर गर्दछ। फ्री-स्पेस अप्टिकल युग्मनको लागि डिजाइन गरिएको, यो 1392nm DFB लेजर डायोड ग्यास सेल युग्मन, ग्यास विश्लेषण, र अप्टिकल सेन्सिङ प्रणाली एकीकरणको लागि उपयुक्त छ।

एकीकृत TEC र thermistor तरंगदैर्ध्य स्थिरीकरणको लागि तापमान नियन्त्रण समर्थन गर्दछ। 6-पिन कन्फिगरेसन भएको हर्मेटिक TO60 धातु प्याकेजले ग्यास विश्लेषकहरू र औद्योगिक अप्टिकल सेन्सिङ उपकरणहरूको लागि कम्प्याक्ट र बलियो फारम कारक प्रदान गर्दछ।

मुख्य विशेषताहरू -1392nm DFB लेजर डायोड TO-CAN

· केन्द्र तरंगदैर्ध्य: 1392.5nm (दायरा 1391.5–1393.5nm),+/-1nmhigh तरंगदैर्ध्य सटीकता

· उच्च अप्टिकल आउटपुट पावर: 5mW न्यूनतम

· कम थ्रेसहोल्ड वर्तमान

· एकीकृत थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर

· एस्फेरिक लेन्स आउटपुटको साथ कम्प्याक्ट TO60 हर्मेटिक प्याकेज

विशिष्ट अनुप्रयोगहरू-1392nm DFB लेजर डायोड TO-CAN

TDLAS प्रयोग गरेर पानीको भाप (H₂O) पत्ता लगाउने

· फ्री-स्पेस ग्यास सेल स्पेक्ट्रोस्कोपी

· ग्यास विश्लेषकहरूको लागि 1392nm DFB लेजर स्रोतहरू

· औद्योगिक प्रक्रियाको नमी अनुगमन

· अप्टिकल ग्यास सेन्सिङ र स्पेक्ट्रोस्कोपी उपकरणहरू

· फोटोनिक्स अनुसन्धान र OEM ग्यास विश्लेषण प्रणाली

उत्पादन विशिष्टताहरू -1392nm DFB लेजर डायोड TO-CAN

निरपेक्ष अधिकतम मूल्याङ्कन

इलेक्ट्रो-अप्टिकल विशेषताहरू (T = 25°C)

TEC विशेषताहरू

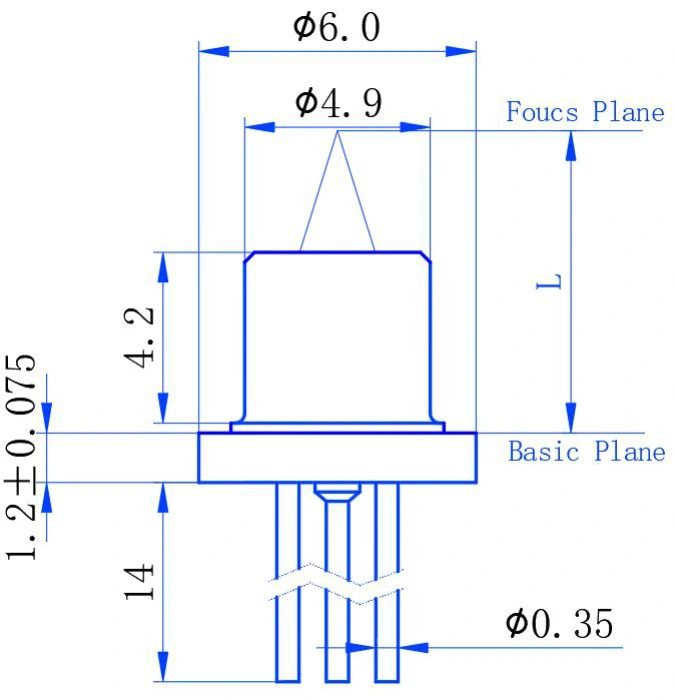

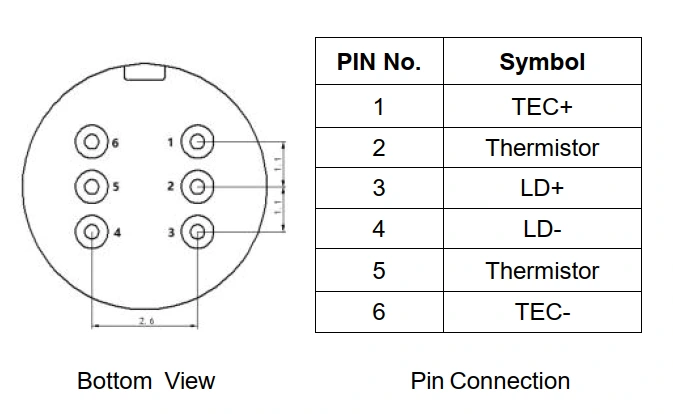

प्याकेज र पिन परिभाषा

अर्डरिङ जानकारी -1392nm DFB लेजर डायोड TO-CAN

मोडेल नामकरण

BLD - D XXXX देखि XX - X

उदाहरण: BLD-D1392.5TO60-AL

डाटाशीट -1392nm DFB लेजर डायोड TO-CAN

डाटाशीट

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q: 1392nm DFB लेजरले कुन ग्यास पत्ता लगाउन सकिन्छ?

A: 1392nm तरंगदैर्ध्य सामान्यतया पानीको भाप (H₂O) अवशोषण स्पेक्ट्रोस्कोपीको लागि प्रयोग गरिन्छ र TDLAS-आधारित नमी र पानी वाष्प पत्ता लगाउन प्रयोग गर्न सकिन्छ। विशिष्ट अवशोषण रेखा र अपरेटिङ सर्तहरू ग्याँस एकाग्रता, अप्टिकल पथ लम्बाइ, र प्रणाली डिजाइनको आधारमा मूल्याङ्कन गरिनु पर्छ। बक्स ओप्ट्रोनिक्सले विभिन्न ग्यास सेन्सिङ आवश्यकताहरूको लागि अन्य तरंगदैर्ध्यहरूमा DFB लेजर डायोडहरू पनि प्रदान गर्दछ।

प्रश्न: यो TO60 DFB लेजर र एक पुतली-प्याकेज DFB लेजर बीच के भिन्नता छ?

A: मुख्य भिन्नताहरू प्याकेज ढाँचा, अप्टिकल इन्टरफेस, र लागत हुन्।

TO60 संस्करणमा फ्रि-स्पेस अप्टिकल युग्मनका लागि एकीकृत TEC, थर्मिस्टर, र एस्फेरिक लेन्सको साथ कम्प्याक्ट हर्मेटिक मेटल-क्यान प्याकेज रहेको छ।

बटरफ्लाइ DFB लेजरहरू सामान्यतया फाइबर-पिग्टेल आउटपुटको साथ उपलब्ध हुन्छन् र कन्फिगरेसनको आधारमा अप्टिकल आइसोलेटर र मोनिटर फोटोडियोड जस्ता थप कार्यहरू एकीकृत गर्न सक्छन्।

यसको सरल प्याकेज र फ्रि-स्पेस अप्टिकल आउटपुटको साथ, TO60 संस्करणले ग्यास सेन्सिङ र अन्य अनुप्रयोगहरूको लागि अधिक लागत-प्रभावी विकल्प प्रदान गर्दछ जहाँ फाइबर युग्मन र थप एकीकृत कार्यहरू आवश्यक पर्दैन। छनोट आवश्यक अप्टिकल युग्मन विधि, प्याकेज आकार, र प्रणाली वास्तुकला मा निर्भर गर्दछ।

Q: एकीकृत TEC ले ग्यास पत्ता लगाउने कार्यसम्पादनलाई कसरी सुधार गर्छ?

A: एकीकृत TEC र 10kΩ थर्मिस्टरले DFB लेजरको लागि तापक्रम नियन्त्रण प्रदान गर्दछ, स्थिर सञ्चालन अवस्थाहरू कायम राख्न र तापमान भिन्नताहरूको कारणले तरंगदैर्ध्य बहाव कम गर्न मद्दत गर्दछ। TDLAS प्रणालीहरूमा तापमान नियन्त्रण महत्त्वपूर्ण छ किनभने लेजर तरंगदैर्ध्य लक्ष्य अवशोषण सुविधासँग पङ्क्तिबद्ध रहनुपर्छ। TEC विनिर्देशहरू लेजर अपरेटिङ तापमान दायरा र पूर्ण ग्यास सेन्सिङ प्रणालीको आवश्यकताहरूसँग विचार गर्नुपर्छ।

सम्बन्धित उत्पादनहरू

· 1392nm 10mW DFB बटरफ्लाइ लेजर डायोड

· 760nm 10mW DFB बटरफ्लाइ लेजर डायोड

· 1512nm 10mW DFB 14-PIN बटरफ्लाइ लेजर

· CO2 सेन्सिङको लागि 1574nm DFB लेजर डायोड

· 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडियोड

सञ्चालन नोट र ह्यान्डलिंग

· लेजर डायोडहरू इलेक्ट्रोस्टेटिक डिस्चार्ज (ESD) संवेदनशील यन्त्रहरू हुन्। ह्यान्डल गर्दा उचित ESD सुरक्षा प्रक्रियाहरू सधैं पालना गर्नुपर्छ।

· मोड्युलहरूलाई इलेक्ट्रोस्ट्याटिक क्षति रोक्नको लागि साधारण अर्धचालक यन्त्रहरू जस्तै ह्यान्डल गर्नुपर्छ। सुरक्षित राख्न र बोक्नको लागि, मोड्युलहरू ESD-प्रूफ सामग्रीको साथ प्याकेज हुनुपर्छ।

· पीसीबीमा मोड्युलहरू जम्मा गर्न, वर्कबेन्च, सोल्डरिङ फलाम र मानव शरीरलाई ग्राउन्ड गर्नुपर्छ।

· इएसडी-सुरक्षित प्याकेजिङमा सिफारिस गरिएको भण्डारण तापक्रम (-४०°C देखि +८५°C) मा प्रयोग नगरिएका उपकरणहरू भण्डार गर्नुहोस्।

· 100mA अधिकतम फर्वार्ड वर्तमान र 2V अधिकतम फर्वार्ड भोल्टेज सहित, डाटाशीटमा निर्दिष्ट गरिएको पूर्ण अधिकतम मूल्याङ्कनहरू नाघ्नुहोस्।

· सँधै वर्तमान सीमित र अधिक भोल्टेज सुरक्षाको साथ लेजर डायोड चालक प्रयोग गर्नुहोस्।

· इष्टतम प्रदर्शन र तरंग लम्बाइ स्थिरताको लागि लेजर ड्राइभ वर्तमान लागू गर्नु अघि TEC तापमान स्थिरीकरण सक्षम गर्नुहोस्।

· दूषित हुनबाट जोगाउन खाली औंलाहरूले एस्फेरिक लेन्सको सतहलाई छुनु हुँदैन। यदि सफा गर्न आवश्यक छ भने, आइसोप्रोपाइल अल्कोहल (IPA) र लिन्ट-फ्री स्वाब प्रयोग गर्नुहोस्।

· सोल्डर रिफ्लो तापमान: १० सेकेन्डको लागि अधिकतम २६० डिग्री सेल्सियस। अत्यधिक सोल्डरिंग समय वा तापमानबाट बच्नुहोस्।
