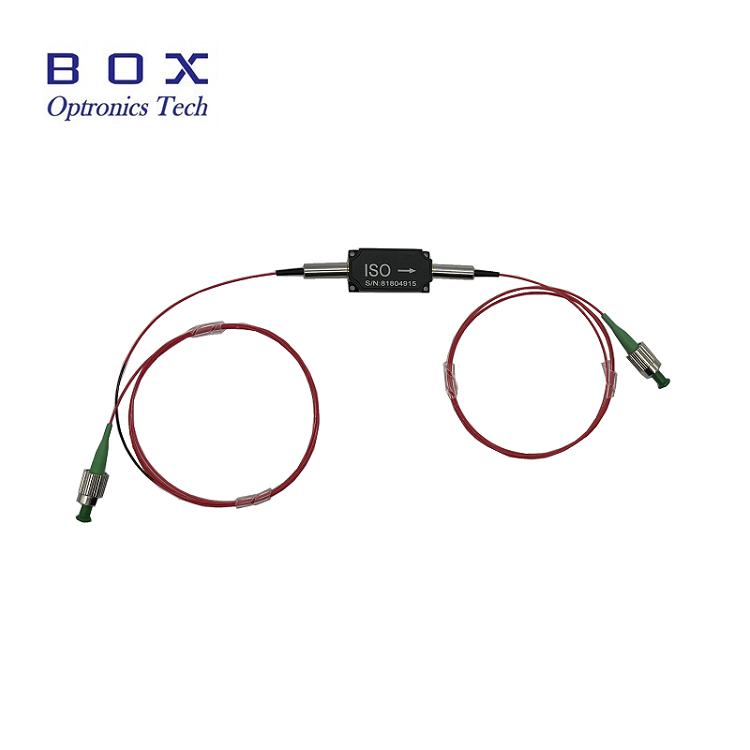

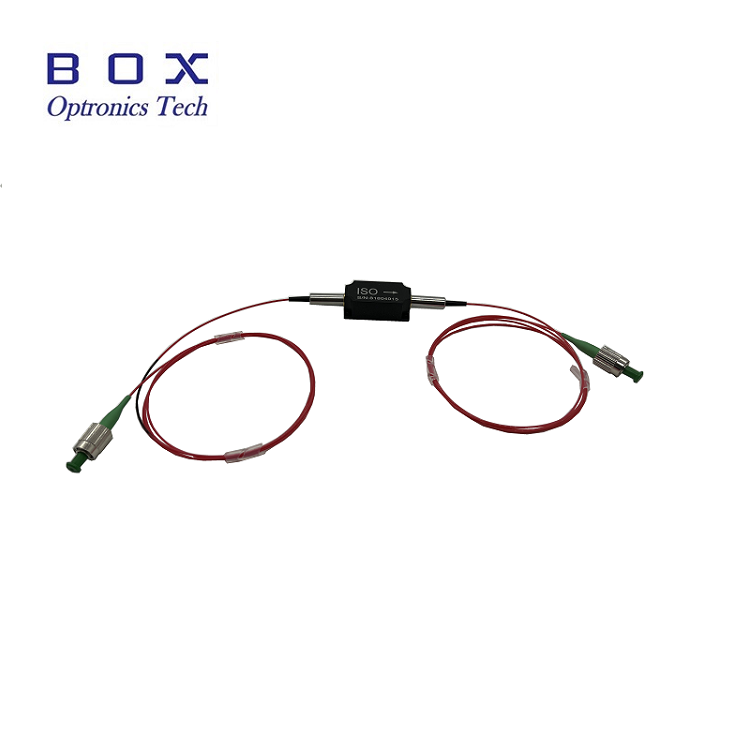

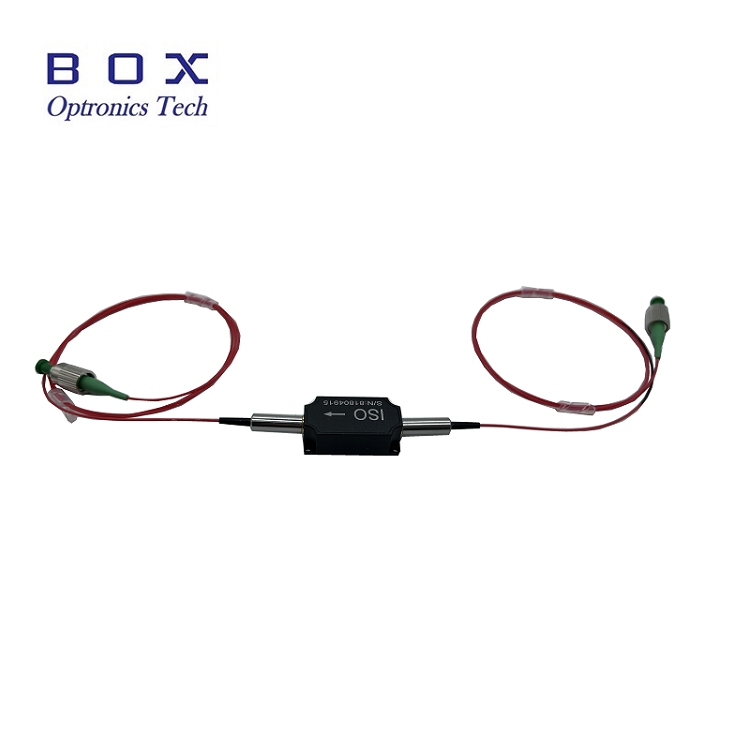

1064nm हाई पावर अप्टिकल आइसोलेटर

उत्पादन अवलोकन-1064nm उच्च शक्ति अप्टिकल अलगाव

Box Optronics ले 1064nm हाई पावर अप्टिकल आइसोलेटर, लेजर स्रोतहरू, बीज लेजरहरू, र अप्टिकल एम्पलीफायरहरूलाई प्रतिबिम्बित र ब्याकस्क्याटर गरिएको प्रकाशको कारणले गर्दा हानिकारक अप्टिकल प्रतिक्रियाबाट जोगाउन डिजाइन गरिएको एक उच्च प्रदर्शन निष्क्रिय अप्टिकल कम्पोनेन्ट आपूर्ति गर्दछ। फ्याराडे रोटेशन प्रभावको आधारमा, यो आइसोलेटरले गैर-पारस्परिक प्रकाश प्रसारणलाई सक्षम बनाउँछ, उच्च पृथकताको साथ उल्टो दिशाको प्रकाशलाई अवरुद्ध गर्दा कम हानिको साथ अगाडि दिशामा पार गर्न अनुमति दिन्छ।

विशिष्ट सम्मिलन हानि, उच्च पृथकता, र उच्च विलुप्तता अनुपातको विशेषता, यो 1064nm अलगाव उच्च-शक्ति फाइबर लेजर र एम्पलीफायर प्रणालीहरूको लागि अनुकूलित छ। यसले 10W सम्मको औसत पावर ह्यान्डलिंग र एनएस पल्स अपरेशनको लागि 10kW सम्मको पीक पावरलाई समर्थन गर्दछ, जसले यसलाई औद्योगिक र वैज्ञानिक अनुप्रयोगहरूको मागको लागि उपयुक्त बनाउँछ।

मुख्य विशेषताहरू - 1064nm उच्च शक्ति अप्टिकल आइसोलेटर

• उच्च आइसोलेसन: ३०dB विशिष्ट पीक आइसोलेसन, २५dB न्यूनतम

• कम प्रविष्टि हानि

• उच्च प्रतिफल घाटा

• कम ध्रुवीकरण-निर्भर घाटा (PDL)

• उच्च पावर ह्यान्डलिंग: 10W औसत पावर सम्म

• कम्प्याक्ट र बलियो प्याकेज डिजाइन: 58×28×26mm

• PM (ध्रुवीकरण कायम गर्ने) र गैर-PM संस्करणहरूमा उपलब्ध छ

• बहु तरंगदैर्ध्य विकल्पहरू: 980nm, 1030nm, 1064nm

विशिष्ट अनुप्रयोगहरू-1064nm उच्च शक्ति अप्टिकल आइसोलेटर

• फाइबर लेजर प्रणाली र MOPA फाइबर लेजरहरू

• फाइबर एम्पलीफायरहरू

• अप्टिकल परीक्षण र मापन उपकरणहरू

• फाइबर अप्टिक सेन्सिङ प्रणालीहरू

• एम्पलीफायर चेनहरूमा बीउ लेजर सुरक्षा

• उच्च शक्ति फाइबर लेजर प्रणाली

• अनुसन्धान र विकास प्रयोगशालाहरू

• औद्योगिक लेजर प्रशोधन प्रणाली

प्राविधिक निर्दिष्टीकरण-1064nm उच्च शक्ति अप्टिकल अलगाव

अप्टिकल स्पेसिफिकेशन्स (T=25°C)

मेकानिकल र वातावरणीय विशिष्टताहरू

उत्पादन विवरण-1064nm हाई पावर अप्टिकल आइसोलेटर

अप्टिकल आइसोलेटर भनेको के हो?

अप्टिकल आइसोलेटर, जसलाई फराडे आइसोलेटर पनि भनिन्छ, एक निष्क्रिय दुई-पोर्ट अप्टिकल उपकरण हो जसले उल्टो दिशामा उच्च अलगाव प्रदान गर्दा एक दिशामा अधिमान्य प्रसारणलाई अनुमति दिन्छ। यो लेजर र फाइबर अप्टिक प्रणालीहरूमा अत्यावश्यक कम्पोनेन्ट हो जसले लेजर स्रोतहरू र अप्टिकल एम्पलीफायरहरू प्रतिबिम्बित र ब्याकस्क्याटर गरिएको प्रकाशको कारणले गर्दा अप्टिकल प्रतिक्रियाबाट सुरक्षा गर्दछ।

अप्टिकल आइसोलेटरहरू फराडे प्रभावमा आधारित हुन्छन्, जसले चुम्बकीय क्षेत्रको अधीनमा हुँदा प्रकाशको ध्रुवीकरणलाई घुमाउने चुम्बकीय-अप्टिक सामग्री प्रयोग गर्दछ। ध्रुवीकरणकर्ताहरूसँग मिलेर, यो ध्रुवीकरण रोटेशनले अगाडि अप्टिकल प्रसारण र उल्टो-प्रसारित प्रकाशको उच्च अलगावलाई सक्षम बनाउँछ।

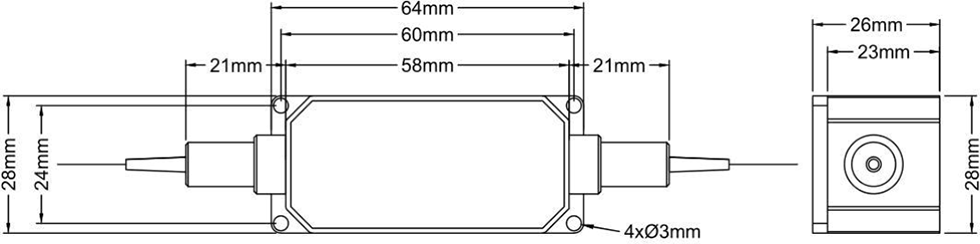

प्याकेज आयामहरू

1064nm उच्च शक्ति अप्टिकल आइसोलेटर निम्न आयामहरू (एकाइ: मिमी) संग एक कम्प्याक्ट, बलियो आवासमा प्याकेज गरिएको छ:

• प्याकेज साइज: ५८ × २८ × २६ मिमी (L×W×H)

• फाइबर पिगटेलहरूसँग २-पोर्ट कन्फिगरेसन

• सुरक्षित स्थापनाको लागि ४ माउन्टिंग प्वालहरू (Ø3mm)

• उच्च विश्वसनीयता र थर्मल स्थिरताको लागि डिजाइन गरिएको

किन बक्स ओप्ट्रोनिक्स छान्नुहोस्?

• ढुवानी अघि १००% परीक्षणको साथ कडा गुणस्तर नियन्त्रण

• स्थिर बल्क डेलिभरी क्षमताको साथ प्रतिस्पर्धी मूल्य निर्धारण

• तरंगदैर्ध्य, पावर, फाइबर र कनेक्टरहरूको लागि लचिलो अनुकूलन विकल्पहरू

• मूल्याङ्कनका लागि नमूना परीक्षण उपलब्ध छ

• DHL, UPS, र FedEx एक्सप्रेस डेलिभरीको साथ विश्वव्यापी ढुवानी

• PM र गैर-PM दुवै संस्करणहरू उपलब्ध छन्

• बहु शक्ति मूल्याङ्कन विकल्पहरू: 500mW देखि 10W

• वाइड तरंगदैर्ध्य कभरेज: 980nm, 1030nm, 1064nm

• उत्पादन मात्राका लागि भरपर्दो दीर्घकालीन आपूर्ति

अर्डरिङ जानकारी-1064nm हाई पावर अप्टिकल आइसोलेटर

मोडेल नामकरण

HPMIS - XXXX - X - X - X - X - X - XX

उदाहरण: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm हाई पावर PM आइसोलेटर, ढिलो अक्ष काम गर्ने, द्रुत अक्ष अवरुद्ध, PM पान्डा फाइबर, 900μm लूज ट्यूब, 1m फाइबर लम्बाइ, 58x28x26mm प्याकेज, 10W ह्यान्डलिंग पावर

उदाहरण: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm हाई पावर आइसोलेटर (गैर-PM), Hi1060 फाइबर, 900μm लूज ट्यूब, 1m फाइबर लम्बाइ, 58x28x26mm प्याकेज, 5W ह्यान्डलिंग पावर

उपलब्ध अनुकूलन विकल्पहरू

• केन्द्र तरंगदैर्ध्य: 980nm, 1030nm, 1064nm, अनुरोधमा उपलब्ध अन्य तरंग लम्बाइ

• पावर रेटिङ: 500mW, 1W, 2W, 5W, 10W, आफू अनुकूल डिजाइनका लागि उच्च पावर उपलब्ध

• ध्रुवीकरण प्रकार: PM (ध्रुवीकरण कायम गर्ने) वा गैर-PM (मानक एकल मोड)

• PM अक्ष कन्फिगरेसन: ढिलो अक्ष काम गर्दै, दुवै अक्ष काम गर्दै

• फाइबर प्रकार: PM Panda फाइबर, Hi1060, अन्य विशेष फाइबर

• फाइबर लम्बाइ: ०.५ मिटर, ०.८ मिटर, १ मिटर, १.५ मिटर, २ मिटर (कस्टम लम्बाइ उपलब्ध छ)

• पिगटेल प्रकार: 250μm बेयर फाइबर, 900μm लूज ट्यूब, 3.0mm लूज ट्यूब

• प्याकेज आकार: मानक 58x28x26mm वा आफू अनुकूल प्याकेज आयामहरू

• माग गर्ने एपहरूको लागि उच्च आइसोलेशन संस्करणहरू उपलब्ध छन्

अनुकूलन आवश्यकताहरूको लागि, कृपया तपाईंको विनिर्देशहरूको साथ हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।

डाटाशीट र परीक्षण रिपोर्ट-1064nm हाई पावर अप्टिकल आइसोलेटर

प्रत्येक एकाइ मापन प्रदर्शन प्यारामिटर कागजात एक व्यापक परीक्षण रिपोर्ट संग पठाइन्छ। डाटाशीट PDF फाइलमा विस्तृत विवरणहरू छन्।

• प्रत्येक एकाइसँग व्यक्तिगत परीक्षण रिपोर्ट समावेश गरिएको छ

डाटाशीट

उद्धरण र भुक्तानी सर्तहरू

उद्धरण सर्तहरू

• EXW

• डीएपी

• FOB

• अन्य सर्तहरू: कृपया छलफल गर्न हामीलाई सम्पर्क गर्नुहोस्।

भुक्तानी सर्तहरू

• PayPal: नमूना र साना अर्डरहरूको लागि छिटो र सुरक्षित भुक्तानी

• T/T (बैंक ट्रान्सफर): सामान्य उत्पादन अर्डरहरूको लागि मानक भुक्तानी विधि

• अलिबाबा व्यापार आश्वासन: खरिदकर्ता ग्यारेन्टीको साथ अनलाइन लेनदेनको लागि सुरक्षित अर्डर सुरक्षा

• क्रेडिट कार्ड: PayPal र Alibaba उपलब्ध छन्

• लचिलो भुक्तानी सर्तहरू: कुराकानी योग्य

नेतृत्व समय

• मानक उत्पादन: ~१०-१५ कार्य दिनहरू

• अनुकूल कन्फिगरेसनहरू: १५-२० कार्य दिनहरू

• भोल्यूम अर्डरहरू: उत्पादन तालिकाको लागि कृपया सम्पर्क गर्नुहोस्

• अन्तर्राष्ट्रिय ढुवानी: ~3-5 कार्य दिन (DHL/UPS/FedEx एक्सप्रेस)

• द्रुत सेवा: अनुरोधमा उपलब्ध

अपरेसन नोट्स र ह्यान्डलिङ-1064nm हाई पावर अप्टिकल आइसोलेटर

ESD संरक्षण

जबकि अप्टिकल आइसोलेटरहरू निष्क्रिय उपकरणहरू हुन्, प्रदर्शन र विश्वसनीयता कायम राख्न उचित ह्यान्डलिंग आवश्यक छ।

• सफा, धुलो-रहित सतहमा काम गर्नुहोस्

• फाइबरको छेउको अनुहारलाई सीधै छुनु हुँदैन

• प्रयोगमा नभएको बेला कनेक्टरहरूमा धुलोको टोपी राख्नुहोस्

• ह्यान्डलिंग र स्थापना गर्दा उचित ESD सुरक्षा प्रयोग गर्नुहोस्

• फाइबर पिगटेललाई हानी नहोस् भनेर सावधानीपूर्वक ह्यान्डल गर्नुहोस्

फाइबर ह्यान्डलिंग

• फाइबरको अत्यधिक झुकावबाट बच्नुहोस्

• फाइबर पिगटेलहरू तान्नुहोस् वा घुमाउनुहोस्

• उचित सफाई उपकरणहरू प्रयोग गरेर जडान गर्नु अघि फाइबर कनेक्टरहरू सफा गर्नुहोस्

• कनेक्टर प्रयोगमा नभएको बेला सधैं धुलो टोपीहरू प्रयोग गर्नुहोस्

• प्रयोग गर्नुअघि फाइबर एन्ड-फेस क्षतिको लागि निरीक्षण गर्नुहोस्

• अधिकतम तन्य भार (5N) भन्दा बढी नगर्नुहोस्

पावर ह्यान्डलिंग विचारहरू

• इनपुट पावर मूल्याङ्कन गरिएको अधिकतम भन्दा बढि नहुने सुनिश्चित गर्नुहोस्

• ओभरलोडबाट बच्न उचित पावर निगरानी प्रयोग गर्नुहोस्

• उच्च शक्ति स्तरहरूमा उचित तातो अपव्ययको लागि अनुमति दिनुहोस्

• उच्च पावर निरन्तर सञ्चालनको लागि तातो सिङ्कमा माउन्ट गर्नुहोस्

स्थापना र माउन्टिङ

• ४ माउन्टिङ प्वालहरू प्रयोग गरेर सुरक्षित रूपमा आइसोलेटर माउन्ट गर्नुहोस्

• अतिरिक्त हानि कम गर्नको लागि उचित पङ्क्तिबद्धता सुनिश्चित गर्नुहोस्

• फाइबर झुकाउने त्रिज्याका लागि पर्याप्त ठाउँ दिनुहोस्

• विश्वसनीयताका लागि तोकिएको तापक्रम दायराभित्र काम गर्नुहोस्

• फाइबर पिगटेलहरूमा मेकानिकल तनावबाट बच्न

• सही संकेत दिशाको लागि उचित पोर्ट अभिमुखीकरण सुनिश्चित गर्नुहोस्

• स्थापना गर्नु अघि अगाडि/उल्टो दिशा प्रमाणित गर्नुहोस्

गुणस्तर आश्वासन

Box Optronics विश्वसनीय प्रदर्शनको साथ उच्च-गुणस्तरको अप्टिकल कम्पोनेन्टहरू प्रदान गर्न प्रतिबद्ध छ। हाम्रा सबै उच्च शक्ति अप्टिकल आइसोलेटरहरू ढुवानी अघि कठोर परीक्षण र गुणस्तर नियन्त्रणबाट गुज्रिन्छन्।

वारेन्टी

• ढुवानीको मितिदेखि १२ महिनाको सीमित वारेन्टी

• वारेन्टीले सामग्री र कारीगरीमा भएका त्रुटिहरूलाई समेट्छ

• वारेन्टी अन्तर्गत दोषपूर्ण एकाइहरूको नि:शुल्क मर्मत वा प्रतिस्थापन

• वारेन्टीले दुरुपयोग, दुरुपयोग, वा अनधिकृत परिमार्जनबाट हुने क्षतिलाई कभर गर्दैन
