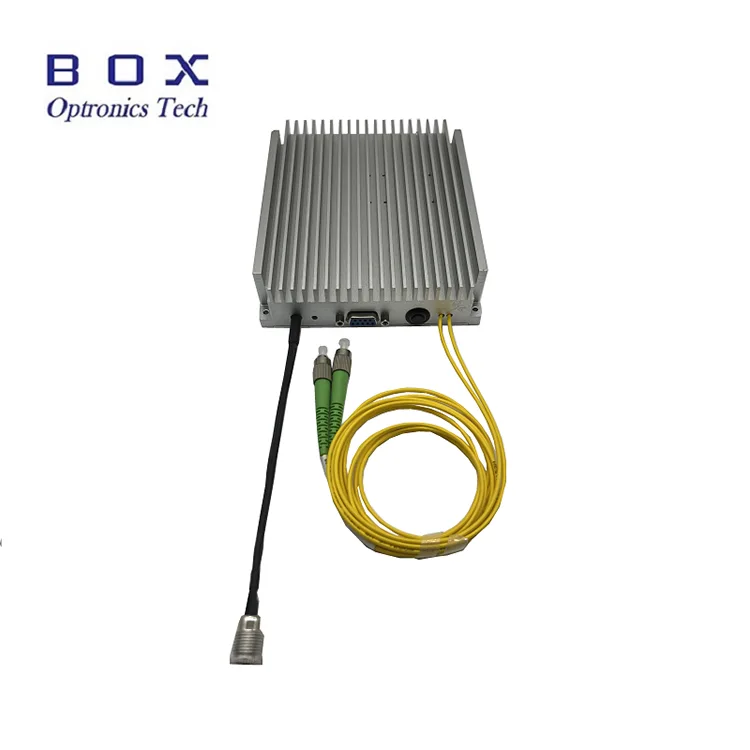

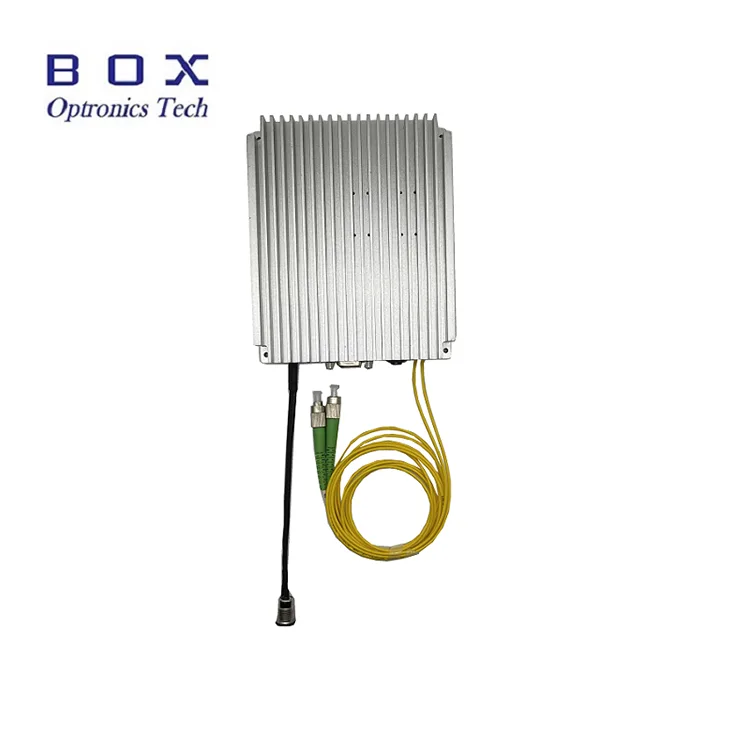

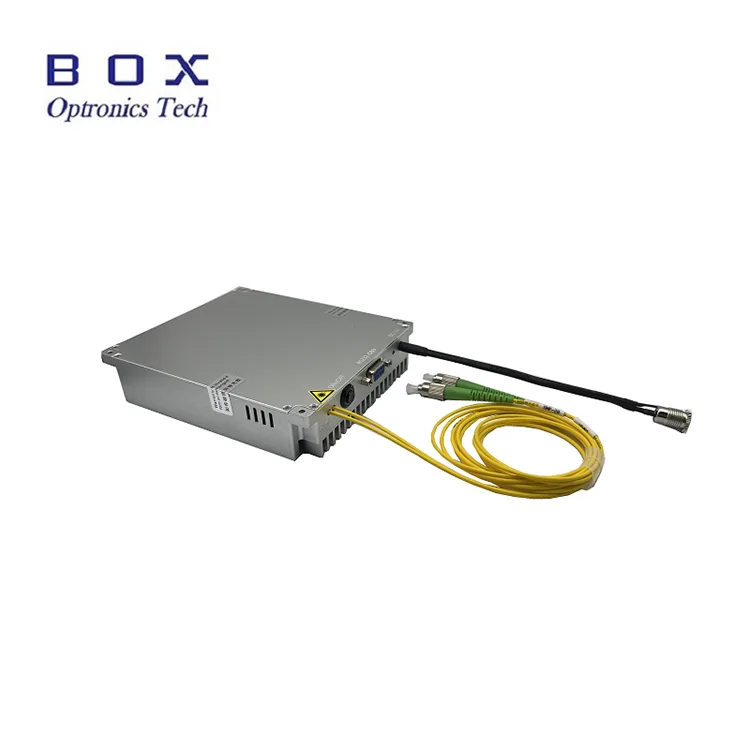

Ytterbium-doped फाइबर एम्प्लीफायर (YDFA) ले 1030–1080nm तरंगदैर्ध्य दायरामा कुशल अप्टिकल प्रवर्द्धन प्रदान गर्दै ytterbium-doped लाभ फाइबरलाई उत्तेजित गर्न अर्धचालक पम्प लेजर प्रयोग गर्दछ। एम्प्लीफायरले 17/20/23/25/26/27/30/33/37/40dBm मा वैकल्पिक र निरन्तर समायोज्य संतृप्त आउटपुट पावर प्रदान गर्दछ, उच्च लाभ, कम आवाज, र स्थिर आउटपुट प्रदर्शनको विशेषता।
दुबै बेन्चटप र कम्प्याक्ट मोड्युल कन्फिगरेसनहरूमा उपलब्ध, YDFA ले फ्रन्ट-प्यानल नियन्त्रण, सिरियल कम्युनिकेसन, र PC सफ्टवेयर सञ्चालनलाई समर्थन गर्दछ, यसलाई वैज्ञानिक अनुसन्धान, औद्योगिक लेजर प्रणाली, फाइबर लेजर अनुप्रयोगहरू, र सटीक अप्टिकल मापन प्रणालीहरूमा 1064nm लेजर प्रवर्धन जस्ता अनुप्रयोगहरूको लागि उपयुक्त बनाउँदछ।
|
प्यारामिटरहरू |
एकाइ |
मानहरू |
नोटहरू |
|
सञ्चालन तरंगदैर्ध्य |
nm |
१०३०~१०७०, १०४०~१०८० |
|
|
इनपुट पावर |
dBm |
०~१० |
अनुकूलन योग्य |
|
संतृप्त उत्पादन शक्ति |
dBm |
१७/२०/२३/२५/२६/२७/३०/३३/३७/४० |
@0dBm इनपुट |
|
शोर चित्र |
dB |
≤५.० |
|
|
ध्रुवीकरण निर्भर लाभ |
dB |
<0.3 |
एसएम फाइबर |
|
ध्रुवीकरण विलुप्त अनुपात |
dB |
>२० |
पीएम फाइबर |
|
इनपुट/आउटपुट अलगाव |
dB |
>35 |
|
|
फाइबर प्रकार |
- |
Hi1060 वा PM980 |
|
|
कनेक्टर |
- |
एफसी/एपीसी |
|
|
सञ्चालन मोड |
- |
ACC/APC(1) |
|
|
आयामहरू |
mm |
260(W)×280(D)×120(H) |
बेन्चटप(१७-२६dBm) |
|
260(W)×320(D)×120(H) |
बेन्चटप(२७-३३dBm) |
||
|
376(W)×340(D)×112(H) |
बेन्चटप(३७-४०dBm) |
||
|
125(W)×150(D)×20(H) |
मोड्युल(१७~२०dBm) |
||
|
139(W)×206(D)×27(H) |
मोड्युल(२३~२६dBm) |
||
|
139(W)×235(D)×70(H) |
मोड्युल(२७~४०dBm) |
||
|
बिजुली आपूर्ति |
V |
AC 110~240V, <30W |
बेन्चटप |
|
बिजुली आपूर्ति |
V |
5V DC, <15W |
मोड्युल |
|
नियन्त्रण मोड |
- |
RS232 सीरियल संचार |
मोड्युल |
|
सञ्चार इन्टरफेस |
- |
DB9 महिला |
मोड्युल |
|
सञ्चालन तापमान |
℃ |
-५~+३५ |
|
|
परिचालन आर्द्रता दायरा |
% |
०~७० |
|
● चौडा तरंगदैर्ध्य दायरा;
● उच्च आउटपुट पावर 40dBm सम्म;
● कम आवाज फिगर;
● Hi1060 वा PM980 वैकल्पिक।
● ननलाइनर अप्टिक्स; l
● माइक्रोवेभ फोटोनिक्स;
● सुसंगत LiDAR प्रणालीहरू।

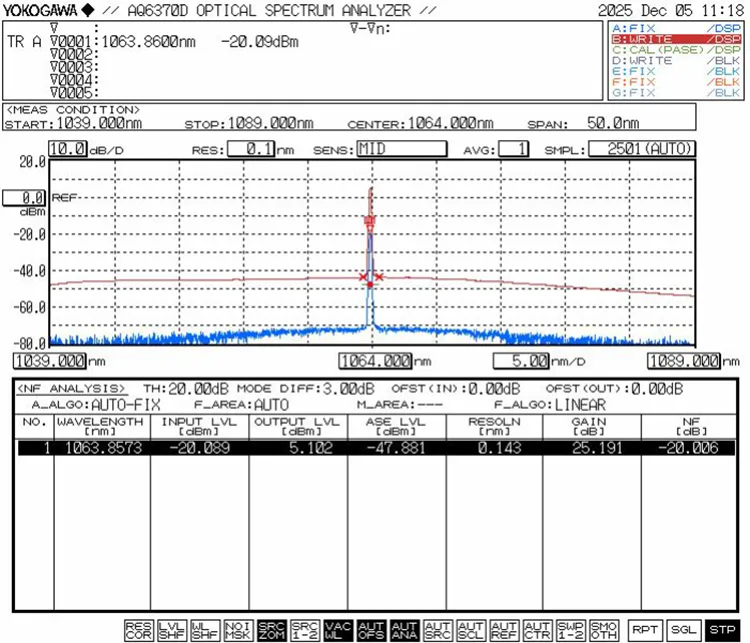

● एम्प्लीफाइड 1064nm सिग्नलको अप्टिकल स्पेक्ट्रम 0dBm इनपुट पावर, 3A
● पावर अस्थिरता@आउटपुट पावर 27dBm, 0dBm इनपुट 1064nm, APC मोड

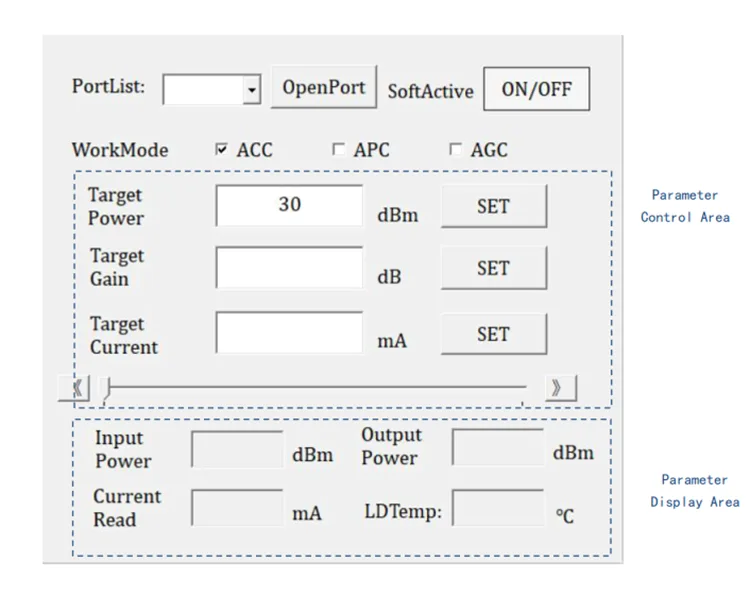

● पीसी नियन्त्रण सफ्टवेयर इन्टरफेस

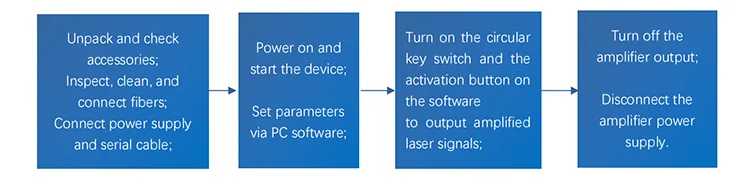

चरण १। अनप्याकिङ र एसेम्बली: एसेम्बली गर्नु अघि, पावर केबल वा पावर एडाप्टर, फाइबर जम्पर, अपरेशन म्यानुअल, परीक्षण रिपोर्ट, आदि सहित सबै सामानहरू पूरा छन् कि छैनन् भनी जाँच गर्नुहोस्।
बिजुली आपूर्ति जडान गर्नुहोस्: बेन्चटप एम्पलीफायरहरू सीधा एसी पावरमा जडान गर्न सकिन्छ; मोड्युलर एम्पलीफायरहरू DC स्विचिङ पावर सप्लाई वा तिनीहरूको पावर सप्लाई आवश्यकताहरू पूरा गर्ने विनियमित बिजुली आपूर्तिमा जडान हुनुपर्छ।
फाइबर कनेक्टरको अन्तिम अनुहार निरीक्षण गर्न र सफा गर्न विशेष उपकरण र उपकरणहरू (फाइबर एन्ड-फेस इन्स्पेक्टर, फाइबर कनेक्टर क्लिनिङ किट) प्रयोग गर्नुहोस्। यो पूर्ण रूपमा सफा हुँदा मात्र, एम्पलीफायर इनपुट पोर्टमा सिग्नल प्रकाश स्रोत जडान गर्न फाइबर जम्परहरू प्रयोग गर्नुहोस्।
चरण २। एम्पलीफायरको पावर सप्लाई अन गर्नुहोस्, PC सफ्टवेयरमा काम गर्ने मोड चयन गर्नुहोस्, र आउटपुट पावर वा पम्प करन्ट जस्ता प्यारामिटरहरू सेट गर्नुहोस्।
नोट: प्रत्येक पटक एम्प्लीफायर मोड्युल सक्रिय हुँदा, काम गर्ने मोड (APC/ACC) र एम्पलीफायरको काम गर्ने वर्तमान वा आउटपुट पावर अन्तिम प्रयोगबाट प्यारामिटर सेटिङहरू हुन्। यदि समायोजन आवश्यक छ भने, यसलाई पीसी सफ्टवेयर मार्फत परिमार्जन गर्न सकिन्छ। एम्पलीफायर सामान्यतया कारखानामा पूर्वनिर्धारित रूपमा न्यूनतम कार्य वर्तमान र न्यूनतम आउटपुट पावरमा सेट गरिन्छ।
चरण ३। मोड्युलमा सक्रियता कुञ्जी स्विच (ACT) थिच्नुहोस् र PC सफ्टवेयरमा सफ्ट सक्रियता स्विच (SOFTACTIVE) मा क्लिक गर्नुहोस्। यस समयमा, लेजर सिग्नल एम्प्लीफाइड र आउटपुट हुन थाल्छ। प्रयोगको बखत, काम गर्ने मोड र आउटपुट पावरलाई समयमै आवश्यकता अनुसार समायोजन गर्न सकिन्छ।
नोट: जब एम्प्लीफायर प्रकाश उत्सर्जन गर्ने अवस्थामा हुन्छ (सक्रिय गर्ने स्विच अन हुन्छ), यसलाई फाइबर जम्पर कनेक्टरहरू प्लग गर्न, अनप्लग गर्न वा जडान गर्न कडा रूपमा निषेध गरिएको छ; अन्यथा, फाइबर जम्पर कनेक्टरको अन्तिम अनुहार र एम्प्लीफायर आफैं क्षतिग्रस्त हुने सम्भावना हुन्छ, जसले गर्दा खराबी हुन सक्छ।
Setp4। प्रयोग गरिसकेपछि, एम्पलीफायर आउटपुट काट्नको लागि सक्रियता कुञ्जी स्विच (ACT) बन्द गर्नुहोस्, बिजुली आपूर्ति बन्द गर्नुहोस्, र फाइबर जडान विच्छेद गर्नुहोस्।
|
YDFA |
आउटपुट शक्ति |
फाइबर प्रकार |
आयाम |
|
YDFA |
-XX |
-XX |
-एक्स |
|
Ytterbium-doped फाइबर एम्पलीफायर |
17: 17dBm 20: 20dBm २३: २३dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
M: मोड्युल B: बेन्चटप |
उदाहरण: YDFA-27-PM-M
(अर्डर जानकारी: Ytterbium-doped फाइबर एम्पलीफायर, 27dBm आउटपुट पावर, PM980 फाइबर संग, मोड्युल प्याकेज)।
● उद्धरण सर्तहरू
(1) EXW:
यदि तपाईंसँग DHL/ UPS/ FedEx खाता छ भने, Box Optronics ले EXW प्रयोग गर्न सुझाव दिन्छ। हामी तपाईंको खाता मार्फत जहाज; हामी ढुवानी लागत चार्ज गर्दैनौं।
(२) DAP:
यदि तपाइँसँग खाता छैन भने, कृपया उत्पादनहरूको लागि ढुवानी लागत पूर्व भुक्तानी गर्नुहोस्।
(३) अन्य
● भुक्तानी सर्तहरू
PayPal र T/T उपलब्ध छन्।
उत्पादन: 10-15 काम दिन। (यदि त्यहाँ केही स्टक छन् भने, यो छिटो पठाइनेछ।)
अन्तर्राष्ट्रिय रसद: 3-5 कार्य दिनहरू।
● एम्पलीफायरले मूल्याङ्कन गरिएको अप्टिकल सिग्नल तरंग लम्बाइ र पावर दायरा भित्र काम गर्नुपर्छ। निर्दिष्ट दायरा भन्दा बाहिर अप्टिकल संकेतहरू इनपुट नगर्नुहोस्। विशिष्ट प्यारामिटरहरूको लागि उत्पादन परीक्षण रिपोर्टलाई सन्दर्भ गर्नुहोस्।
● सुरु गर्नु अघि, पावर स्विच र कुञ्जी स्विच अफ भएको सुनिश्चित गर्नुहोस्, त्यसपछि बिजुली आपूर्ति जडान गर्नुहोस्। बन्द गर्दा, पहिले कुञ्जी स्विच बन्द गर्नुहोस्, र आउटपुट सूचक बाहिर गएपछि विद्युत आपूर्ति विच्छेद गर्नुहोस्। एम्पलीफायरले काम गरिरहेको बेला बिजुली आपूर्ति सिधै बन्द नगर्नुहोस्।
● इनपुट र आउटपुट फाइबर कनेक्टरहरूको बारम्बार प्लगिङ/अनप्लगिङ गर्न सिफारिस गरिँदैन, किनकि यसले धूलो दूषित हुन सक्छ, इन्सर्सन हानि बढाउन सक्छ, वा फाइबर कनेक्टरको अन्तिम अनुहार जलाउन सक्छ।
● मुख्य आउटपुट पोर्टमा FC/APC कनेक्टर पावर परीक्षणको लागि मात्र हो; यसलाई अन्य फाइबर कनेक्टरहरूमा जडान गर्न कडा रूपमा निषेध गरिएको छ। यदि आउटपुट फाइबरलाई अन्य फाइबरसँग जोड्न आवश्यक छ भने, फाइबर फ्यूजन स्प्लिसरसँग फ्युजन स्प्लिसिङ सिफारिस गरिन्छ।
● यन्त्रलाई आर्द्रता, धुलो र क्षयबाट टाढा राख्नुहोस्; यसलाई सुक्खा ठाउँमा भण्डार गर्नुहोस्।
● वारेन्टी अवधि:
खरिद गरेको 1 वर्ष भित्र गैर-मानव-प्रेरित दोषहरूको लागि निःशुल्क मरम्मत वा प्रतिस्थापन। 1 वर्ष पछि सशुल्क मर्मत सेवाहरू उपलब्ध छन्।
● नि:शुल्क वारेन्टीबाट बहिष्करणहरू:
नि:शुल्क वारेन्टी अवधिमा, उत्पादनको गुणस्तर समस्याहरूको कारणले गर्दा नि:शुल्क मर्मत वा प्रतिस्थापन सेवाहरू प्रदान गरिनेछ। यद्यपि, Box Optronics ले वारेन्टी अवधि भित्र निम्न अवस्थामा नि:शुल्क मर्मत सेवाहरू अस्वीकार गर्ने अधिकार राख्छ:
(१) प्राकृतिक कारकहरू (जस्तै, चट्याङ, धुलो) वा वातावरणीय प्रभावहरूबाट हुने क्षति।
(2) प्रयोगकर्ता द्वारा अनुचित सञ्चालनको कारणले खराबीहरू।
(३) मानवीय त्रुटिको कारणले भएको स्पष्ट भौतिक क्षति।
(४) अनधिकृत विघटन, परिमार्जन, वा मर्मत।
(५) आवासमा परिवर्तन गरिएको वा अपूर्ण वारेन्टी लेबलहरू।
(६) ढुवानीको क्रममा क्षति वा हानि।
